IIoT auf der Fel­debe­ne umsetzen

Die Schmer­sal Grup­pe zeigt auf der SPS 2023, Smart Pro­duc­tion Solu­ti­ons, wie sich das indus­tri­el­le Inter­net der Din­ge (IIoT) auf der Fel­debe­ne bei­spiel­haft umset­zen lässt – mit einer Rei­he von Neu­hei­ten aus den Berei­chen Auto­ma­ti­sie­rungs­tech­nik und Maschi­nen­si­cher­heit. Die inno­va­ti­ven Kom­po­nen­ten und Sys­te­me von Schmer­sal ermög­li­chen eine umfas­sen­de Maschi­nen­kom­mu­ni­ka­ti­on sowie die ganz­heit­li­che Ver­net­zung von der Fel­debe­ne bis in die Cloud.

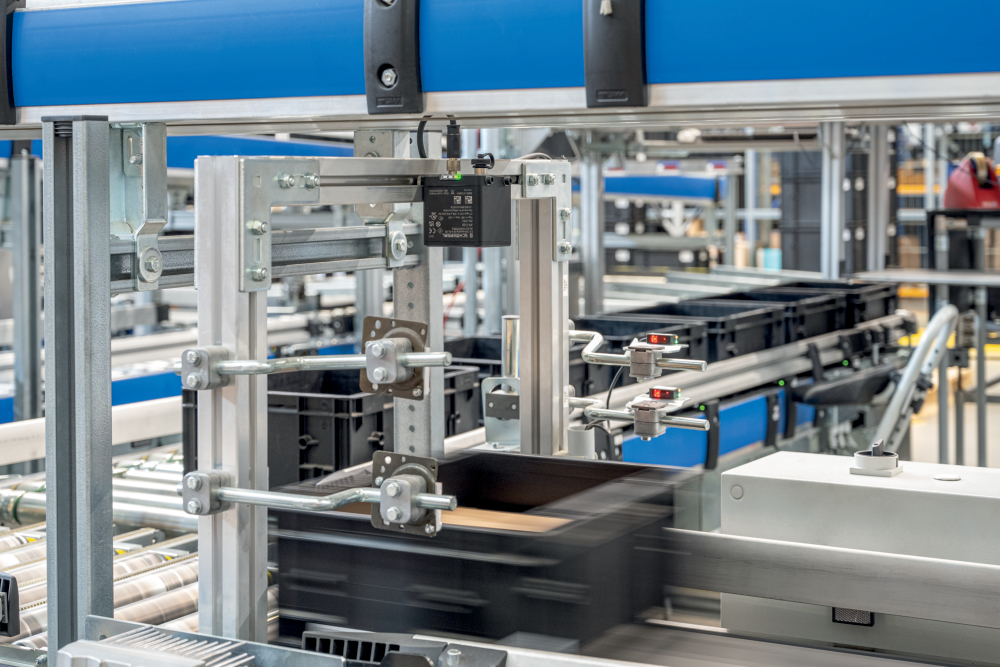

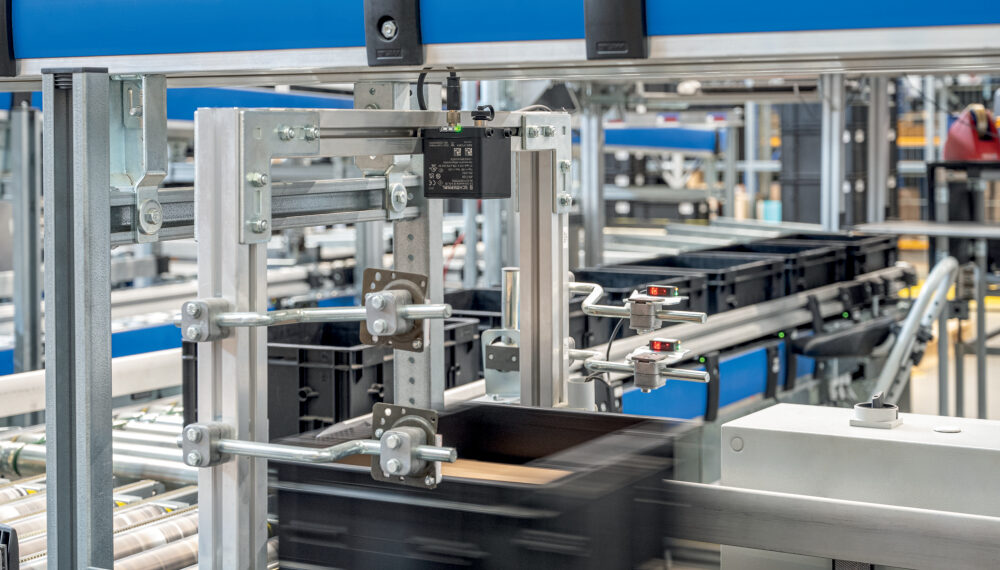

Dies wird etwa anhand eines IIoT-Demons­tra­tors ver­deut­licht, den Schmer­sal in Hal­le 9, Stand 460 aus­stellt: Er besteht aus einem För­der­band über dem zwei kom­pak­te 3D-ToF-Kame­ras instal­liert sind. Der IIoT-Demons­tra­tor von Schmer­sal zeigt bei­spiel­haft die Mög­lich­keit, die von den Kame­ras, der Sicher­heits­steue­rung PROTECT-PSC1 und einer SPS erfass­ten Daten und Infor­ma­tio­nen über OPC UA an ein Edge Gate­way und bei Bedarf an eine Cloud-Infra­struk­tur wei­ter­zu­lei­ten — bei­spiels­wei­se als Aus­gangs­ba­sis für die Ermitt­lung pro­duk­ti­ons­be­zo­ge­ner KPIs (Key Per­formce Indicators).

Inte­gra­ler Bestand­teil des IIoT-Demons­tra­tors ist die 3D-Kame­ra AM-T100, die Schmer­sal Anfang des Jah­res erst­mals vor­ge­stellt hat. Der inte­grier­te Sony Depth­Sen­se Sen­sor nutzt die Time-of-Flight (ToF)-Technologie, d.h. die Lauf­zeit­mes­sung von aus­ge­sen­de­ten Licht­im­pul­sen im Infra­rot­be­reich (850 nm), die von den zu erfas­sen­den Objek­ten reflek­tiert wer­den. Auf die­se Wei­se ent­steht mit hoher Geschwin­dig­keit ein mil­li­me­ter­ge­nau­es 3D-Abbild der Sze­ne, das als Punk­te­wol­ke vor­liegt. So kann die Kame­ra bei­spiels­wei­se die Posi­ti­on und die Abmes­sun­gen eines Objekts bestim­men oder den Füll­stand eines Behäl­ters erfassen.

Schmer­sal prä­sen­tiert auf der SPS zudem ein neu­es Gate­way zur Erfas­sung von Dia­gno­se­da­ten, das mit einem Web­ser­ver und einer microSD-Spei­cher­kar­te aus­ge­stat­tet ist. Damit kann der Anwen­der Ereig­nis­pro­to­kol­le (Event Logs) live über das Web­in­ter­face aus­wer­ten und die kom­plet­ten Dia­gno­se­da­ten aller ange­schlos­se­nen Sicher­heits­schalt­ge­rä­te im Klar­text im Brow­ser aus­le­sen. Die Dia­gno­se­da­ten kön­nen über ver­schie­de­ne Feld­bus­pro­to­kol­le an die Maschi­nen­steue­rung über­tra­gen wer­den. Der Anwen­der pro­fi­tiert ins­be­son­de­re von der leis­tungs­fä­hi­gen Feh­ler­dia­gno­se, die das neue SDG-Feld­bus-Gate­way ermöglicht.

Auf der sicher­heits­ge­rich­te­ten Ebe­ne sorgt die erfolg­reich ein­ge­führ­te Safe­ty Fiel­dbox durch ihre ein­fa­che und feh­ler­si­che­re Anschal­tung von bis zu acht Sicher­heits­schalt­ge­rä­ten unter­schied­li­cher Bau­art für die unkom­pli­zier­te Wei­ter­ga­be der Daten an eine Sicher­heits­steue­rung.  Auf der SPS zeigt Schmer­sal zwei neue Vari­an­ten: Damit lässt sich die Box nicht nur wie bis­her in Sys­te­me mit PROFINET/PROFIsafe inte­grie­ren, son­dern ist jetzt auch für die Bus­sys­te­me EtherNet/IP mit CIP Safe­ty und Ether­CAT mit FSoE geeignet.
