Hoher Durch­satz und Fle­xi­bi­li­tät in Abfüllanlagen

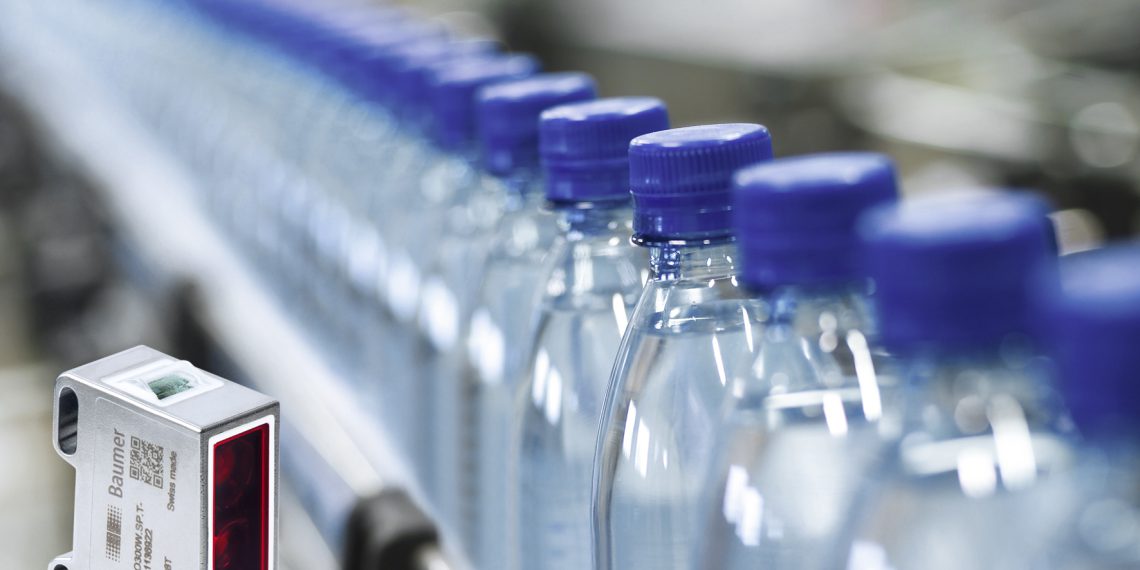

Die immer wich­ti­ger wer­den­de Fle­xi­bi­li­tät von Anla­gen, um ver­schie­de­ne For­ma­te und Vari­an­ten auch in kleins­ten Los­grö­ßen mit mini­ma­ler Rüst­zeit zu hand­ha­ben, ist eine Her­aus­for­de­rung, die meist nur schwer oder sehr teu­er rea­li­siert wer­den konn­te. Einen ent­schei­den­den Schritt zur Lösung bie­ten die Bau­mer O300- und O500-Smart­Re­flect-Trans­pa­rent-Sen­so­ren mit IO-Link-Schnitt­stel­le. Mit einer Reich­wei­te bis zu einem Meter und einer Ansprech­zeit von 0,25 ms            ermög­li­chen sie zuver­läs­sig die hoch per­for­man­te Erken­nung trans­pa­ren­ter Objek­te ohne war­tungs­in­ten­si­ven Reflek­tor. Zudem ist es mög­lich, durch intel­li­gen­te auto­ma­ti­sche Kon­fi­gu­ra­ti­on die ver­schie­dens­ten trans­pa­ren­ten Objekt­ar­ten — auch Foli­en — mit nur einem Sen­sor­typ sicher zu erkennen.

Durch den opti­mier­ten Smart­Re­flect-Trans­pa­rent-Detek­ti­ons-Algo­rith­mus, wur­de die Aus­le­se­ge­schwin­dig­keit des opti­schen Emp­fän­gers stark ver­bes­sert. Das Resul­tat ist eine Ansprech­zeit von unter 0,25 ms. Bei schnel­len Maschi­nen zur Foli­en­pro­duk­ti­on (von der­zeit etwa 500 m/min) bedeu­tet dies eine Reak­ti­on inner­halb von 2 mm För­der­stre­cke. In der Fla­schen­för­de­rung mit einem Durch­satz von etwa 70.000 Fla­schen pro Minu­te (bei 2 m/sek) ent­spricht dies 0,5 mm. Dabei gilt es bei hohen Geschwin­dig­kei­ten und mini­ma­len Abstän­den neben der Ansprech­zeit noch den Strahl­ver­lauf der Licht­quel­le zu berück­sich­ti­gen. Mit dem Bau­mer-Pin­Point-LED wird ein sehr fokus­sier­ter Strahl­ver­lauf erreicht, der in ver­ti­ka­ler Aus­rich­tung des Sen­sors die zuver­läs­si­ge Detek­ti­on von Objek­ten mit sehr klei­nen Abstän­den ermöglicht.

Über die inte­grier­te IO-Link Schnitt­stel­le las­sen sich Para­me­ter wie z. B. Ansprech- und Abfall­ver­zö­ge­rung, mini­ma­le Puls­dau­er, exak­te Schalt­punk­te auto­ma­ti­siert ein­stel­len. Dar­über hin­aus las­sen sich die qTeach-Metho­den und die Ver­rie­ge­lungs­zeit indi­vi­du­ell para­me­trie­ren. Die Signal­qua­li­tät der Sen­so­ren kann über IO-Link über­wacht wer­den und somit lässt sich der War­tungs­zy­klus opti­mal pla­nen. Durch die­se umfang­rei­chen Mög­lich­kei­ten der Para­me­trie­rung kann ein ein­zi­ger Sen­sor­typ schnell und ein­fach auf ganz unter­schied­li­che Appli­ka­tio­nen und trans­pa­ren­te Mate­ria­li­en kon­fi­gu­riert werden.
