Hoch­ge­schwin­dig­keits-Pyro­me­ter zur Temperaturmessung

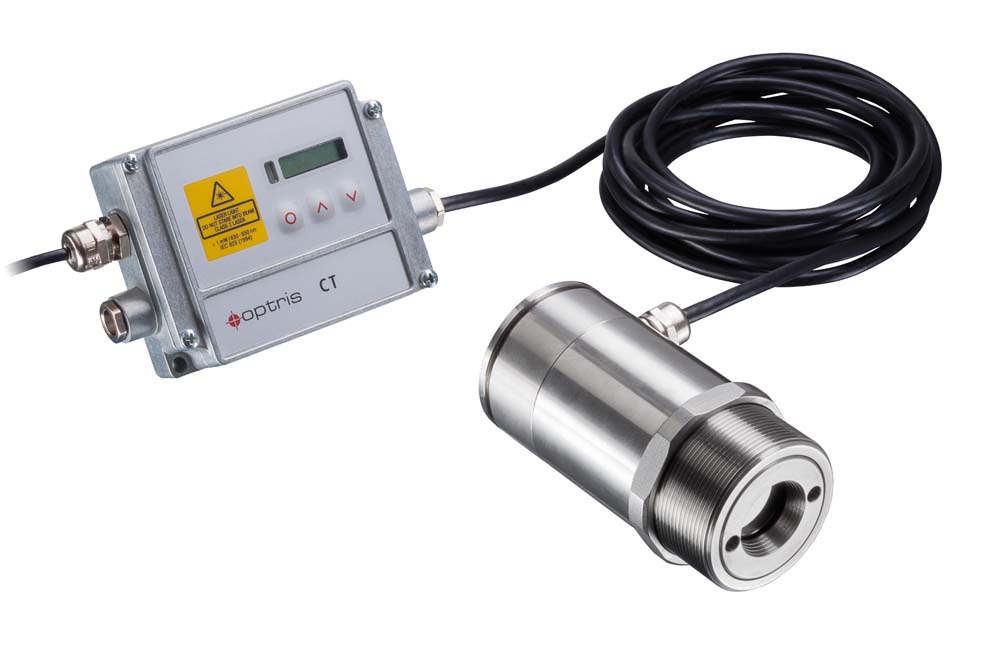

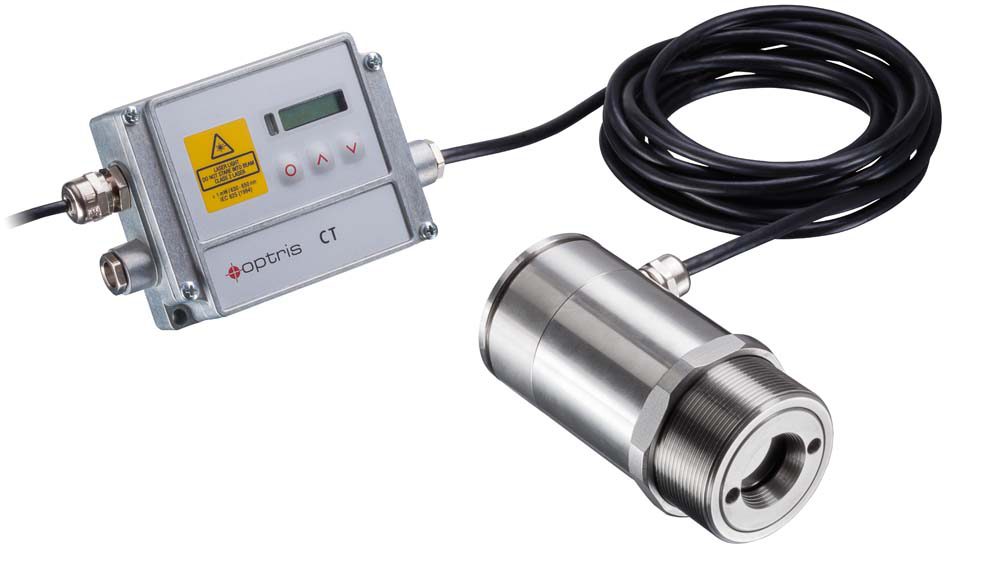

Die Anfor­de­run­gen an die ein­ge­setz­ten Mess­ge­rä­te zur Tem­pe­ra­tur­mes­sung sind, bei sehr schnel­len Pro­zes­sen mit teil­wei­se extrem kur­zen Takt­zei­ten, beson­ders hoch. Auch im Bereich der Ver­kehrs­si­cher­heit, bei schnel­len Schie­nen­fahr­zeu­gen, wo die Tem­pe­ra­tur der Rad­satz­la­ger im Vor­bei­fah­ren gemes­sen wer­den muss, wer­den Infra­rot-Ther­mo­me­ter mit sehr kur­zen Erfas­sungs­zei­ten benö­tigt. Für die­se Ein­satz­fäl­le bie­tet Optris nun das Hoch­ge­schwin­dig­keits-Pyro­me­ter CTla­ser 4M an. Neben einer ultra­schnel­len Erfas­sungs­zeit von nur 90 Mikro­se­kun­den bie­tet es eine gute opti­sche Auf­lö­sung von 33:1 und ver­schie­de­ne Fokus­va­ri­an­ten. Ein inte­grier­tes Dop­pel­la­ser-Visier ermög­licht die pro­blem­lo­se Aus­rich­tung auf das Objekt bei grö­ße­ren Messentfernungen.

Opti­mal für Metall­ober­flä­chen und nied­ri­ge Temperaturen
Das CTla­ser 4M misst im Spek­tral­be­reich von 2,2 bis 6,0 Mikro­me­ter, wes­we­gen es ide­al für die Tem­pe­ra­tur­mes­sung im Bereich 0 bis 500 Grad Cel­si­us an Metal­len, Metall­oxi­den, Kera­mi­ken oder für Mate­ria­li­en mit unbe­kann­tem oder sich ändern­dem Emis­si­ons­grad geeig­net ist. Der Mess­kopf kann bis zu einer Umge­bungs­tem­pe­ra­tur von 70 Grad Cel­si­us ein­ge­setzt wer­den – für höhe­re Tem­pe­ra­tu­ren bis zu 175 Grad Cel­si­us ist ein Kühl­ge­häu­se ver­füg­bar. Die abge­setz­te Elek­tro­nik ist über ein bis zu 15 Meter lan­ges Kabel mit dem Sen­sor­kopf ver­bun­den. Über drei Tas­ten und ein beleuch­te­tes Dis­play kön­nen wich­ti­ge Para­me­ter dort direkt ein­ge­stellt werden.
Die inte­grier­te USB-Schnitt­stel­le ermög­licht den direk­ten Anschluss des CTla­ser 4M an einen PC, auf dem mit der Soft­ware Com­pact­Plus Con­nect alle Ein­stel­lun­gen vor­ge­nom­men wer­den kön­nen. Auch eine Daten­auf­nah­me und ‑Auf­zeich­nung ist mit der Soft­ware mög­lich. Wei­te­re seri­el­le oder eine Ether­net-Schnitt­stel­le ste­hen optio­nal zur Ver­fü­gung. Das Pyro­me­ter kann, statt an einen PC, auch an ein Android-Mobil­te­le­fon ange­schlos­sen wer­den, auf dem die kos­ten­freie IRmo­bi­le App instal­liert ist. Auf die­se Wei­se kön­nen bei der Inbe­trieb­nah­me oder bei War­tungs­ar­bei­ten, direkt vor Ort, alle not­wen­di­gen Ein­stel­lun­gen vor­ge­nom­men wer­den. Für die Ein­bin­dung des CTla­ser 4M in den Pro­zess ste­hen zwei ska­lier­ba­re Ana­log­aus­gän­ge sowie drei pro­gram­mier­ba­re I/O‑Pins (Ein-/ Aus­gän­ge) zur Verfügung.
