Geräusch­dämp­fer zum Schutz vor Gasprozessgeräuschen

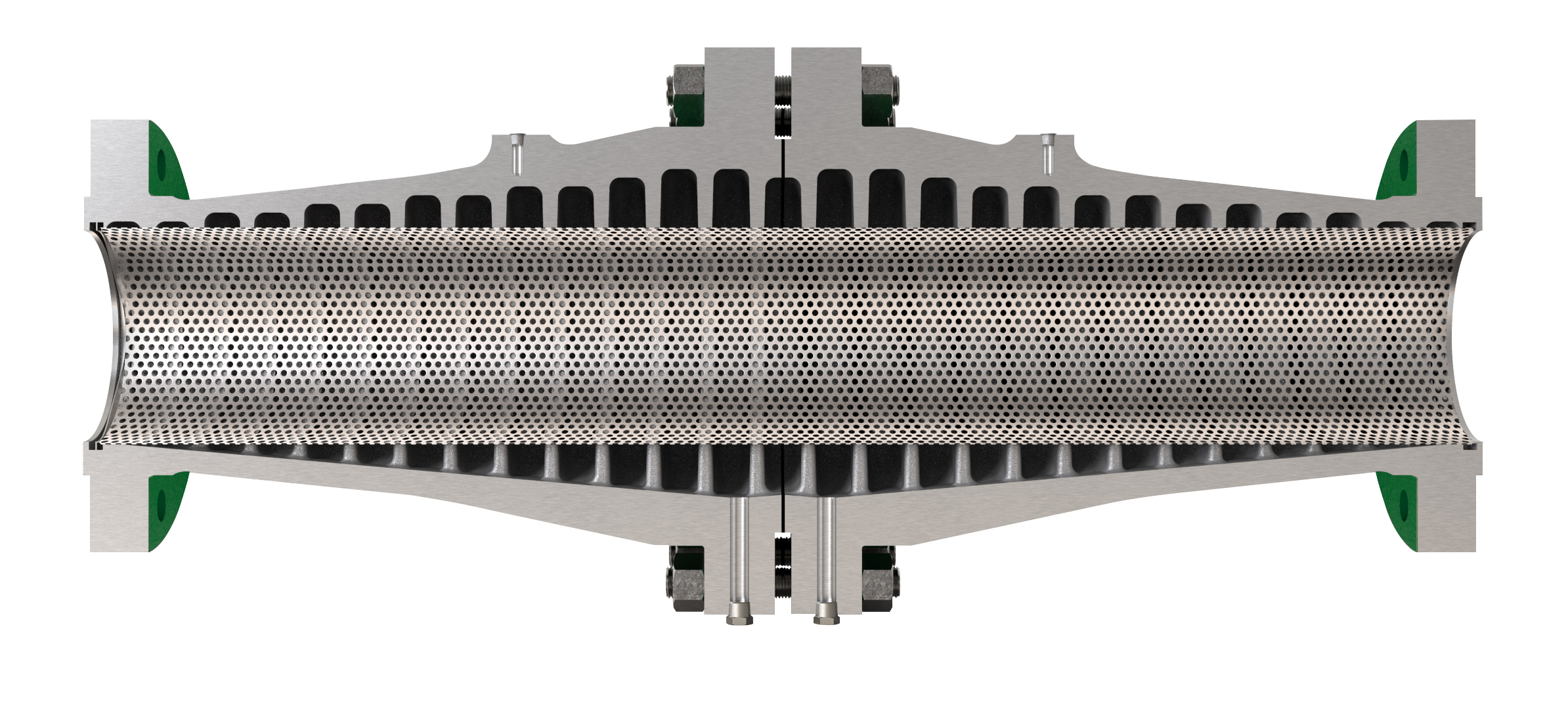

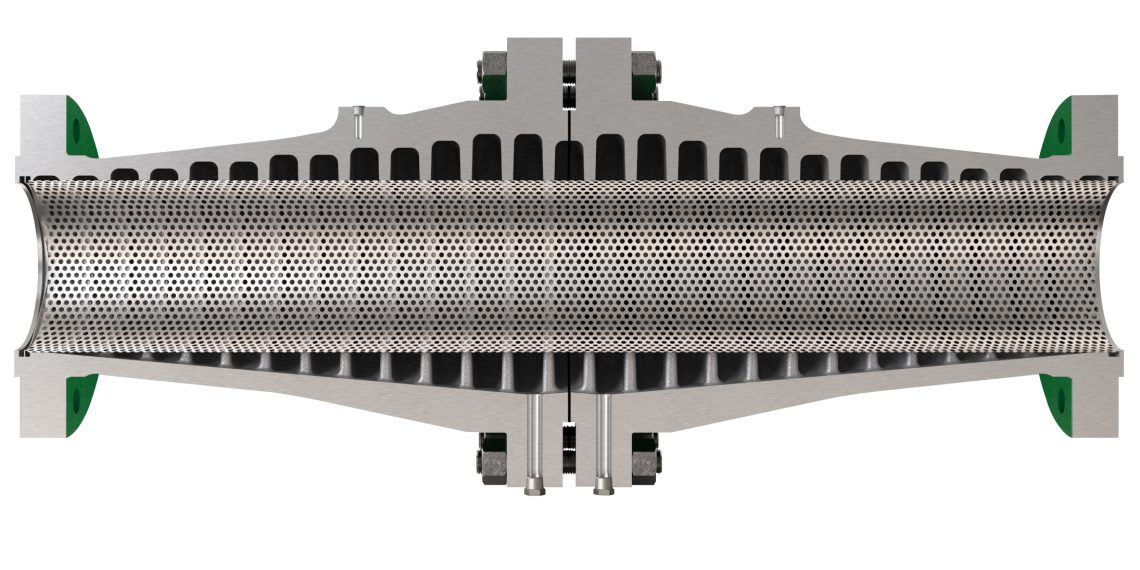

Um den Geräusch­pe­gel von Gas- und Dampf­an­wen­dun­gen in zahl­rei­chen indus­tri­el­len Bran­chen zu redu­zie­ren, hat Emer­son den Fisher Whis­perTu­be Dämp­fungs­ein­satz auf den Markt gebracht. Der Dämp­fungs­ein­satz ist eine Vor­rich­tung mit vol­lem Durch­gang, die 15 Dezi­bel Geräusch­dämp­fung bie­tet, um durch ein­gangs­sei­ti­ge Ein­bau­ten wie Stell- oder Regel­ven­ti­le und ande­re Arma­tu­ren in Rohr­lei­tun­gen ver­ur­sach­te Pro­zess­ge­räu­sche zu min­dern. Der Dämp­fungs­ein­satz wird aus­gangs­sei­tig von die­sen Arma­tu­ren anstel­le eines Rohr­lei­tungs­stücks instal­liert, erzeugt kei­nen zusätz­li­chen Druck­ab­fall und hat kei­ne Aus­wir­kun­gen auf den Prozessfluss.

Betrei­ber indus­tri­el­ler Anla­gen suchen bereits seit lan­gem nach einer Lösung zur Redu­zie­rung des Geräusch­pe­gels von Pro­zess­lei­tun­gen. Alle bis­he­ri­gen Lösun­gen haben jedoch einen signi­fi­kan­ten Druck­ab­fall ver­ur­sacht, den Durch­fluss redu­ziert und/oder zu Hin­der­nis­sen geführt. Dies hat man­che Anwen­der sogar dazu ver­an­lasst, an bestimm­ten Rohr­ab­schnit­ten eine Schall­däm­mung zu instal­lie­ren, um den Geräusch­pe­gel zu sen­ken. Das kann jedoch sehr kos­ten­in­ten­siv und auf­wän­dig sein und führt zu kei­ner Redu­zie­rung der Geräu­sche im Inne­ren der Rohr­lei­tung. Der Dämp­fungs­ein­satz bewäl­tigt die­se und ande­re Her­aus­for­de­run­gen mit einer Ein­bau­lö­sung, die die Arbeits­si­cher­heit und Ein­hal­tung gesetz­li­cher Auf­la­gen ver­bes­sert und gleich­zei­tig das Risi­ko von Schä­den an aus­gangs­sei­ti­gen Arma­tu­ren auf­grund von hohen Geräusch­pe­geln im Rohr­lei­tungs­in­ne­ren mindert.

Zu den opti­ma­len Anwen­dun­gen des Dämp­fungs­ein­sat­zes gehö­ren Instal­la­tio­nen, bei denen der ein­gangs­sei­ti­ge Pro­zess­fluss durch Stell- oder Regel­ven­ti­le, Über­druck­ven­ti­le, Pum­pen, Kom­pres­so­ren und ande­re geräusch­er­zeu­gen­de Vor­rich­tun­gen modi­fi­ziert wird. Zahl­rei­che die­ser Vor­rich­tun­gen müs­sen in Rohr­lei­tungs­ab­schnit­ten ohne aus­gangs­sei­ti­ge Durch­fluss­ein­schrän­kun­gen instal­liert wer­den. Der Dämp­fungs­ein­satz ist für die­se Anwen­dun­gen beson­ders gut geeig­net, da er kei­ner­lei Dros­seln die­ser Art in den Pro­zess­fluss einführt.

Im Gegen­satz zu ande­ren Lösun­gen zur Geräusch­dämp­fung stellt der Dämp­fungs­ein­satz kein Hin­der­nis in der Rohr­lei­tung dar. Daher kann die­ser Ein­satz in Anwen­dun­gen ver­wen­det wer­den, in denen Schweb­stof­fe im Pro­zess­fluss mit­ge­führt wer­den und/oder in denen Mol­che zu Rei­ni­gungs- und War­tungs­zwe­cken erfor­der­lich sind.

Whis­perTu­be Dämp­fungs­ein­sät­ze sind in Nenn­wei­ten von 2 bis 12 Zoll mit Ame­ri­can Socie­ty of Mecha­ni­cal Engi­neer (ASME) Druck­stu­fen Class 150, 300 und 600 erhält­lich. Die Druck­stu­fen ent­spre­chen den Flansch­druck­stu­fen. Die maxi­ma­le Tem­pe­ra­tur beträgt 700 Grad Fahrenheit.
