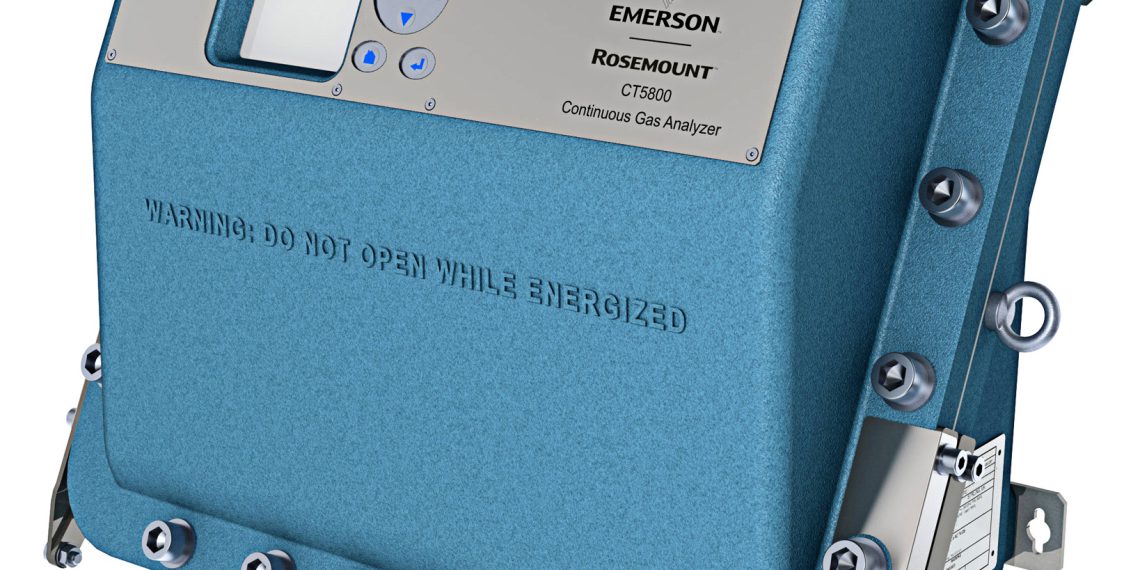

Für die Feststellung der Reinheit und Optimierung der Prozesssteuerung in Industrieanwendungen, wie z. B. bei der Herstellung von Ethylen und Wasserstoff sowie der Verarbeitung von Erdgas, hat Emerson Automation Solutions den Gasanalysator Rosemount™ CT5800 vorgestellt. Dabei handelt es sich um den ersten Analysator mit Quantenkaskadenlaser (QCL) in einem explosionsgeschützten Gehäuse, der für Industrieanwendungen ausgelegt ist, für die eine Zertifizierung für explosionsgefährdete Bereiche (z. B. Zone 1 gemäß ATEX) benötigt wird.
Das einzigartige Design der Messzelle des CT5800 Gasanalysators ermöglicht die präzise Messung der Konzentration von Unreinheiten im ppm-Bereich in Gasströmen. Zudem überzeugt er mit einer außergewöhnlichen Linearität und Reproduzierbarkeit. Bis zu sechs Lasermodule in einem Gerät sind möglich. Ein CT5800 Gasanalysator kann bis zu zwölf Bestandteile gleichzeitig messen. Bisher waren dafür mehrere herkömmliche Analysatoren notwendig. Außerdem benötigt der CT5800 keine Verbrauchsmaterialien und muss nur selten kalibriert werden, was die Betriebskosten gering hält.
Wie alle Analysatoren der CT5000 Reihe vereint der CT5800 den abstimmbaren Diodenlaser (Tunable Diode Laser / TDL) und die Technologie des Quantenkaskadenlasers in einem Analysator. Das System nutzt die patentierte “Laser-Chirp-Technologie” für die nahezu verzögerungsfreie, hochauflösende Spektroskopie, mit der zahlreiche Gase sowohl im nahen als auch mittleren Infrarotbereich erfasst werden. Dabei verfügt es über einen erweiterten, dynamischen Bereich von Sub-ppm bis hin zu Prozent.
„Bei der Herstellung von Ethylen und der Aufbereitung von Erdgas ist die Gasreinheit beispielsweise entscheidend für die Erfüllung vertraglicher Anforderungen, die Prozessoptimierung und die Gewährleistung der Sicherheit. Bediener müssen diese Analyse so genau wie möglich durchführen – ohne dabei Zeit und Geld zu verlieren”, erklärt Amanda Gogates, Produktmanager für Rosemount Analysatoren mit Quantenkaskadenlaser bei Emerson Automation Solutions. „Der CT5800 misst genauer und analysiert mehrere Bestandteile gleichzeitig. Schnelle Analysezeiten von nur fünf Sekunden bei manchen Anwendungen garantieren die zeitgerechte Bereitstellung kritischer Informationen für die Prozessüberwachung und ‑steuerung. Gleichzeitig kann der Analysator dank der Zulassung für explosionsgefährdete Bereiche auch in der rauesten und kritischsten Umgebung eingesetzt werden.”
Der CT5800 hat die Zulassungen ATEX II 2G Ex d IIB+H2 T4 für Europa und Klasse I, Division 2, Gruppen B, C, D T4 für Nordamerika. Weitere Informationen zum Gasanalysator CT5800 QCL für die kontinuierliche Gasanalyse finden Sie unter www.Emerson.com/RosemountCT5800.
