Event­cam für die Fehlersuche

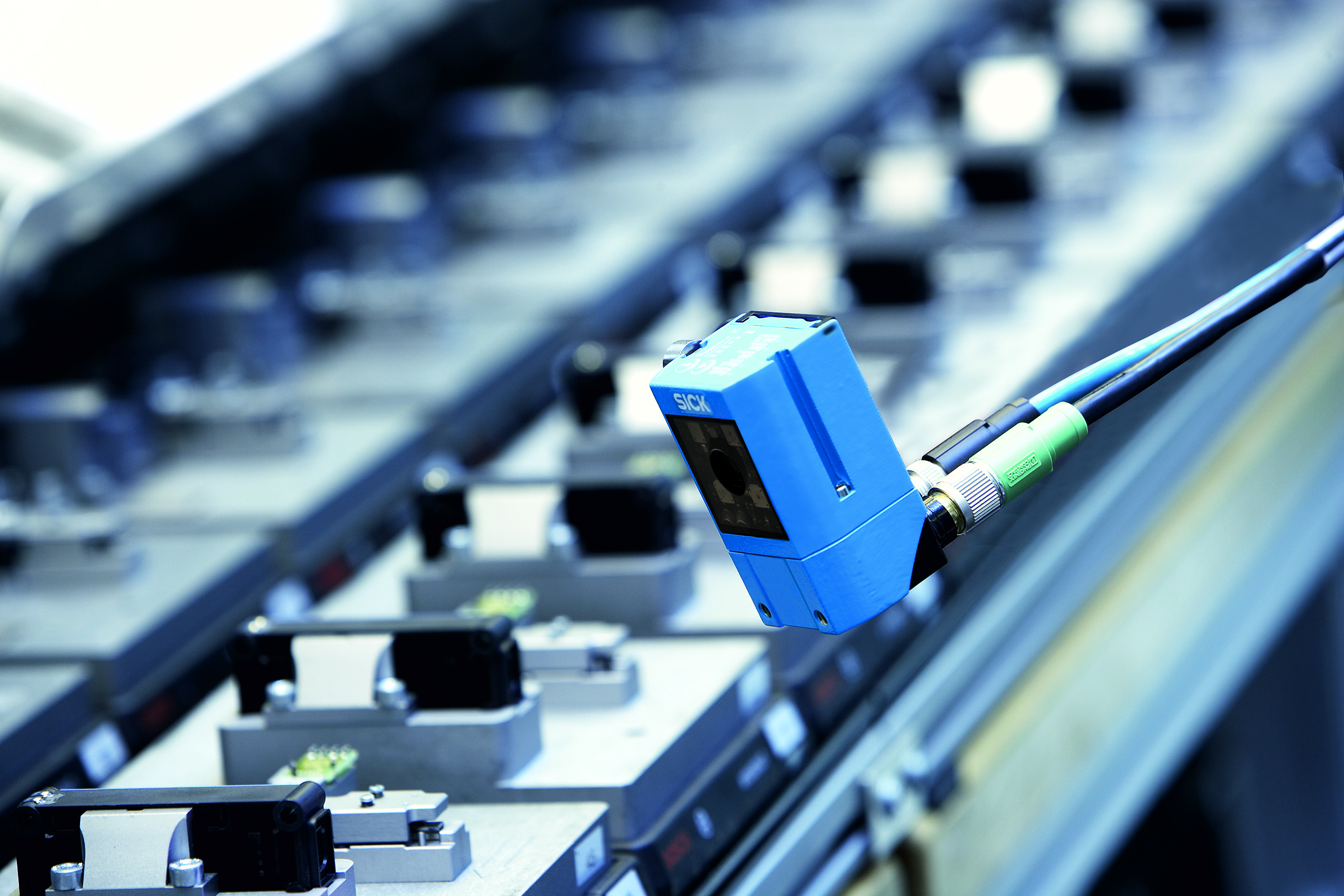

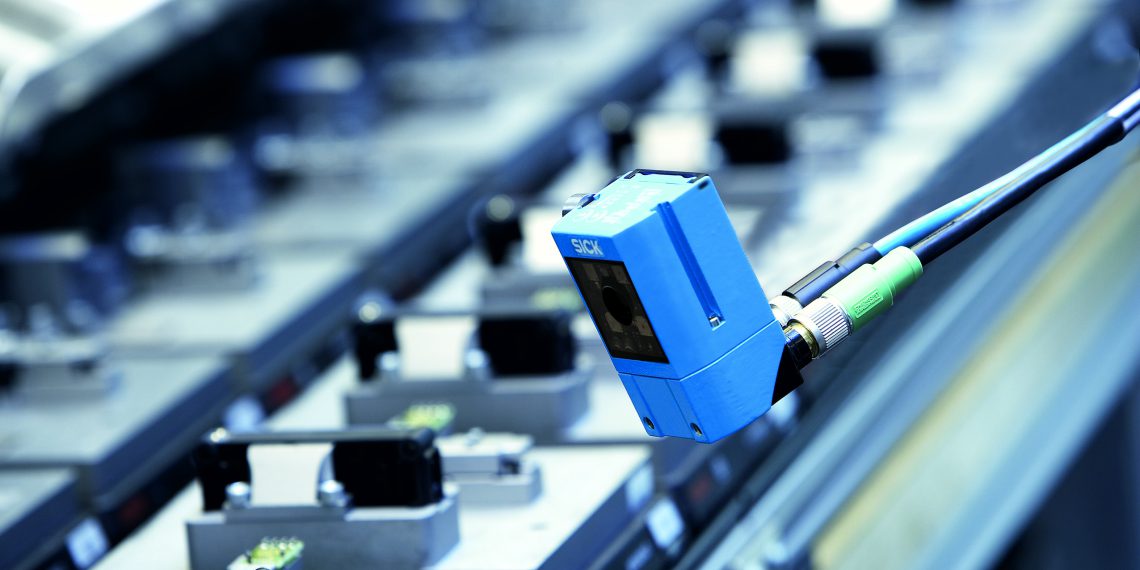

Sicks neue Event­cam bringt Klar­heit statt Kopf­zer­bre­chen bei uner­klär­li­chen Greif‑, Hand­ha­bungs- oder Posi­tio­nier­pro­ble­men, bei nicht nach­voll­zieh­ba­ren Mon­ta­ge­feh­lern oder Maschi­nen­stopps. Die indus­trie­taug­li­che 2D-Kame­ra ist auf die Detek­ti­on und Ana­ly­se von spo­ra­di­schen Feh­lern in indus­tri­el­len Pro­zes­sen spe­zia­li­siert. Sie lässt sich sehr fle­xi­bel in sta­tio­nä­re und mobi­le Appli­ka­tio­nen inte­grie­ren, ist netz­werk­fä­hig und lie­fert Ein­zel­auf­nah­men und Video­se­quen­zen in höchs­ter Bild­qua­li­tät für detail­ge­treue Fehleranalysen.
Optik, Beleuch­tung, Elek­tro­nik und Ring­spei­cher der neu­en Event­cam von Sick sind in einem kom­pak­ten und robus­ten IP65-Gehäu­se aus Alu­mi­ni­um­guss unter­ge­bracht. Die­ses bie­tet zahl­rei­che Befes­ti­gungs­op­tio­nen, so dass die Kame­ra in unter­schied­li­chen Posi­tio­nen mon­tiert und die­se sehr schnell und fle­xi­bel ver­än­dert wer­den kön­nen. Die Para­me­trie­rung der Kame­ra ist denk­bar ein­fach: in der brow­ser-basier­ten Soft­ware Sopas Air wer­den die Auf­lö­sung, das Aus­ga­be­for­mat und das Trig­ger-Signal mit weni­gen Klicks eingestellt.

Gezielt und schnell Feh­ler analysieren

Die Event­cam ist kon­se­quent für die schnel­le und geziel­te Feh­ler­ana­ly­se kon­zi­piert. Über den Trig­ger-Ein­gang in der Kame­ra selbst, mel­den ein ange­schlos­se­nes Auto­ma­ti­sie­rungs­sys­tem oder ein Sen­sor, wenn ein Feh­ler im Pro­zess auf­ge­tre­ten ist. Jetzt star­tet die Spei­che­rung von Ein­zel­bil­dern und Video­se­quen­zen. Hier­bei kön­nen bis zu 240 Sekun­den vor und bis zu 100 Sekun­den nach einem Ereig­nis im inter­nen Ring­spei­cher auf­ge­zeich­net wer­den – ent­we­der in Full HD oder, bei­spiels­wei­se bei High-Speed-Pro­zes­sen, mit gerin­ge­rer SVGA-Auf­lö­sung. Im Gegen­satz zur zeit­auf­wän­di­gen Suche des Events in end­lo­sem Video­ma­te­ri­al, wie es bei­spiels­wei­se eine GoPro oder ande­re Strea­ming­ka­me­ras bereit­stel­len, ermög­licht die Event­cam eine geziel­te Ursa­chen­ana­ly­se in weni­gen Sekun­den oder Minu­ten. Bil­der und Film­se­quen­zen müs­sen auch nicht erst von einer Spei­cher­kar­te gela­den wer­den – sie sind über die Ether­net-Schnitt­stel­le der Event­Cam per FTP mit 100 Mbit/s zeit­nah im Netz­werk verfügbar.

Effi­zi­en­tes Sup­port-Tool auch für die Inbetriebnahme

Die Event­cam ermög­licht nicht nur eine schnel­le und detail­lier­te Rück­ver­fol­gung von Ereig­nis­sen in lau­fen­den Maschi­nen und Anla­gen, son­dern bewährt sich auch bei deren Inbe­trieb­nah­me oder Opti­mie­rung. Die schnel­le Ana­ly­se von Feh­lern im unbe­ob­ach­te­ten Pro­be­lauf oder mehr­stün­di­gen bis mehr­tä­gi­gen Dau­er­test ermög­licht es, den Such­auf­wand bei Feh­lern und damit den Zeit­be­darf und die Kos­ten der Maschi­nen­ein­rich­tung zu redu­zie­ren. Die hohe Mon­ta­ge­fle­xi­bi­li­tät und die ein­fa­che Para­me­trie­rung der Event­cam erlau­ben dabei eine viel­sei­ti­ge Nut­zung in den ver­schie­dens­ten Maschi­nen, Ein­richt­pro­zes­sen und Aufgabenstellungen.

Zwei Vari­an­ten für Arbeits­ab­stän­de verfügbar

Die Event­cam ist aktu­ell in zwei bau­glei­chen Vari­an­ten ver­füg­bar. Die Ver­si­on mit 0,4 m bis 0,6 m Arbeits­ab­stand zielt vor­wie­gend ab auf sta­tio­nä­re Appli­ka­tio­nen in Maschi­nen oder kom­pak­ten Mon­ta­ge- oder Pick-and-place-Robo­tern. Die Kame­ra mit 0,8 m bis 6 m Arbeits­ab­stand ist für den Ein­satz in grö­ße­ren Robo­tern, Hand­lings-Por­ta­len und Maschi­nen ausgelegt.
