Erwei­ter­te Ven­til­se­rie als Rohrversion

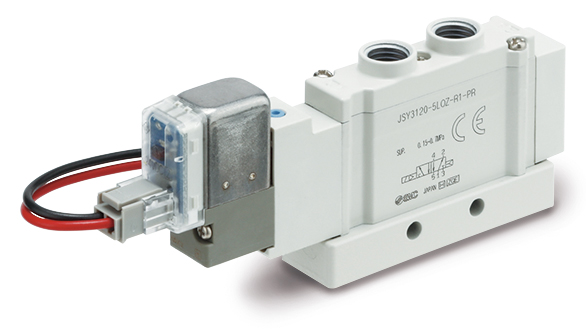

Magnet­ven­ti­le mit beson­de­ren Anfor­de­run­gen hin­sicht­lich des Platz­be­darfs, Gewichts und Durch­flus­ses wer­den in ver­schie­de­nen Bran­chen benö­tigt. Von der Lebens­mit­tel- und Ver­pa­ckungs­in­dus­trie über den all­ge­mei­nen Maschi­nen­bau bis hin zur moder­nen Robo­tik. Um die­se Anfor­de­run­gen zu erfül­len und Anwen­dern mehr Fle­xi­bi­li­tät zu bie­ten, hat SMC sei­ne Seri­en JSY1000/3000/5000 um eine Vari­an­te als Rohr­ver­si­on mit Ein­zel­ver­drah­tung (exter­ne Ver­drah­tung) erwei­tert. Die 5/2‑­We­ge-Magnet­ven­ti­le mit der Funk­ti­ons­wei­se mono- oder bista­bil ver­fü­gen über Anschlüs­se oben und las­sen sich als Ein­zel­ven­til oder zur Mon­ta­ge an Anschluss­plat­ten (Kunst­stoff oder Alu­mi­ni­um) ver­wen­den und die­nen der Ansteue­rung von Zylin­dern mit Kol­ben-Durch­mes­sern 32, 50 und 80 Mil­li­me­ter. Zudem ver­fü­gen sie wei­ter­hin über die kom­pak­te Kon­struk­ti­on der bis­he­ri­gen Serie JSY, wei­sen gerin­ge Leis­tungs­auf­nah­men und hohe Durch­flüs­se auf.

Für den elek­tri­schen Anschluss ste­hen jeweils zwei Optio­nen für L- und für M‑Steckdosen bereit: ein­mal mit Anschluss­ka­bel (300 Mil­li­me­ter) und ein­mal ohne Ste­cker – die ent­spre­chen­den Adap­ter unter­schei­den sich vom Aus­se­hen her zwi­schen der Serie JSY1000 und den bei­den Seri­en JSY3000/5000. Zur Mon­ta­ge an Anschluss­plat­ten kön­nen je nach Modell die Gewin­de­an­schluss­grö­ßen M5 (JSY1000), 1/16 (JSY3000), 1/8 (JSY5000) genutzt wer­den. Dane­ben haben Anwen­der auch bei der Hand­hilfs­be­tä­ti­gung die Wahl zwi­schen jeweils drei ver­schie­de­nen Optio­nen: ent­we­der als nicht ver­rie­gel­bar, als ver­rie­gel­ba­re Schlitz­aus­füh­rung oder als ver­rie­gel­ba­re Schwenkhebelausführung.

Zudem über­zeugt auch die Vari­an­te als Rohr­ver­si­on mit Ein­zel­ver­drah­tung mit einem kom­pak­ten Kon­struk­ti­ons­de­sign der Seri­en JSY1000/3000/5000. Dazu zählt erneut die Serie JSY1000, die mit 6,4 Mil­li­me­ter Brei­te und einem Gewicht von 21 Gramm kon­stru­iert ist. Es ist damit 60 Pro­zent leich­ter als der Vor­gän­ger der Serie SY3000 bei einem gleich­blei­ben­den maxi­ma­lem Durch­fluss von 173 Liter pro Minu­te (ANR). Mit maxi­ma­len Durch­flüs­sen von 548 (JSY3000) und 1475 Liter pro Minu­te (JSY5000) decken auch die ande­ren bei­den JSY-Seri­en einen hohen Leis­tungs­um­fang ab. Zugleich pro­fi­tie­ren Anwen­der von der kur­zen Ansprech­zeit von bes­ten­falls nur 5 Mil­li­se­kun­den (JSY1220T, bista­bil) – ins­ge­samt Vor­tei­le für die Pro­duk­ti­vi­tät bezüg­lich hoher Leis­tung bei einem redu­zier­ten Maschinenzyklus.

Trotz der hohen Leis­tungs­kenn­zif­fern ermög­li­chen die 5/2‑Wege Magnet­ven­ti­le einen nach­hal­ti­gen Betrieb: Der bei der Serie JSY1000 stan­dard­mä­ßig ver­bau­te Ener­gie­spar­schalt­kreis über­zeugt mit einer Leis­tungs­auf­nah­me von nur 0,2 Watt – bei den Stan­dard­va­ri­an­ten der Seri­en JSY3000 und JSY5000 liegt die­se bei 0,4 Watt. Wäh­len Anwen­der bei die­sen bei­den den optio­nal erhält­li­chen Ener­gie­spar­schalt­kreis, sinkt die Leis­tungs­auf­nah­me auf 0,1 Watt. Dies dient nicht nur dem Ein­spa­ren von Ener­gie, son­dern senkt auch die Wär­me­ent­wick­lung in der Mehr­fach­an­schluss­plat­te. Der redu­zier­te Ener­gie­ver­brauch ver­rin­gert damit par­al­lel neben den Kos­ten auch den CO2-Fuß­ab­druck für mehr Nachhaltigkeit.

Die Erwei­te­rung der kom­pak­ten 5/2‑­We­ge-Magnet­ven­ti­le der Serie JSY um eine Rohr­ver­si­on mit Ein­zel­ver­drah­tung ermög­licht einen bran­chen­über­grei­fen­den Ein­satz bei zahl­rei­chen Anwen­dun­gen: von Robo­ter­arm­werk­zeu­gen und beweg­li­chen Tei­len wie Dreh- und Rund­schalt­ti­schen über Schweiß­um­ge­bun­gen und Mess­an­wen­dun­gen bis hin zu ver­schie­de­nen Pick-and-Place-Anwen­dun­gen etwa in der Auto­mo­bil- und Nahrungsmittelindustrie.
