Embed­ded Motor-Con­trol­ler für BLDC- und BDC-Motoren

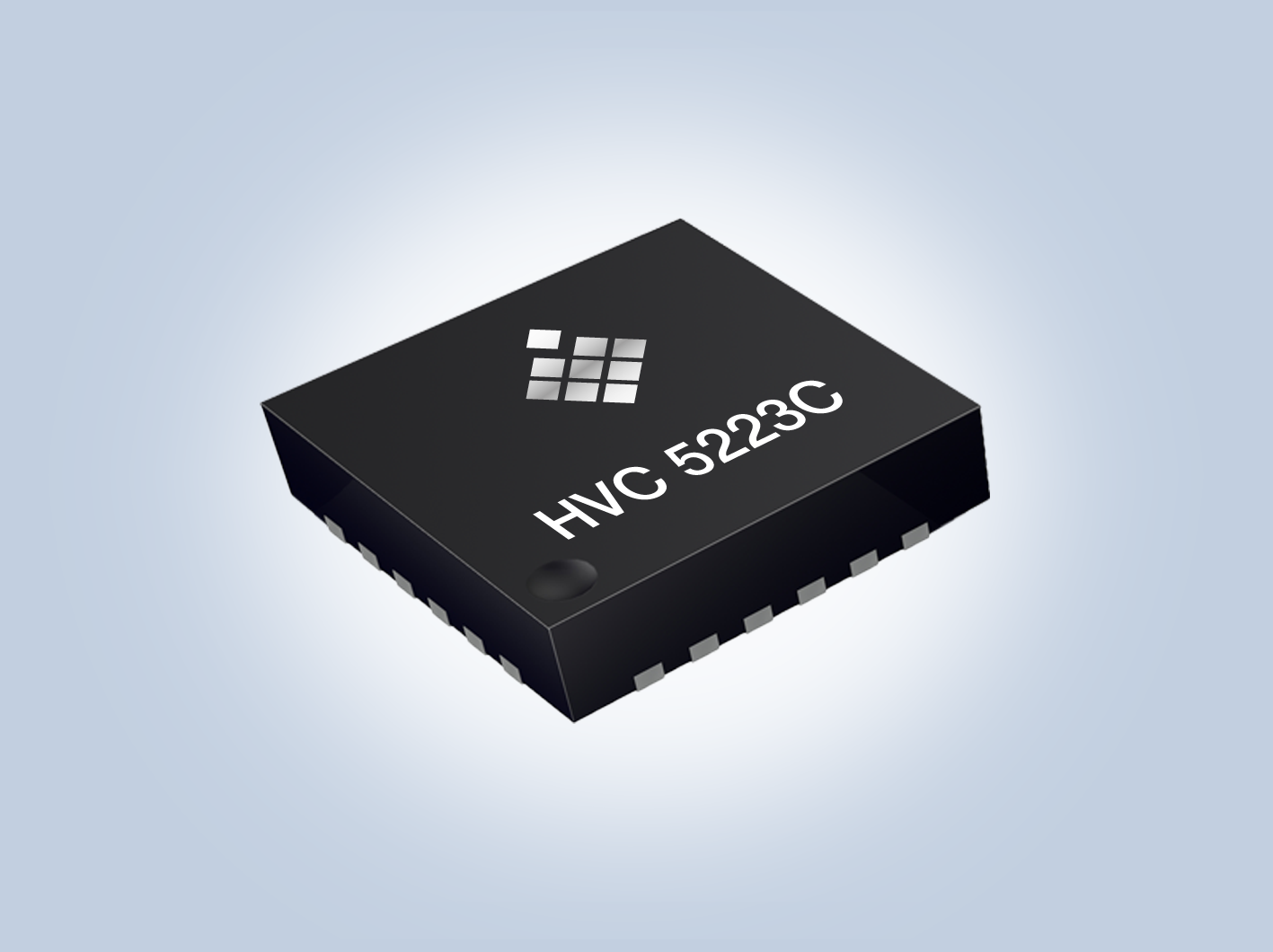

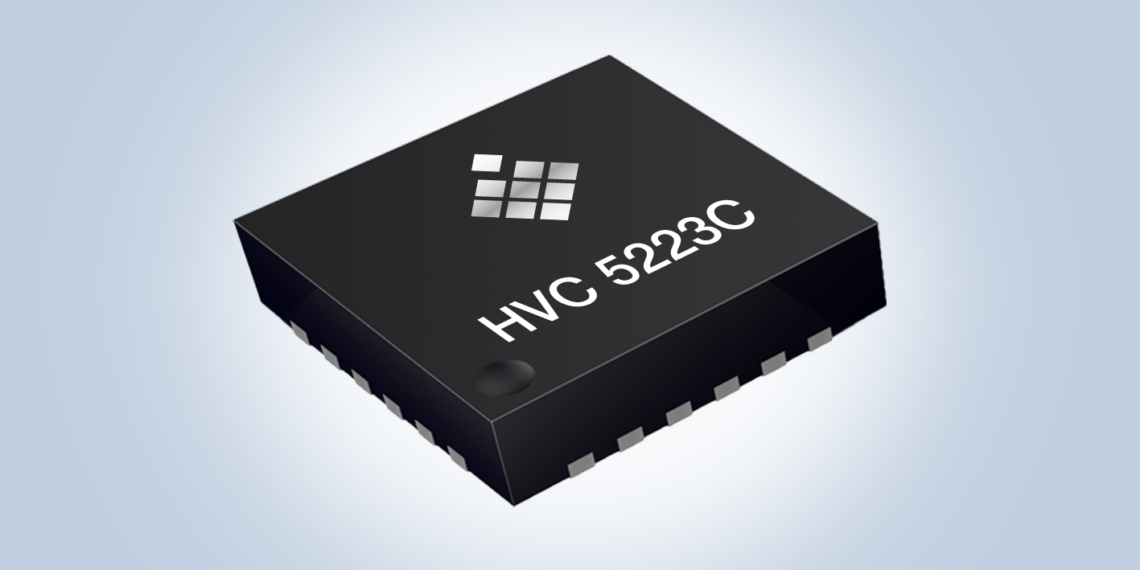

Der Anbie­ter elek­tro­ni­scher Lösun­gen TDK hat den HVC 5223C, einen voll inte­grier­ten Motor-Con­trol­ler mit Auto­mo­ti­ve-Gra­de-1-Qua­li­fi­ka­ti­on für den Antrieb klei­ner BLDC- und BDC- Moto­ren mit einem Pha­sen­spit­zen­strom von 2 A, ent­wi­ckelt. Der HVC 5223C wird im kom­pak­ten 5x5 Qua­drat­mil­li­me­ter 24-Pin-QFN- Gehäu­se gefer­tigt. Funk­tio­na­li­tät und Pin-Bele­gung sind kom­pa­ti­bel zum HVC 5222C, der 1 A Pha­sen­spit­zen­strom lie­fern kann.

Neben der Fähig­keit, 1 A oder 2 A Spit­zen­strom zu trei­ben, bie­ten die Bau­stei­ne HVC 5222C und HVC 5223C motor­spe­zi­fi­sche ana­lo­ge und digi­ta­le Funk­tio­nen, wie zum Bei­spiel Pha­sen­kom­pa­ra­to­ren, einen vir­tu­el­len Stern­punkt und Strom­mess­ver­stär­ker. Dies ermög­licht die sen­sor­ge­stütz­te und sen­sor­lo­se Ansteue­rung eines ein­zel­nen BLDC-Motors, die H‑Brü­cken-Ansteue­rung von bis zu zwei BDC-Moto­ren und den Antrieb ver­schie­de­ner ande­rer Lasten.

Die HVC-Fami­lie, ein­schließ­lich HVC 4x und HVC 5x, wur­de nun auf sie­ben voll inte­grier­te Motor-Con­trol­ler mit drei bis sechs Motor­aus­gän­gen erwei­tert, die Spit­zen­strö­me von 500 Mil­li­am­pere bis 2 Ampere lie­fern kön­nen. Alle Bau­stei­ne ver­fü­gen über einen 32-Bit-Arm Cor­tex-M3-CPU-Kern und über wahl­wei­se 32 Kilo­byte oder 64 Kilo­byte Flash-Spei­cher. Alle Bau­stei­ne sind mit einem 12-Bit-ADC mit 1 Mikro­se­kun­de für ver­schie­de­ne Mes­sun­gen aus­ge­stat­tet, was vie­le Optio­nen für Anwen­dun­gen bie­tet, die eine genaue Mes­sung erfor­dern. Sie sind außer­dem mit einem LIN- Trans­cei­ver und einer UART für die Kom­mu­ni­ka­ti­on und der Auto-Adres­sie­rung nach der BSM-Metho­de aus­ge­stat­tet, was ihre Viel­sei­tig­keit in ver­schie­de­nen Anwen­dun­gen erhöht.

Alle HVC-Bau­stei­ne sind gemäß AEC-Q100 für den Temperaturgrad‑1 qua­li­fi­ziert, was sie zu einer Lösung für kom­pak­te Aktua­tor­an­wen­dun­gen im Auto­mo­bil­be­reich macht, die in ers­ter Linie auf ther­mi­sche Sys­te­me in HEVs oder EVs abzie­len. Die AEC-Q100-Qua­li­fi­ka­ti­on stellt sicher, dass der HVC 5223C hohe Qua­li­täts- und Zuver­läs­sig­keits­stan­dards erfüllt, was ihn zu einer zuver­läs­si­gen Wahl für Auto­mo­bil- und Indus­trie­an­wen­dun­gen macht.
