Eine siche­re Sache

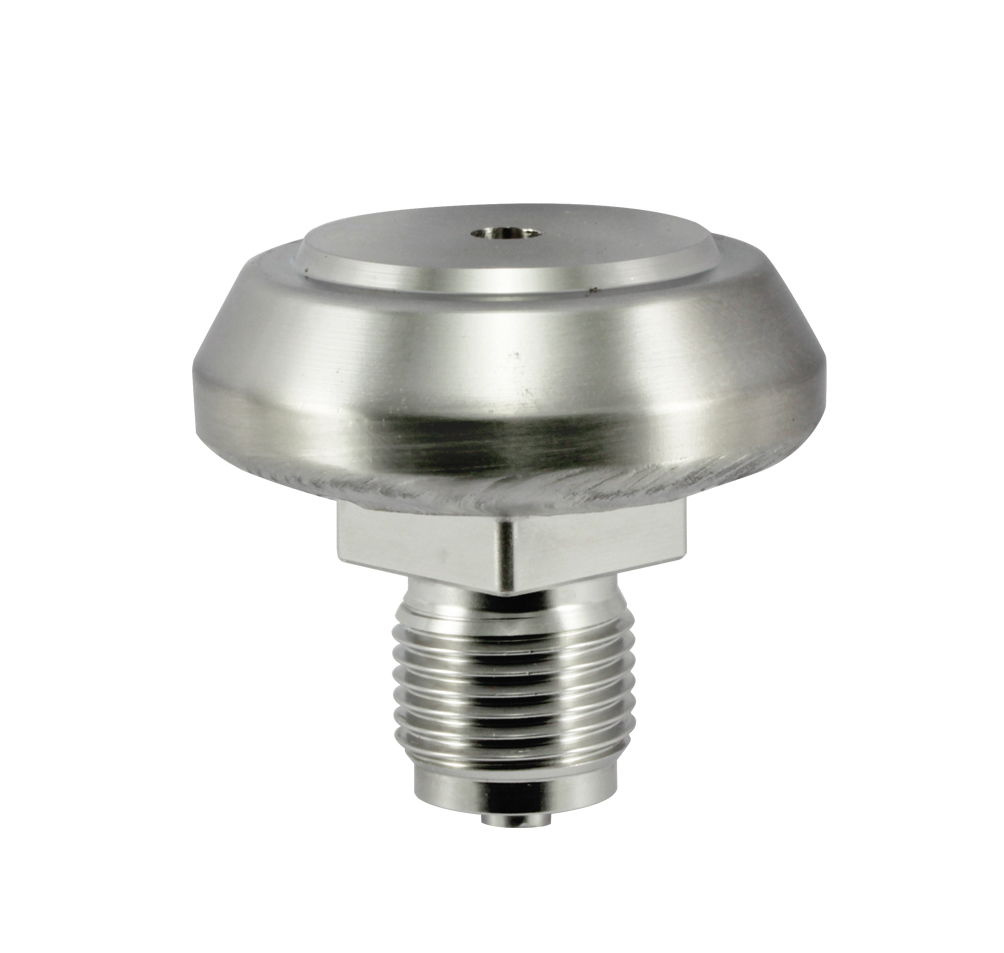

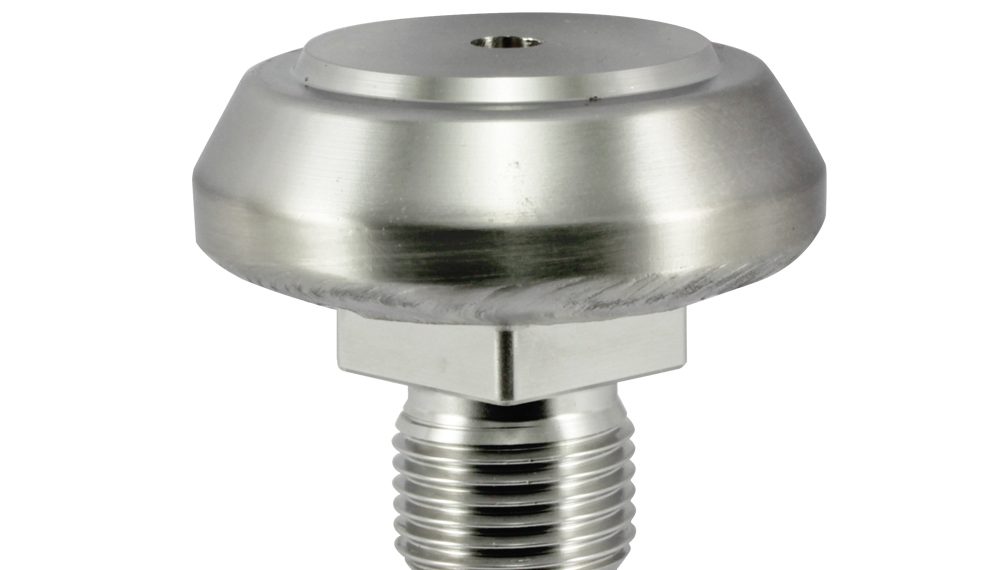

Der Umgang mit kri­ti­schen Medi­en wie bei­spiels­wei­se Sauer­gas stellt im Bereich der Mess­tech­nik eine ste­ti­ge Her­aus­for­de­rung dar. Der Mess­ge­rä­te­her­stel­ler LABOM aus Hude hat mit dem DD8050 einen kom­pak­ten Druck­mitt­ler ent­wi­ckelt, der durch sei­ne spe­zi­el­le Kon­struk­ti­on beson­de­re Sicher­heit garantiert.

Bau­tei­le, die in der Öl- und Gas­för­de­rung ein­ge­setzt wer­den, müs­sen hohen Anfor­de­run­gen gerecht wer­den: Das geför­der­te Gas kann unter ande­rem hoch­gif­ti­ges Sauer­gas ent­hal­ten, das bereits in kleins­ten Men­gen zum Tode führt. Mess­ge­rä­te, die mit die­sem Medi­um in Berüh­rung kom­men, müs­sen des­halb mit ein­hun­dert­pro­zen­ti­ger Sicher­heit garan­tie­ren kön­nen, dass kein Gas aus­tritt. Die extrem kor­ro­si­ven Eigen­schaf­ten des Gases und die stren­gen Vor­schrif­ten der Sauer­gas­richt­li­nie NACE MR-0175 / ISO 15156–3 machen vie­le her­kömm­li­che Mess­ge­rä­te unge­eig­net für die­se Auf­ga­be: Zahl­rei­che der übli­chen Edel­stahl-Zusam­men­set­zun­gen bzw. Schmelz­gü­ten kön­nen bei­spiels­wei­se nicht ein­ge­setzt wer­den, da die Mate­ria­li­en den Eigen­schaf­ten des Gases nicht standhalten.

Der Mess­ge­rä­te­her­stel­ler LABOM aus Hude hat nun einen Druck­mitt­ler ent­wi­ckelt, der wahl­wei­se aus Has­tel­loy oder aus Edel­stahl „in NACE MR-0175 kon­for­mer Güte“ besteht – bei­de Mate­ria­li­en erfül­len die Anfor­de­run­gen für den Kon­takt mit aggres­si­ven Medi­en wie Sauer­gas. Der Druck­mitt­ler sitzt zwi­schen Gerät und Pro­zess und ver­hin­dert so, dass das ange­schlos­se­ne Mess­ge­rät mit dem Sauer­gas in Berüh­rung kommt.

Neben sei­ner Kom­pakt­heit zeich­net sich die Kon­struk­ti­on des DD8050 durch beson­de­re Robust­heit aus. Auch der obe­re Teil des Druck­mitt­lers, an dem anschlie­ßend das nach­ge­schal­te­te Druck­mess­ge­rät befes­tigt wird, ist fest ver­schweißt. Die­se robus­ten Schweiß­näh­te machen den Druck­mitt­ler beson­ders sicher und qua­li­fi­zie­ren ihn für den Ein­satz mit kri­ti­schen Medi­en, indem sie das Druck­mess­sys­tem bis zu einem Nenn­druck von PN 600 und einem Berst­druck bis 900 bar absichern.

Der Druck­mitt­ler DD8050 ist geeig­net für den Anbau an Druck­mess­ge­rä­te mit Rohr­fe­der­mess­sys­tem und an Druck­mess­um­for­mer. Er wird ein­ge­setzt im Maschi­nen- und Anla­gen­bau sowie in der Che­mie, in der Petro­che­mie und in der all­ge­mei­nen Pro­zess­tech­nik und eig­net sich bei Ver­wen­dung von Has­tel­loy C276 auch für aggres­si­ve Mess­stof­fe und / oder für hohe Tem­pe­ra­tu­ren. Für fest­stoff­hal­ti­ge Medi­en kann er optio­nal mit einem auf 6 mm auf­ge­bohr­ten Anschluss­stut­zen gelie­fert werden.
