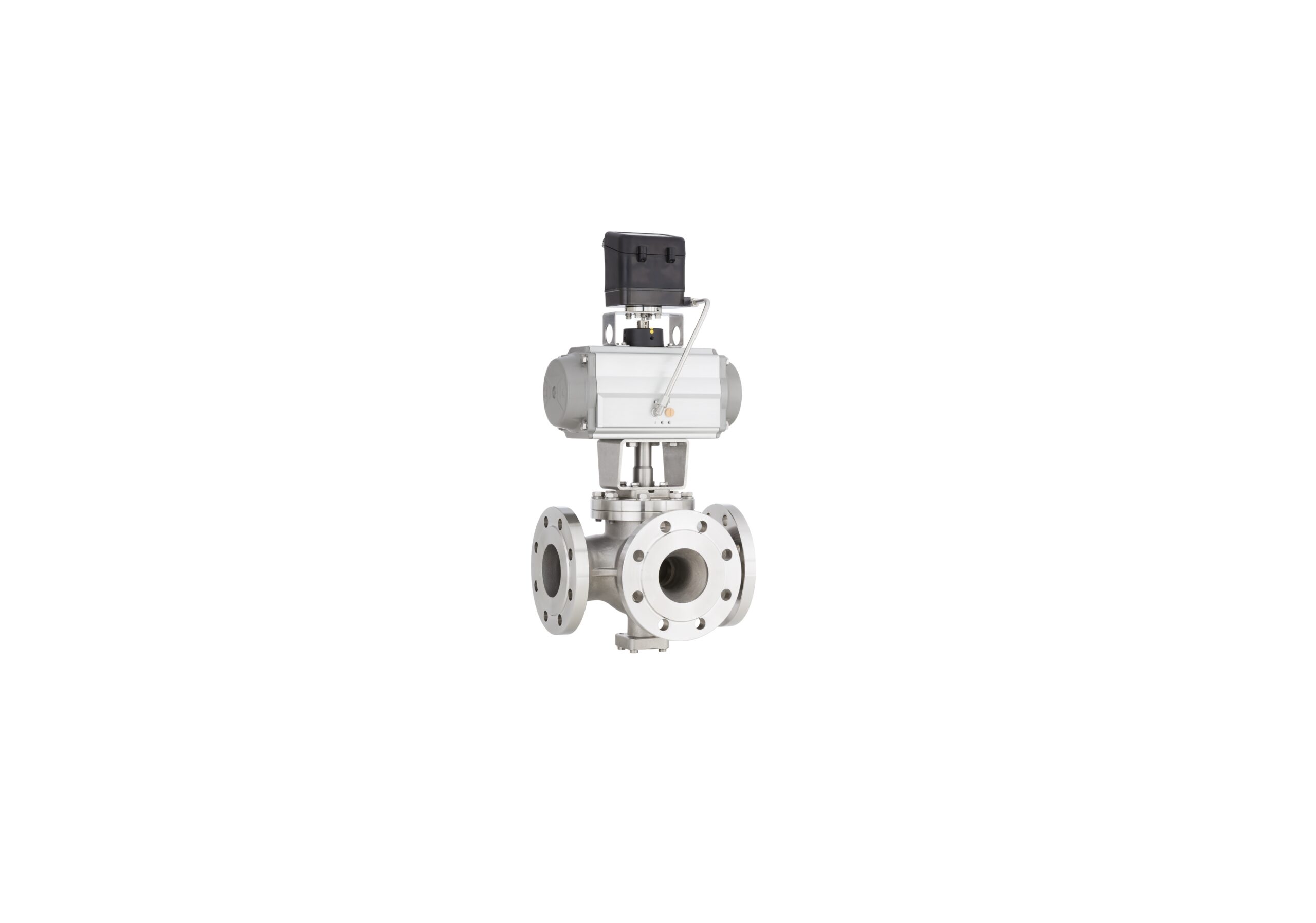

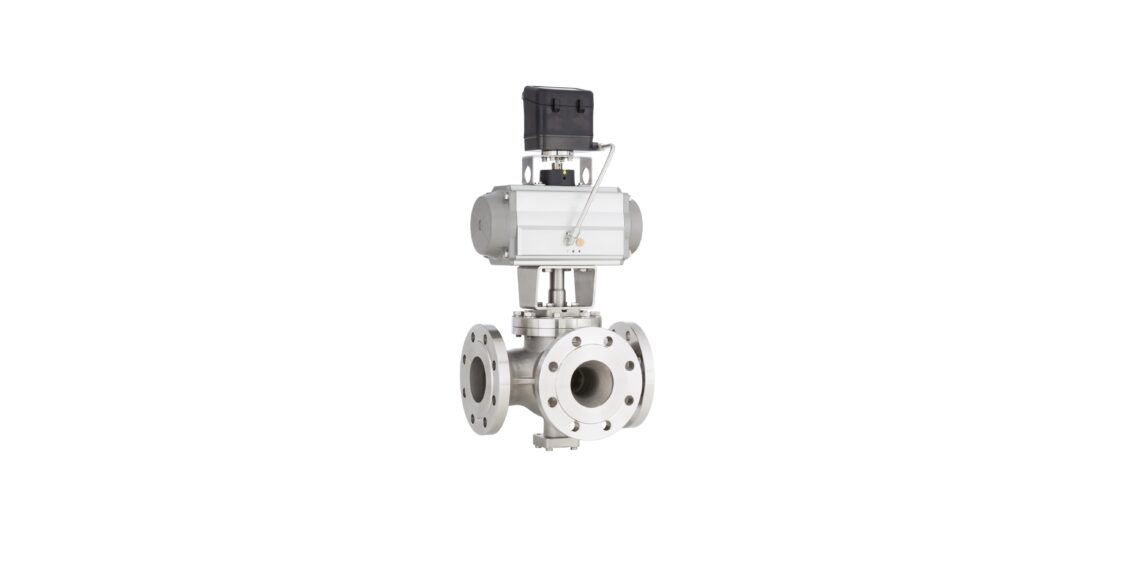

Drei­we­ge-Kugel­sek­tor­ven­til zur Durchflussregelung

Strö­men­de Medi­en mischen oder auf­tei­len, die­se wich­ti­ge Funk­ti­on über­neh­men Drei­we­ge-Ven­ti­le bei vie­len indus­tri­el­len Pro­zes­sen. Schu­bert & Sal­zer hat nun ein Drei­we­ge-Kugel­sek­tor­ven­til für eine opti­ma­le Durch­fluss­re­ge­lung von Flüs­sig­kei­ten und Gasen entwickelt.

„Unser Ansatz, die Kugel­sek­tor-Bau­form für Drei­we­ge-Ven­ti­le zu ver­wen­den, ist völ­lig neu. Auf die­se Wei­se erzie­len wir etwa 20 Pro­zent höhe­re KVS-Wer­te als Drei­we­ge-Ven­ti­le in her­kömm­li­cher Bau­form“, erklärt Rei­ner Wolf, Lei­ter mecha­ni­sche Kon­struk­ti­on und Ent­wick­lung bei Schu­bert & Sal­zer Con­trol Sys­tems. Die­se außer­or­dent­lich hohen Durch­fluss­men­gen wer­den durch die spe­zi­el­le Kon­struk­ti­on des Kugel­sek­tors und des Ven­til­ge­häu­ses erreicht. Die dar­aus resul­tie­ren­de gera­de Durch­strö­mung in die eine Rich­tung und die mini­mier­te Strö­mungs­um­len­kung in die ande­re, füh­ren im Ergeb­nis zu den hohen und nahe­zu iden­ti­schen KVS-Werten.

Die opti­mier­te Kon­tur des Kugel­sek­tors und sei­ne spiel­freie Lage­rung gewähr­leis­ten gemein­sam mit Antrieb und Stel­lungs­reg­ler eine über­le­ge­ne Regel­prä­zi­si­on. Der Stell­win­kel von 90 Grad ermög­licht einen gro­ßen Regel­be­reich. Das Stell­ver­hält­nis beträgt 300:1.

Die Kräf­te der strö­men­den Medi­en wer­den voll­stän­dig von den Lager­zap­fen der Drei­we­ge-Kugel­sek­tor­ven­ti­le auf­ge­nom­men, wes­halb pneu­ma­ti­sche oder elek­tri­sche Antrie­be nur gerin­ge Betä­ti­gungs­kräf­te benö­ti­gen. Das rela­tiv klei­ne Antriebs­dreh­mo­ment bleibt zudem über den gesam­ten Betä­ti­gungs­be­reich nahe­zu kon­stant. Ände­run­gen des Dif­fe­renz­drucks haben des­we­gen kaum Aus­wir­kun­gen auf die Regel­prä­zi­si­on der Drei­we­ge-Kugel­sek­tor­ven­ti­le. Der Antriebs­auf­bau kann belie­big am obe­ren oder unte­ren Wel­lenen­de erfol­gen. So ergibt sich eine hohe Fle­xi­bi­li­tät bei der Anpas­sung an unter­schied­li­che Einbausituationen.

Vor allem im Zusam­men­spiel mit dem digi­ta­len Stel­lungs­reg­ler Typ 8049 von Schu­bert & Sal­zer kön­nen die Drei­we­ge-Kugel­sek­tor­ven­ti­le ihr Regel­po­ten­zi­al voll aus­schöp­fen. Neben einer Ex- und FM-Aus­füh­rung kann der Reg­ler auch mit IO-Link aus­ge­stat­tet wer­den. Damit ste­hen umfang­rei­che Zustands­da­ten für die Ana­ly­se und vor­aus­schau­en­de Instand­hal­tungs­pla­nung bezie­hungs­wei­se Pre­dic­ti­ve Main­ten­an­ce bereit.

Drei­we­ge-Kugel­sek­tor­ven­ti­le bie­ten einen hohen Mehr­wert in den Tem­pe­ri­er- und Misch­pro­zes­sen der Chemie‑, Lebensmittel‑, Stahl‑, und Geträn­ke­indus­trie sowie bei der Ener­gie­er­zeu­gung, der Her­stel­lung von Kunst­stoff- bezie­hungs­wei­se Gum­mi­pro­duk­ten und beim Ein­satz in Prüfständen.
