Digi­ta­le Signal­über­tra­gung für ana­lo­ge Sensoren

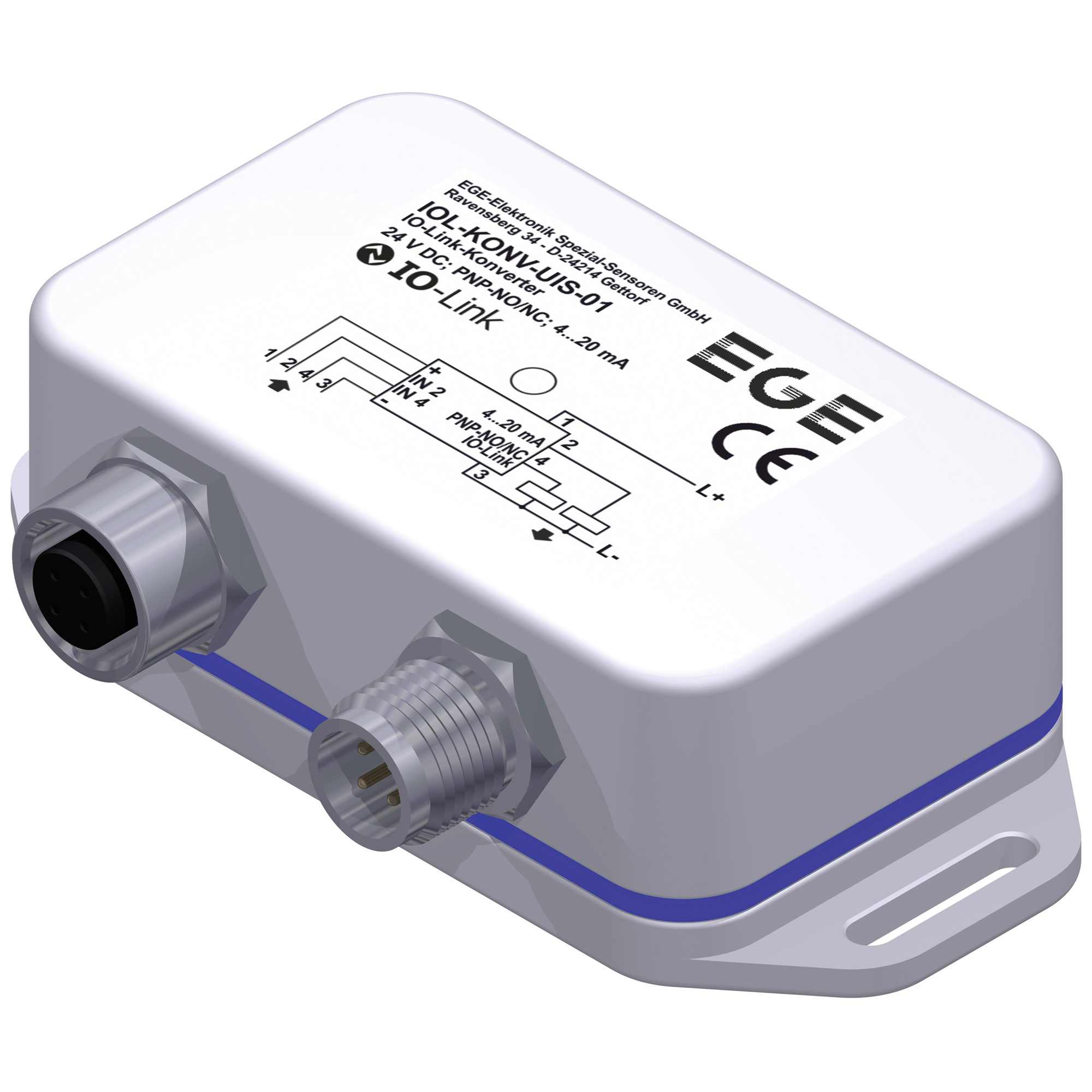

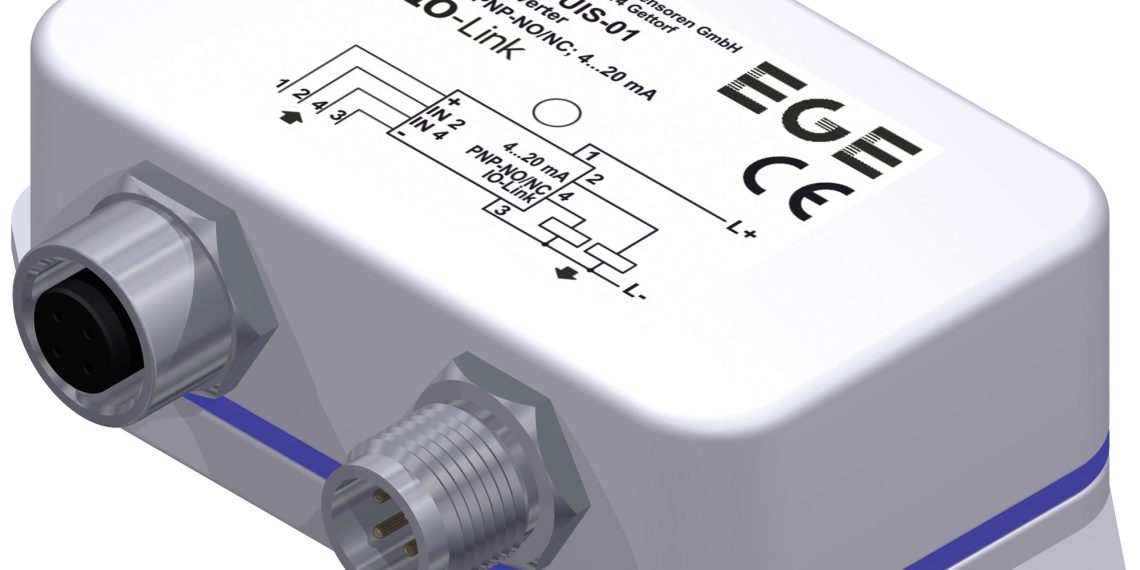

EGE prä­sen­tiert mit dem mul­ti­funk­tio­na­len IO-LINK-Kon­ver­ter IOL-KONV-UIS-01 eine kom­pak­te Lösung zur stör­frei­en digi­ta­len Signal­über­tra­gung von her­kömm­li­chen Sen­so­ren per IO-Link. Je nach Kon­fi­gu­ra­ti­on kann der Kon­ver­ter bis zu zwei ana­lo­ge Aus­gangs­wer­te (0…10 Volt, 4…20 Mil­li­am­pere) oder Schalt­si­gna­le des ange­bun­de­nen Sen­sors erfas­sen, die er anschlie­ßend in digi­ta­li­sier­ter Form an einen IO-Link-Mas­ter über­trägt. Neben dem Digi­tal-Aus­gang zur Pro­zess­da­ten­über­mitt­lung besitzt das Gerät einen zwei­ten, ana­lo­gen Aus­gang zur Aus­ga­be pro­gram­mier­ba­rer Strom- oder Schalt­si­gna­le. Alle her­kömm­li­chen Sen­so­ren von EGE oder ande­ren Her­stel­lern las­sen sich unab­hän­gig von Funk­ti­ons­prin­zip und Mess­zweck dar­an anschließen.

Dar­über hin­aus bie­tet der IO-LINK-Kon­ver­ter zusätz­li­che Über­wa­chungs­funk­tio­nen: Wei­chen Strom­ver­brauch oder Betriebs­span­nung des ange­schlos­se­nen Sen­sors zum Bei­spiel kor­ro­si­ons­be­dingt von den hin­ter­leg­ten Soll­wer­ten ab, sen­det der Kon­ver­ter eine Feh­ler­mel­dung als IO-Link-Event an die Steue­rung. Zum Schutz der eige­nen Elek­tro­nik ver­fügt der Wand­ler über eine Tem­pe­ra­tur­über­wa­chung, Kurz­schluss­erken­nung sowie eine ein­stell­ba­re Abschalt­funk­ti­on bei Über­las­tung. Eine Mehr­farb-LED in der Gehäu­se­front zeigt gut erkenn­bar den Betriebs­zu­stand an. Durch den Anschluss an Sen­so­ren und IO-LINK-Mas­ter über M12-Steck­ver­bin­der ent­fällt jeg­li­cher Ver­ka­be­lungs­auf­wand. Die Befes­ti­gungs­la­schen am kom­pak­ten, in Schutz­art IP67 aus­ge­führ­ten Kon­ver­ter-Gehäu­se ermög­li­chen unter allen Ein­bau­be­din­gun­gen eine fle­xi­ble Mon­ta­ge in der Nähe des Sen­sors. Die Para­me­trie­rung des Kon­ver­ters gemäß IO-Link-Device Descrip­ti­on V1.1 erfolgt mit­tels eines Engi­nee­ring-Tools über die IO-Link-Schnittstelle.
