Dicht­heits­prü­fung von Blister-Verpackungen

Blis­ter-Ver­pa­ckun­gen sind weit ver­brei­te­te Ver­pa­ckungs­lö­sun­gen, ins­be­son­de­re in der Pharma‑, Lebens­mit­tel- und Kon­sum­gü­ter­in­dus­trie. Sie bestehen typi­scher­wei­se aus einer trans­pa­ren­ten Kunst­stoff­form (Blis­ter) und einer rück­sei­ti­gen Deck­fo­lie (meist Alu­mi­ni­um oder Kunst­stoff), die die Pro­duk­te ein­zeln ver­sie­gelt und schützt.

Ihr Ein­satz bie­tet zahl­rei­che Vor­tei­le: Sie ermög­li­chen eine kla­re Pro­dukt­prä­sen­ta­ti­on, schüt­zen zuver­läs­sig vor Umwelt­ein­flüs­sen wie Feuch­tig­keit, Sauer­stoff oder Kei­men und erleich­tern die por­tio­nier­te Ent­nah­me ein­zel­ner Ein­hei­ten. Hier­bei ist die Dicht­heits­prü­fung ein essen­zi­el­ler Bestand­teil der Qua­li­täts­kon­trol­le bei der Her­stel­lung von Blis­ter-Ver­pa­ckun­gen, denn Undich­tig­kei­ten kön­nen zu Kon­ta­mi­na­ti­on, Wirk­stoff­ver­lust oder Pro­dukt­ver­derb füh­ren. Dabei wird sicher­ge­stellt, dass jede Ver­pa­ckung luft- und feuch­tig­keits­dicht ver­schlos­sen ist.

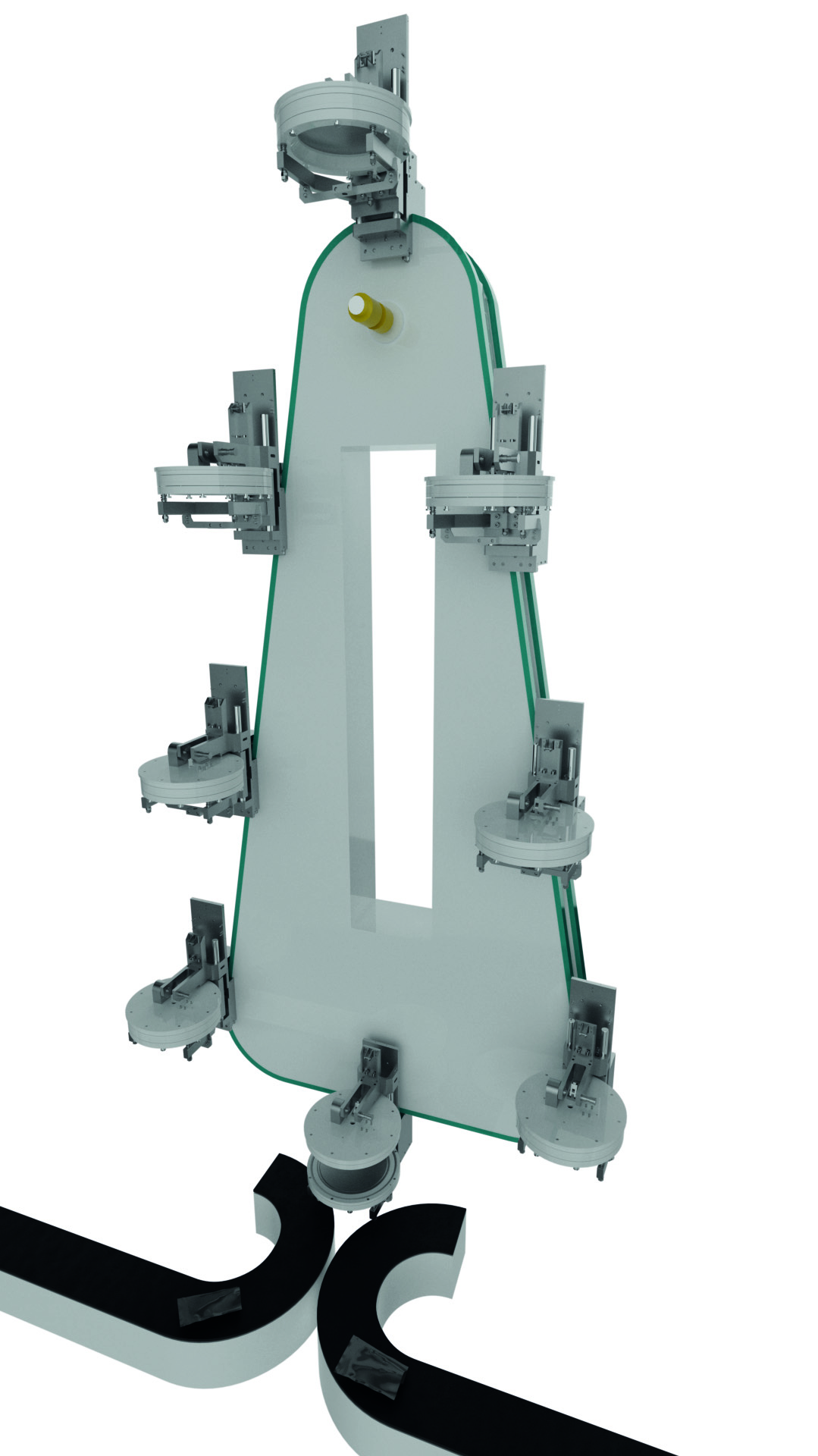

Für die Inte­gra­ti­on der Dicht­heits­prü­fung von fle­xi­blen Blis­ter-Ver­pa­ckun­gen in den Pro­duk­ti­ons­pro­zess wur­de eine Inli­ne-Prüf­an­la­ge ent­wi­ckelt. Hier­bei kommt die von der Fir­ma POLMAN AIMES ent­wi­ckel­te QLOOP Tech­no­lo­gie und Prüf­tech­nik von CETA zum Ein­satz. In einer platz­spa­ren­den umlau­fen­den Prüf­an­la­ge mit meh­re­ren Prüf­köp­fen las­sen sich fle­xi­ble Blis­ter-Ver­pa­ckun­gen mit Unter­druck auf Dicht­heit prüfen.

Das Pro­dukt wird in eine Halb­scha­le ein­ge­legt. Die Ober­scha­le fährt zu und der geschlos­se­ne Prüf­kopf fährt wei­ter. Die spe­zi­ell für die­sen Ein­satz ent­wi­ckel­ten CETA Prüf­ge­rä­te fah­ren mit den Prüf­köp­fen mit und füh­ren dabei die Dicht­heits­prü­fung unter Ein­satz des Prüf­me­di­ums Druck­luft durch. Hier­bei wird eine lecka­ge­be­ding­te Druck­än­de­rung gemes­sen. Nach Ende des Prüf­zy­klus erfolgt wie­der ein zykli­sches voll­au­to­ma­ti­sches Ent- und Bela­den des Prüf­kop­fes. Prüf­drü­cke zwi­schen ‑100 mbar und ‑800 mbar wer­den in den Prüf­ge­rä­ten selbst erzeugt. In

Abhän­gig­keit vom Prüf­kopf und der Takt­ra­te las­sen sich Loch­grö­ßen bis hin­ab zu 20 µm erken­nen. Je nach Aus­le­gung der Anla­ge las­sen sich meh­re­re 100 Tei­le pro Minu­te prü­fen. Die Über­tra­gung der Mess­ergeb­nis­se vom Prüf­ge­rät an die über­ge­ord­ne­te Steue­rung ermög­licht die Rück­ver­folg­bar­keit (Tracea­bi­li­ty).

CETA Prüf­ge­rä­te und Kali­brier­nor­ma­le wer­den bei Erst­aus­lie­fe­rung stan­dard­mä­ßig — ohne Auf­preis — mit einem DAkkS-akkre­di­tier­ten und inter­na­tio­nal aner­kann­ten Kali­brier­schein aus­ge­lie­fert (kon­form zur DIN EN ISO/ IEC 17025). Die Gewähr­leis­tung für Prüf­ge­rä­te beträgt 3 Jah­re (optio­nal bis auf 5 Jah­re ver­län­ger­bar). Dies kommt dem Kun­den in vor­teil­haf­ter Wei­se zugu­te. Die Unter­neh­men CETA Test­sys­te­me und POLMAN AIMES arbei­ten seit meh­re­ren Jah­ren sehr erfolg­reich zusammen.

CETA Test­sys­te­me, mit Sitz in Hil­den, ist seit mehr als 35 Jah­ren als Lösungs­an­bie­ter und Qua­li­täts­her­stel­ler von Dicht­heits- und Durch­fluss­prüf­ge­rä­ten der 100 % End-of-Line Prü­fung tätig. Als Prüf­me­di­um wird Druck­luft ein­ge­setzt. Meh­re­re tau­send CETA Prüf­ge­rä­te sind welt­weit zur Qua­li­täts­si­che­rung in Fer­ti­gungs­li­ni­en im Ein­satz. Mit einem umfas­sen­den Ange­bot an Prüf­ge­rä­ten und geeig­ne­tem Zube­hör lässt sich für prak­tisch jede Prüf­auf­ga­be die pas­sen­de Prüf­tech­nik finden.

Die POLMAN AIMES mit Stand­or­ten in Wis­mar, Deutsch­land, und Jed­dah, Sau­di-Ara­bi­en, ist ein aner­kann­ter Exper­te für Indus­trie­ro­bo­tik und Pro­zess­au­to­ma­ti­on. Das Unter­neh­men hat mehr als 30 Jah­re Erfah­rung in der Indus­trie­au­to­ma­ti­on und hat sich auf die Ent­wick­lung maß­ge­schnei­der­ter Lösun­gen spe­zia­li­siert. Unter Ein­satz der inno­va­ti­ven und paten­tier­ten QLOOP Tech­no­lo­gie erge­ben sich ins­be­son­de­re in auto­ma­ti­sier­ten Pro­duk­ti­ons­li­ni­en deut­li­che Prozessvorteile.

Die Mes­se FACHPACK in Nürn­berg ist seit über 40 Jah­ren der zen­tra­le Treff­punkt der Ver­pa­ckungs­in­dus­trie in Euro­pa. Die Fach­be­su­cher erhal­ten einen umfas­sen­den Über­blick über das The­ma Pro­dukt­ver­pa­ckung, von der Her­stel­lung bis hin zur Qua­li­täts­si­che­rung und Logistik.

CETA stellt gemein­sam mit der POLMAN AIMES vom 23.–25.09.2025 auf der FACHPACK 2025 in Nürn­berg aus (Hal­le 7, Stand 7–625). Hier wird erst­mals der Prüf­stand zur Dicht­heits­prü­fung fle­xi­bler Ver­pa­ckun­gen vor­ge­stellt. Inter­es­sier­te Fach­be­su­cher kön­nen sich vor Ort über Lösun­gen der indus­tri­el­len Dicht­heits­prü­fung in der Ver­pa­ckungs­in­dus­trie informieren.
