Crimpfreie Steck­ver­bin­der für Pho­to­vol­ta­ik Anlagen

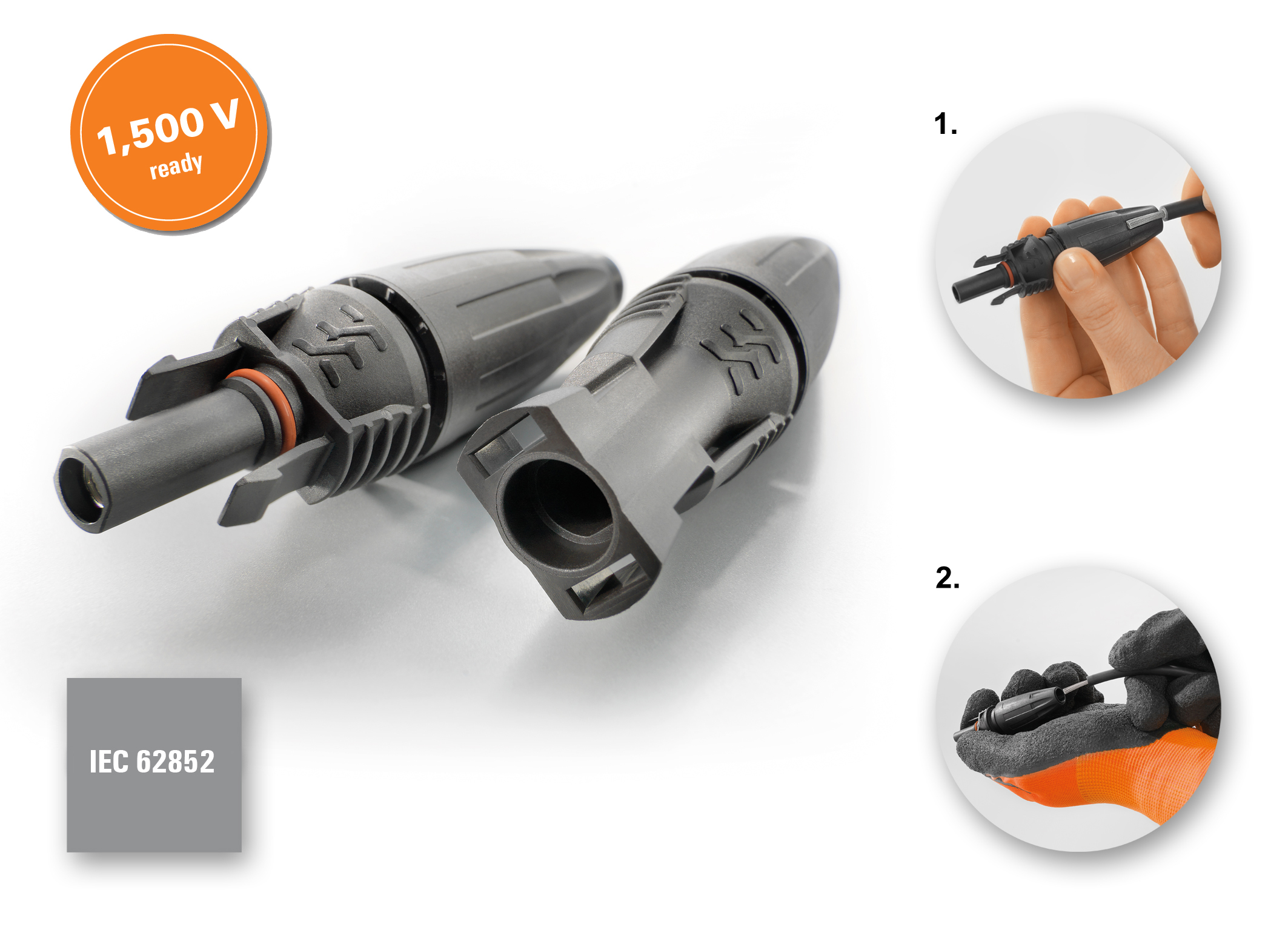

Weid­mül­ler Steck­ver­bin­der „PV-Stick“ mit „PUSH IN“-Anschluss jetzt auch für 1.500 Volt DC-Anla­gen. – Pho­to­vol­ta­ik-Steck­ver­bin­der ent­spricht der Norm IEC 62852 und ist TÜV geprüft. – Der schnells­te crimpfreie Steck­ver­bin­der für Photo­vol­taik Anla­gen:  Ste­cken – dre­hen – Strom!

Der neue „PV-Stick“ mit „Push IN“-Anschlusstechnik für 1.500 DC-Anla­gen ist Bestand­teil des breit ange­leg­te Weid­mül­ler Spek­trum an inno­va­ti­ven und zu­verlässigen Kom­po­nen­ten für die Instal­la­ti­on von Pho­to­vol­ta­ik­an­la­gen. Der Steck­ver­bin­der ent­spricht der Norm IEC 62582 und ist TÜV geprüft. Dar­über hin­aus lässt sich auch der bekann­te WM4 C mit Crimp­kon­takt pro­blem­los in 1.500 Volt DC-Pho­to­vol­ta­ik-Anla­gen einsetzen.

Mit dem „PV-Stick“ bie­tet Weid­mül­ler einen Steckve­rbin­der mit „Push IN“-An­schlusstechnik für Pho­to­vol­ta­ik­an­la­gen an und erfüllt damit die Kun­den­an­for­de­rung nach einer ein­fa­chen, schnel­len sowie siche­ren Mon­ta­ge ohne den Ein­satz von gro­ßem und kom­ple­xen Werk­zeug. Die inno­vative „Push IN“-Anschlusstechnik spart min­des­tens 50% Zeit bei der Ver­ka­be­lung von Solar­an­la­gen – ohne Ein­bu­ßen bei der Qua­lität. Das zuver­läs­si­ge, si­chere Anschlie­ßen der Steck­ver­bin­der geschieht mit weni­gen Schrit­ten: abiso­lier­ten Lei­ter ein­fach in den Steck­ver­bin­der ste­cken, Ver­schlusskappe zu­drehen – fer­tig. Ein deut­lich wahr­nehm­ba­rer „Klick“ signa­li­siert den per­fekten, siche­ren Anschluss. Eine gut sicht­ba­re Mar­kie­rung an der Ver­schluss­kappe dient als exak­ter Indi­ka­tor zur Bestim­mung der Abiso­lier­län­ge. Leiterquer­schnitte von 4 mm² bzw. 6 mm² las­sen sich in weni­gen Se­kunden am „PV-Stick“ „anschla­gen“, es sind weder Ader­end­hül­sen, Crimp­kon­tak­te noch Crimp-Werk­zeug notwen­dig. Die Bemes­sungs­da­ten sind: 30 A und 1.500 VDC (IEC). Der inno­va­ti­ve „PV-Stick“ mit  „Push IN“-Anschlusstechnik und „Typ 4“-Steckgesicht ver­zich­tet auf Crimp­kon­tak­te und Crimp­werk­zeug, so dass Kon­takt­feh­ler ver­mieden wer­den. Das ergo­no­mi­sche und funk­tio­na­le Design des PV-Steck­­ver­­­bin­ders ermög­licht eine pro­blem­lo­se, schnel­le und ein­fa­che Konfektio­nie­rung selbst unter erschwer­ten Bedin­gun­gen, etwa bei Arbei­ten in gro­ßer Höhe. Der „PV-Stick“ ent­spricht der Norm IEC 62582 und ist TÜV geprüft.

Anwen­der schlie­ßen PV-Lei­tun­gen mit einem Lei­tungs­durch­mes­ser von 5,5 bis 7,5 mm im „Hand­um­dre­hen“ am „PV-Stick“ an. Für das sekun­den­schnel­le An­schließen ist der innova­tive Leiteran­schluss in „PUSH IN“-Technologie verant­wortlich. Nach dem Abiso­lie­ren der PV-Lei­tung, vor­zugs­wei­se mit dem Mul­ti­funk­ti­ons­werk­zeug „mul­ti-stri­pax PV“ von Weid­mül­ler erfolgt die Mon­ta­ge des „PV-Stick“ in drei ein­fa­chen Schrit­ten getreu dem Mot­to: „Ste­cken, dre­hen, Strom!“ Zuerst erfolgt die direk­te Kon­tak­tie­rung des abiso­lier­ten Lei­ters im „PUSH IN“-Anschlusssystem des Steck­verbinders. Der Schie­ber im vor­mon­tier­ten „PV-Stick“ spannt die Feder für den Lei­teran­schluss vor, der abiso­lier­te Lei­ter wird ein­fach in den Schie­ber ein­ge­legt. Die­ses Kon­struk­ti­ons­prin­zip gewähr­leis­tet eine Tren­nung von mecha­ni­scher und elektri­scher Funk­ti­on. Beim Ein­schie­ben wird der Schie­ber durch die Lei­ter­iso­lie­rung bewegt, so dass selbst fein­dräh­ti­ge Lei­ter beim Ein­füh­ren nicht aufsplei­ßen. Die an­zuschließende fein­dräh­ti­ge Lei­tung muss nicht mit einer Ader­end­hül­se oder einem Crimp­kon­takt ver­se­hen wer­den. Das Ver­ras­ten des Lei­ters beglei­tet eine deut­lich hör- und fühl­ba­re Rück­mel­dung. Nach dem „Klick“ prü­fen Anwen­der durch kur­zes Zurück­zie­hen die elek­tri­sche Kon­tak­tie­rung. Die Kon­tak­tie­rung zeich­net sich durch hohe Lei­ter­aus­zugs­kräf­te aus. Im drit­ten und letz­ten Schritt erfolgt die Zugentlas­tung und Abdich­tung – die schraub­ba­re Ver­schluss­kap­pe wird ein­fach ange­zo­gen. Die­ser Vor­gang kann ein­fach per Hand oder mit dem „Mul­ti-Tool PV“ erfol­gen. Das „Mul­ti-Tool PV“ inte­griert in einem Set zwei Werk­zeu­ge, die mit vie­len unterschied­lichen Funk­tio­nen ausge­stattet sind und die Ver­ar­bei­tung und Kon­fek­tio­nie­rung von Weid­mül­ler PV-Steck­ver­bin­dern erleichtern.

Die Pho­to­vol­ta­ik Steck­ver­bin­der „PV-Stick“ sind in gesteck­tem Zustand in Schutz­art IP 65 aus­ge­führt – offen: IP 2x, fin­ger­si­cher. Bei Tem­pe­ra­tu­ren von ‑40 °C bis +85 °C ist der PV-Steck­ver­bin­der dau­erge­brauchs­fä­hig und trotzt damit auch wid­ri­gen Umge­bungs­tem­pe­ra­tu­ren. Durch das ergo­no­mi­sche Design fal­len die Kon­fek­tio­nie­rung und Instal­la­ti­on selbst unter erschwer­ten Bedin­gun­gen leicht. Der ein­ge­setz­te Kunst­stoff ist UV-fest nach EN ISO 4892–2, bestän­dig gegen MoS₂ und Com­po BI58 nach DIN EN ISO 175 sowie bestän­dig gegen Ammo­ni­ak nach UL486E: April 28, 2010. Der „PV-Stick“ kann somit auch dort ein­ge­setzt wer­den, wo PV-Anla­gen Ammo­niak­ga­sen aus­ge­setzt sind.

Die inno­va­ti­ven, schnell kon­fek­tio­nier­ba­ren Pho­to­vol­ta­ik Steck­ver­bin­der „PV-Stick“ mit „PUSH IN“-Anschlusstechnik lie­fert Weid­mül­ler als „PV-Stick Set“. Das Set besteht aus je einem „PV-Stick Stift“ und „PV-Stick Buch­se“. Dar­über hin­aus kom­men „PV-Stick Buch­se“ und „PV-Stick Stift“ in Ver­pa­ckungs­ein­hei­ten von 10, 50 oder 200 Stück zum Kun­den auf die Baustelle.
