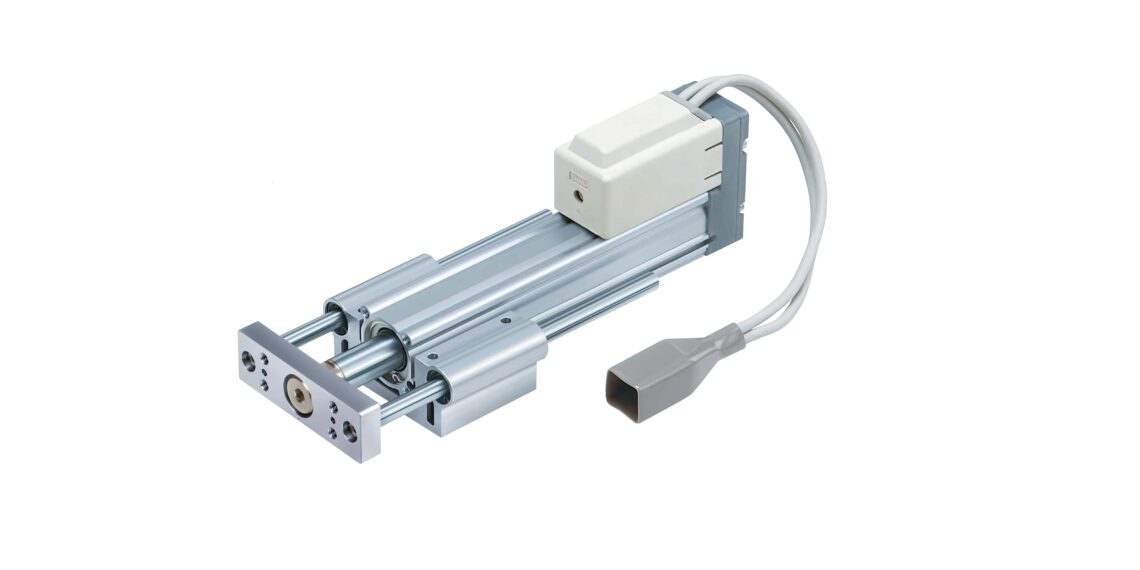

Bat­te­rie­lo­ser Absolut-Encoder

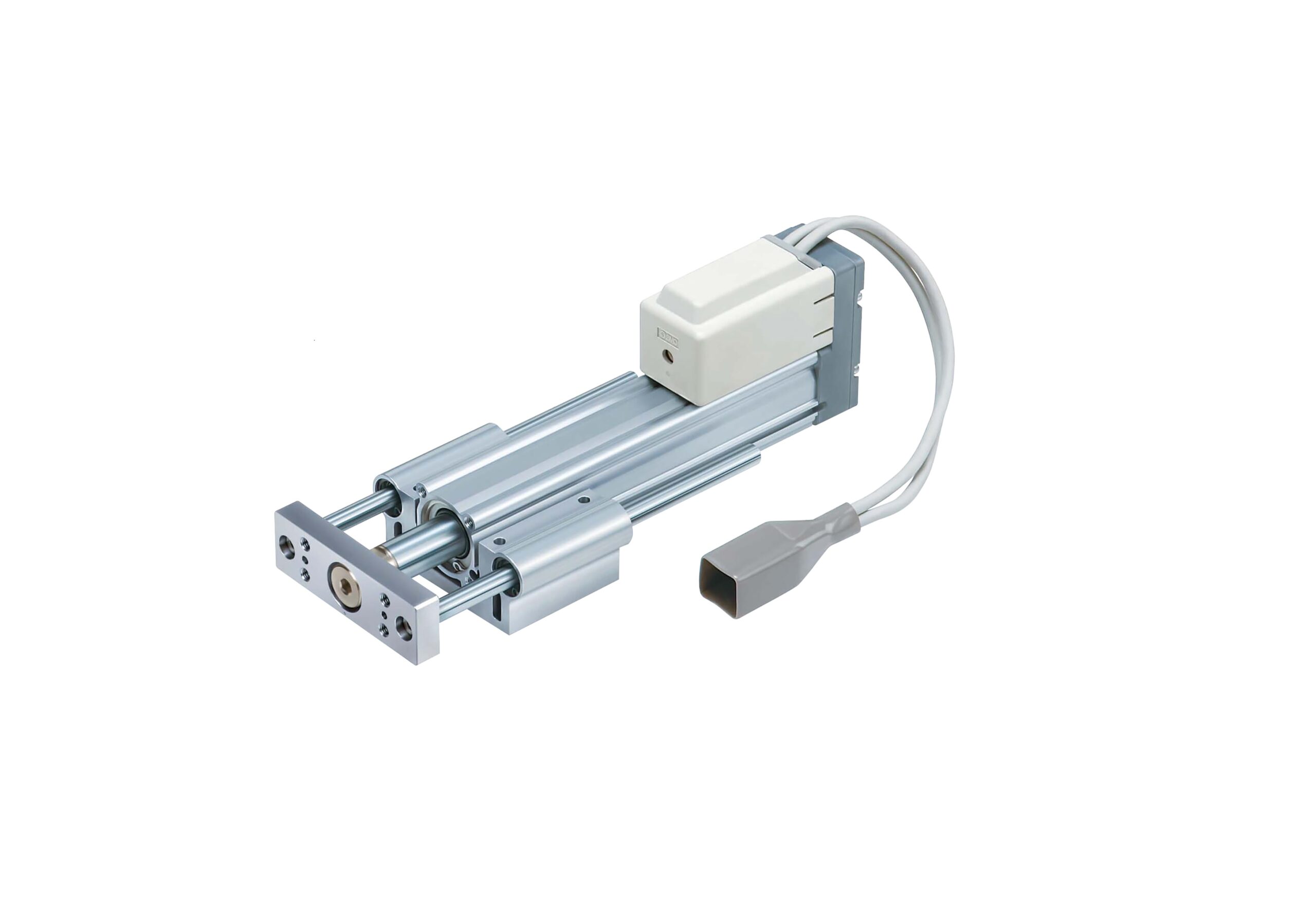

Von Pick-and-Place-Anwen­dun­gen über das Be- und Ent­la­den bei der Werk­stück­be­för­de­rung oder deren prä­zi­ser Posi­tio­nie­rung bis hin zur hori­zon­ta­len und ver­ti­ka­len Beför­de­rung: Für diver­se Anwen­dun­gen ver­trau­en Inge­nieu­re bran­chen­über­grei­fend auf elek­tri­sche Antrie­be. Um der­ar­ti­ge und wei­te­re Anfor­de­run­gen noch bes­ser zu erfül­len, hat SMC sei­ne bewähr­te Serie LEY opti­miert und um die Serie LEY#G in Kom­bi­na­ti­on mit einem bat­te­rie­lo­sem Abso­lut-Encoder ergänzt. Anwen­der pro­fi­tie­ren so neben den bereits umfang­rei­chen posi­ti­ven Merk­ma­len der Serie von redu­zier­ten Zyklus­zei­ten, einer höhe­ren Beschleu­ni­gung und erhöh­ter ver­ti­ka­ler Nutzlast.

Mit der Seri­en­er­wei­te­rung LEY#G trumpft SMC in punc­to Geschwin­dig­keit gleich in meh­rer­lei Hin­sicht auf: Denn im Ver­gleich zur bestehen­den Serie ver­bes­sert sich die Serie bei der Zyklus­zeit sowie der Beschleu­ni­gung und der maxi­ma­len Geschwin­dig­keit. So pro­fi­tie­ren Anwen­der von einer um 33 Pro­zent redu­zier­ten Zyklus­zeit (0,97 auf 0,65 Sekun­den), ver­gli­chen mit der Serie LEY25GA-300 bei einem Hub von 0 bis 300 Mil­li­me­ter. Zudem über­zeugt die neue Serie mit einer Beschleu­ni­gung von 10000 Mil­li­me­ter pro Qua­drat­se­kun­de, was eine Stei­ge­rung von 334 Pro­zent bedeu­tet – und gemein­sam mit der um 40 Pro­zent ver­bes­ser­ten maxi­ma­len Geschwin­dig­keit (700 Mil­li­me­ter pro Sekun­de) den Anwen­dern ein deut­li­ches Plus für die Pro­duk­ti­vi­tät bietet.

Zusätz­lich ent­fal­len mit der Kom­bi­na­ti­on aus bat­te­rie­lo­sem Abso­lut-Encoder zeit­auf­wän­di­ge Refe­renz­fahr­ten nach einem Span­nungs­ver­lust, etwa bei einem Not-Aus. Indem die Spei­che­rung der Posi­ti­on ohne Bat­te­rie gelingt, kann nicht nur ein Neu­start von der letz­ten Stopp-Posi­ti­on aus erfol­gen, son­dern auch der War­tungs­auf­wand gesenkt wer­den. Das spart nicht nur Zeit, Lager­be­darf und Kos­ten – bei­spiels­wei­se auf­grund regel­mä­ßig ent­fal­len­der Bat­te­rie­wech­sel – son­dern auch die Ent­sor­gung, was ein kla­rer Plus­punkt für die Umwelt ist und auf die Nach­hal­tig­keit sowie den Geld­beu­tel einzahlt.

Mit einer Posi­tio­nier­wie­der­hol­ge­nau­ig­keit von ±0,02 Mil­li­me­tern und einem Umkehr­spiel von maxi­mal 0,1 Mil­li­me­tern erfüllt die Serie LEY#G hohe Ansprü­che in Sachen Prä­zi­si­on – und dies auch bei einer ver­wend­ba­ren Nutz­last zwi­schen 2 und 46 Kilo­gramm (ver­ti­kal) bezie­hungs­wei­se 4 und 100 Kilo­gramm (hori­zon­tal) in der Bau­grö­ße 40. Um die Höchst­wer­te der Seri­en­er­wei­te­rung in Sachen Beschleu­ni­gung und Geschwin­dig­keit zu errei­chen, ste­hen dem elek­tri­schen Zylin­der die hoch­per­for­man­ten Schritt­mo­tor-Con­trol­ler der Seri­en JXC5H/6H und JXCEH/9H/PH zur Ver­fü­gung. Die Kom­mu­ni­ka­ti­on gelingt dabei über IO-Link, PROFINET, Ether­CAT oder EtherNet/IP, (Anwen­der kön­nen zwi­schen einem „Easy-Mode“ für den sofor­ti­gen Ein­satz und „Nor­mal-Mode“ für detail­lier­te­re Ein­stel­lun­gen wählen).

Das Leis­tungs­spek­trum macht die Serie LEY#G in Kom­bi­na­ti­on mit einem bat­te­rie­lo­sen Abso­lut-Encoder zur pas­sen­den Lösung für Anwen­dungs­mög­lich­kei­ten aller Art: von Hebe­an­wen­dun­gen, bei denen die Steue­rung von Positionier‑, Öff­nungs- und Schließ­vor­gän­gen erfor­der­lich ist, über schie­ben­de oder zie­hen­de Anwen­dun­gen bis hin zu Ein­press­an­wen­dun­gen mit kom­bi­nier­ten Posi­tio­nier- und Schub­steue­run­gen, um so die Zyklus­zeit zu redu­zie­ren. Kurz­um: Der elek­tri­sche Zylin­der der Serie LEY#G deckt in allen Bran­chen mit trans­port- und mon­ta­ge­be­zo­ge­nen Tätig­kei­ten ein brei­tes Ein­satz­spek­trum ab, um sich in der Pro­duk­ti­on zukunfts­fä­hig aufzustellen.
