All Electric Society-Park

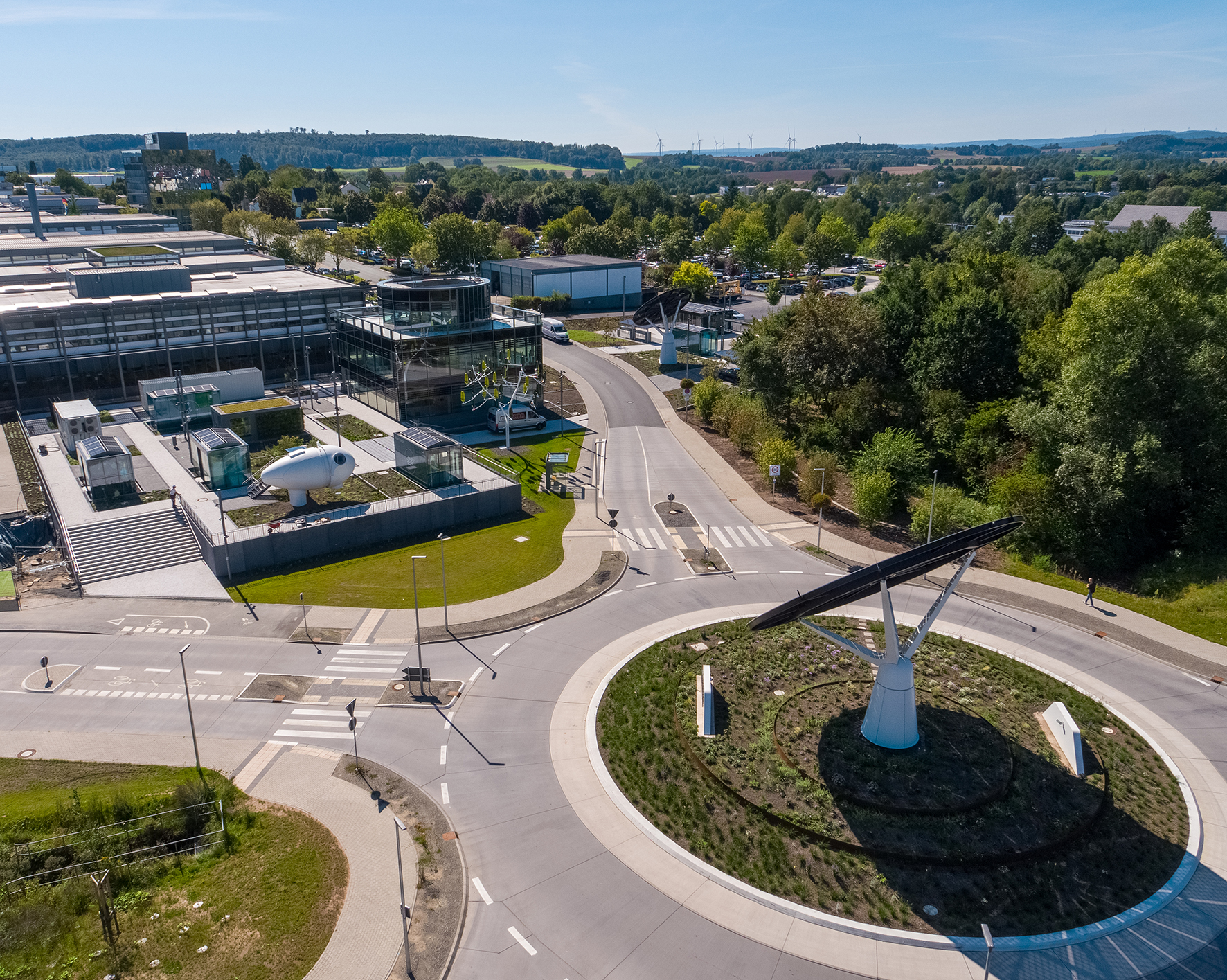

Herz­stück des auf rund 7600 Qua­drat­me­tern ent­stan­de­nen Ein­gangs­be­reichs des Phoe­nix Con­ta­ct Stand­orts in Blom­berg ist ein frei zugäng­li­cher Park, der das Zukunfts­bild der All Electric Socie­ty erleb­bar macht und ver­ständ­lich erklärt. Erken­nungs­merk­mal ist ein Solarbaum mit einem Durch­mes­ser von 12 Metern auf dem Kreis­ver­kehr direkt am Park. Die­ser ist um die Zen­tral­ach­se dreh­bar, um stets im rich­ti­gen Win­kel zur Son­ne zu stehen.

Anhand des Ener­gie­flus­ses von der Gewin­nung über die Wand­lung, Spei­che­rung und Ver­tei­lung bis hin zum opti­mier­ten Ener­gie­ein­satz zeigt der Park, wie die All Electric Socie­ty Wirk­lich­keit wer­den kann. Dabei ver­an­schau­li­chen rea­le Appli­ka­tio­nen, wie Sek­to­ren­kopp­lung funk­tio­niert und wel­che Tech­no­lo­gien die­se ermög­li­chen. Der Park stellt in ver­klei­ner­ter Form ein Abbild der rea­len Welt dar. Kuben aus Glas für die jewei­li­gen Appli­ka­tio­nen, Frei­flä­chen­an­la­gen sowie ein Pavil­lon mit Leit­war­te und Bespre­chungs­räu­men bil­den die Aus­stel­lungs­be­rei­che des Parks. Die­ser zeigt ein ganz­heit­li­ches Bild des scho­nen­den Res­sour­cen­ver­brauchs basie­rend auf vor­han­de­nen Technologien.

Sek­to­ren­kopp­lung

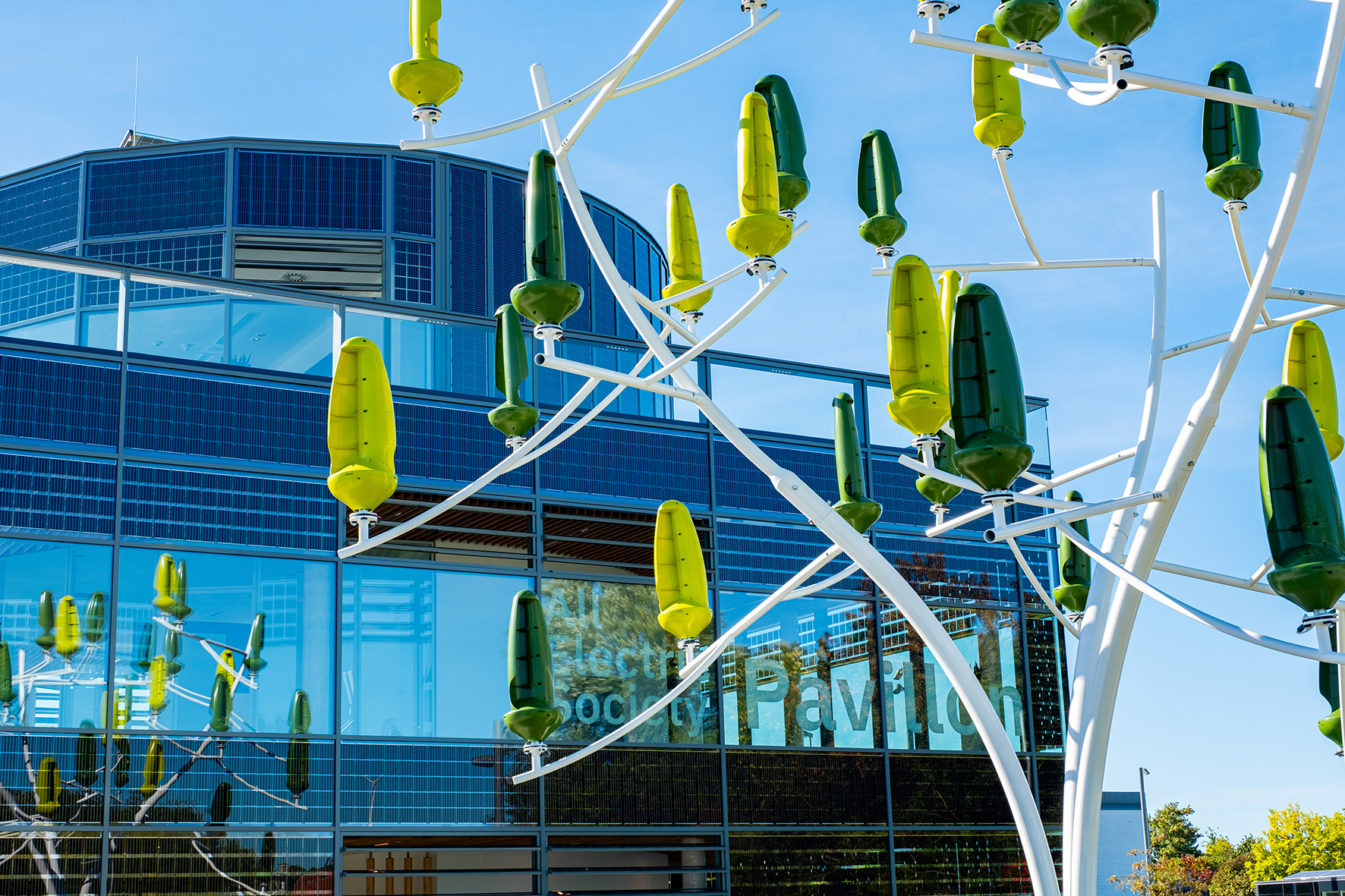

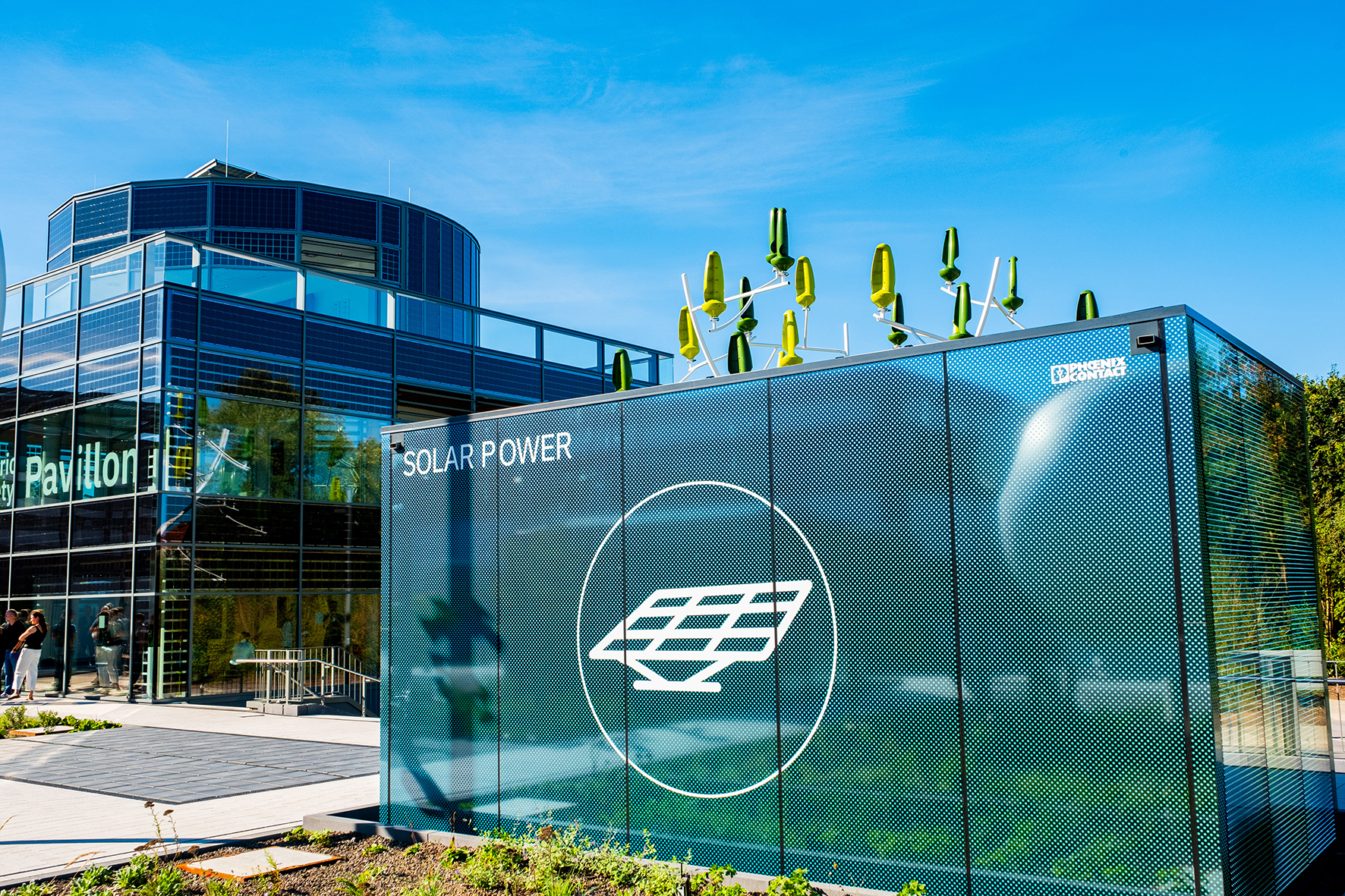

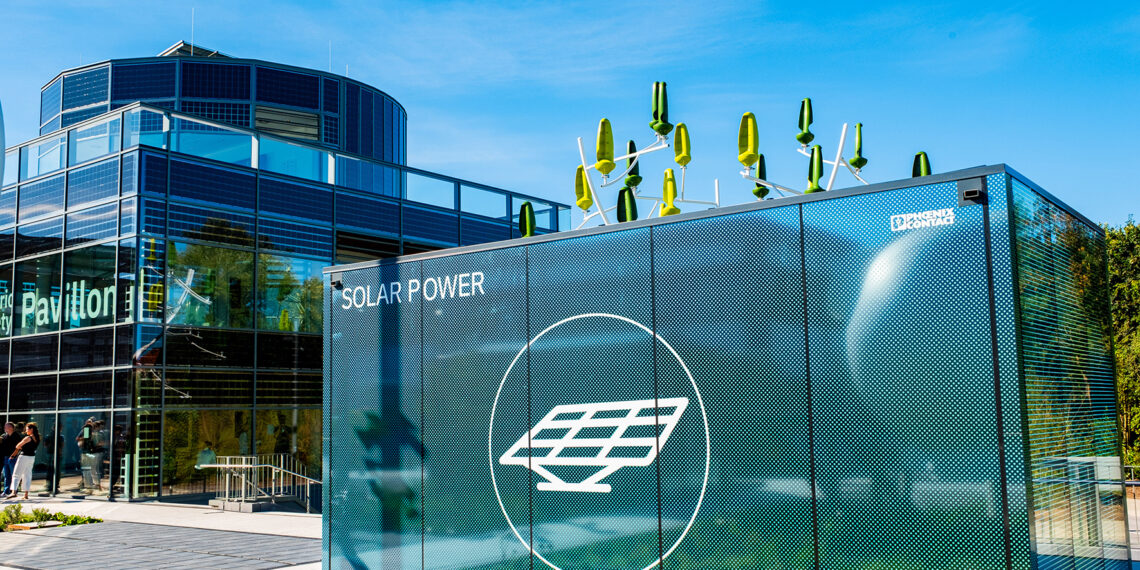

Der rote Faden durch den Park wird von dem Ener­gie- und Daten­fluss gebil­det. Ent­lang die­sem The­ma wer­den Appli­ka­tio­nen in einen sinn­haf­ten Zusam­men­hang gesetzt und deren gegen­sei­ti­ge Beein­flus­sung auf­ge­zeigt. Aus­gangs­ba­sis ist die Erzeu­gung von rege­ne­ra­ti­ver Ener­gie mit Solar und Wind. Im Park selbst sor­gen Solar­mo­du­le für den nach­hal­ti­gen Strom. Sie befin­den sich auf den Dächern der Cubes und der Lade­sta­tio­nen, sind in die Fas­sa­de des Pavil­lons inte­griert und als Boden­plat­ten ein­ge­setzt. Rund 550 Solar­mo­du­le sind im Park ver­baut und lie­fern 155.000 Kilo­watt­stun­den Strom pro Jahr. Das The­ma Wind­ener­gie wird exem­pla­risch durch eine begeh­ba­re Wind­gon­del im Park sowie durch einen Wind­tree ver­mit­telt. Schon bei klei­nen Wind­be­we­gun­gen dre­hen sich sei­ne grü­nen Blät­ter aus Kunst­stoff, die wie Tur­bi­nen funk­tio­nie­ren, und erzeu­gen so Ener­gie. Mit sei­nen 36 Blät­tern, soge­nann­ten Aero­le­afs, kann der Wind­tree in Sum­me 10,8 Kilo­watt-Peak Strom erzeugen.

Da die Res­sour­cen Son­ne und Wind nicht immer im glei­chen Maße zur Ver­fü­gung ste­hen, muss über­schüs­si­ge Ener­gie gespei­chert und bei Bedarf wie­der abge­ge­ben wer­den kön­nen. Hier­für wer­den bei­spiels­wei­se Bat­te­rie­spei­cher ein­ge­setzt. So kön­nen Ener­gie­ver­brau­cher jeder­zeit bei Bedarf mit die­ser Ener­gie ver­sorgt wer­den. Die Ener­gie­ver­brau­cher im Park sind die Gebäu­de, Elek­tro­la­de­säu­len und die Appli­ka­tio­nen im Park selbst. An die­sen Ver­brau­chern wer­den auch ver­schie­de­ne Opti­mie­rungs­maß­nah­men auf­ge­zeigt, die dazu die­nen, den Ener­gie­be­darf und Res­sour­cen­ein­satz zu senken.

Die elek­tri­sche Ver­bin­dung von Ener­gie­er­zeu­gern, ‑speichern‑, ‑ver­brau­chern und dem Mit­tel­span­nungs­netz erfolgt über eine Orts­netz­sta­ti­on. Dabei sorgt ein Ener­gie­ma­nage­ment­sys­tem für eine Balan­ce zwi­schen Erzeu­gern, Spei­chern und Ver­brau­chern. Ener­gie wird so in den benö­tig­ten Strom- und Span­nungs­be­rei­chen bereit­ge­stellt. Die­ses Sys­tem erfasst alle rele­van­ten Kenn­da­ten und steu­ert über die Orts­netz­sta­ti­on die ent­spre­chen­den Ener­gie­flüs­se. Im All Electric Socie­ty-Park wird jedoch nicht nur elek­tri­sche Ener­gie benö­tigt, son­dern auch wei­te­re Ener­gie­trä­ger. Die Kuben und der Pavil­lon im Park müs­sen bei­spiels­wei­se mit Wär­me oder Käl­te ver­sorgt wer­den. Die­ser Ener­gie­fluss wird durch ein eigen­stän­di­ges Wär­me- und Käl­te-Ener­gie­ma­nage­ment­sys­tem gesteu­ert. Hier­bei wer­den auch Wär­me­ver­lus­te, die beim Wan­deln von Ener­gie ent­ste­hen, berück­sich­tigt und genutzt. Zum Ein­satz kommt ein Eis­spei­cher mit zwei Wärmepumpen.

Die bei­den eigen­stän­di­gen Ener­gie­ma­nage­ment­sys­te­me „elek­tri­sche Ener­gie“ und „Wärme/Kälte“ wer­den zen­tral in einem über­la­ger­ten Ener­gie­ma­nage­ment­sys­tem zusam­men­ge­führt und ver­wal­tet. Die­ses steu­ert den gesam­ten Park in allen Energiebereichen.

Ener­gie­ef­fi­zi­enz

Eben­so wich­tig wie das Erfas­sen und Aus­wer­ten der Ener­gie­ver­brauchs- und Ener­gie­er­zeu­gungs­da­ten, um den Ener­gie­fluss steu­ern zu kön­nen, sind Effi­zi­enz­maß­nah­men, die den Ener­gie­ver­brauch sen­ken. Dies ist ein wesent­li­cher Punkt, um die All Electric Socie­ty Wirk­lich­keit wer­den zu las­sen. Nur mit einer zusätz­li­chen Sen­kung des pri­mä­ren Ener­gie­be­darfs durch Effi­zi­enz­maß­nah­men kann eine Ener­gie­ver­sor­gung, die auf erneu­er­ba­ren Res­sour­cen fußt, funk­tio­nie­ren. Ansatz­punk­te hier­für zeigt der Park mit dem ener­gie­op­ti­mier­ten Gebäudebetrieb.

Das The­ma Effi­zi­enz hat eben­falls einen engen Bezug zu Nach­hal­tig­keit. Auch die­ser Aspekt wird im Park berück­sich­tigt: Der Pavil­lon ist nach dem Crad­le to Crad­le Prin­zip gebaut, das heißt es wur­den nur Mate­ria­li­en ein­ge­setzt, die kreis­lauf­fä­hig sind. Die­ser Ansatz für eine durch­gän­gi­ge und kon­se­quen­te Kreis­lauf­wirt­schaft stellt das nach­hal­ti­ge Pro­du­zie­ren in den Vor­der­grund. Der Park ist seit Sep­tem­ber 2023 für Besu­chen­de frei zugänglich.
