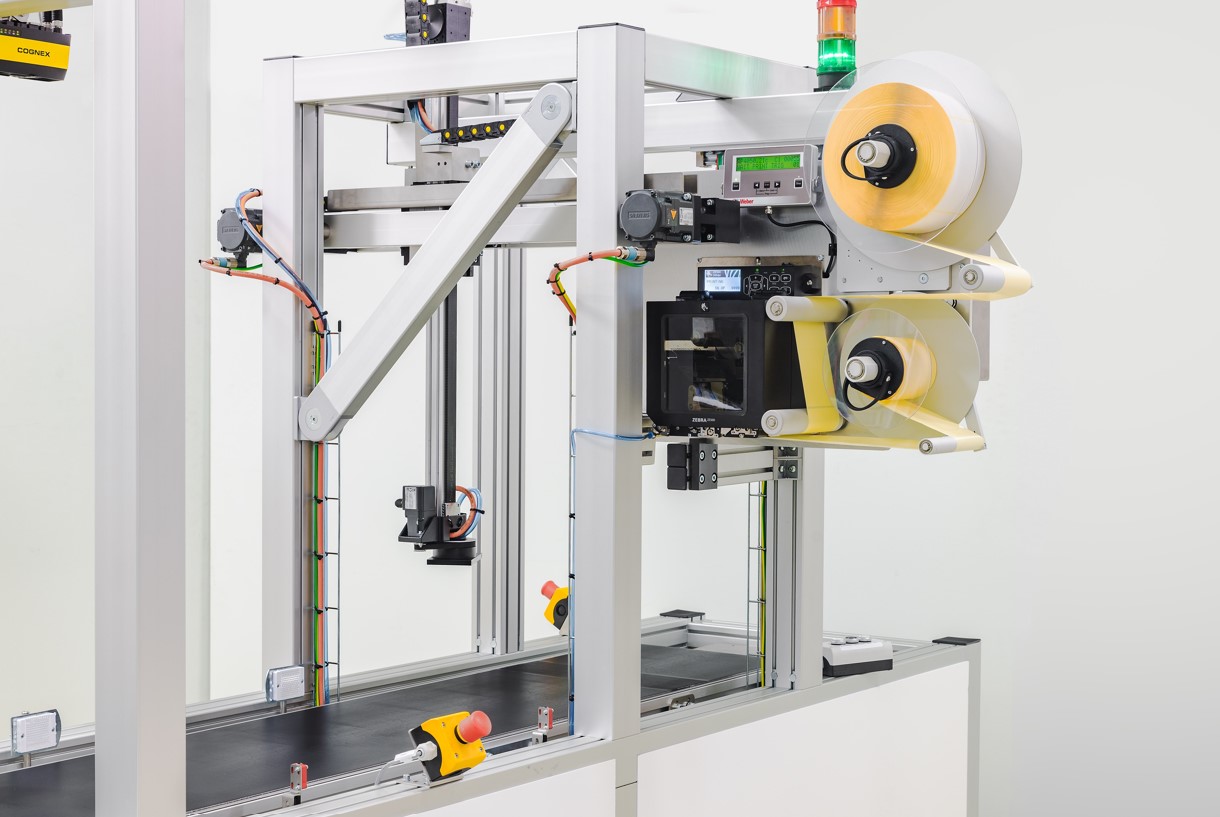

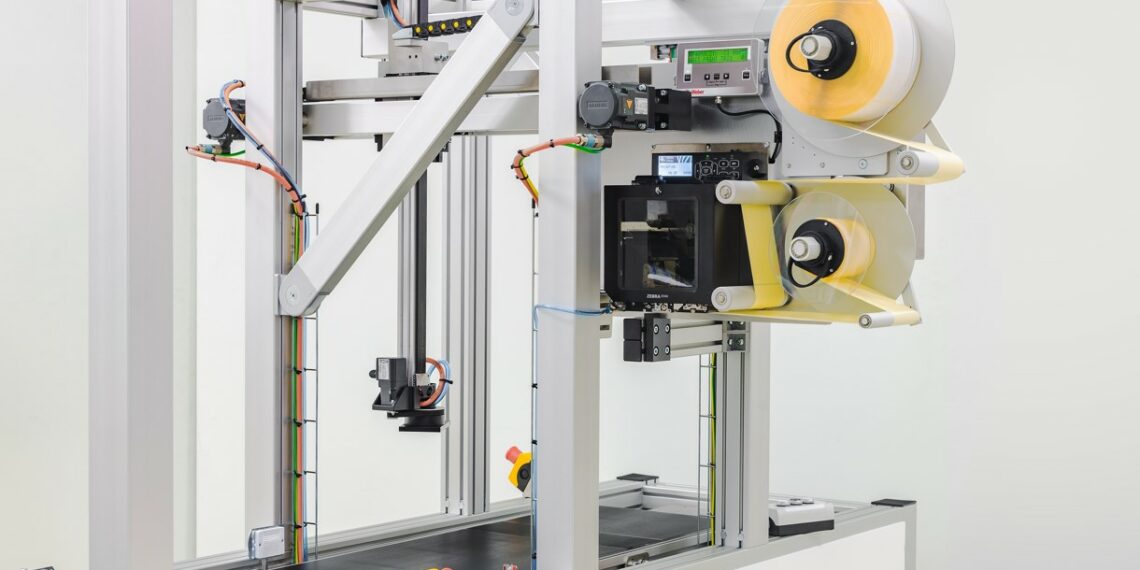

3D-Eti­ket­tier­por­tal — Ver­san­de­ti­ket­tie­rung ohne Produktausrichtung

Der Kenn­zeich­nungs­an­bie­ter Bluhm Sys­te­me bie­tet nun das 3D-Eti­ket­tier­por­tal Legi-Flex 6100 als PID- oder SLAM-Vari­an­te an. PID steht für „pro­duct iden­ti­fi­ca­ti­on“ und bringt vor­ge­druck­te Eti­ket­ten bei­spiels­wei­se zu Seria­li­sie­rungs­zwe­cken auf. Hin­ter SLAM ver­birgt sich das „ship­ping label align­ment modu­le“. Die­se Vari­an­te eig­net sich zum Auf­brin­gen indi­vi­du­ell gedruck­ter Ver­san­de­ti­ket­ten. Wei­te­re Beson­der­heit die­ser Ver­si­on ist die rotie­ren­de Stem­pel­plat­te, die es ermög­licht, die Eti­ket­ten in einem vor­de­fi­nier­ten Win­kel auf die Pro­duk­te aufzubringen.

Auto­ma­ti­sche Bestim­mung von Posi­ti­on und Volumen

Das 3D-Eti­ket­tier­por­tal hebt die Ver­san­de­ti­ket­tie­rung auf ein neu­es Level. Denn der Eti­ket­ten­druckspen­der ver­zich­tet auf die auf­wän­di­ge Aus­rich­tung von Pro­duk­ten ent­lang einer Refe­renz­kan­te. Er ist in der Lage, die Posi­ti­on und das Volu­men von Kar­to­na­gen und Beu­teln auf dem För­der­band mit­tels Kame­ra zu ermit­teln und sei­nen Appli­ka­tor genau dar­auf abzustimmen.

Drei­di­men­sio­na­le Bewe­gung des Spendehubs

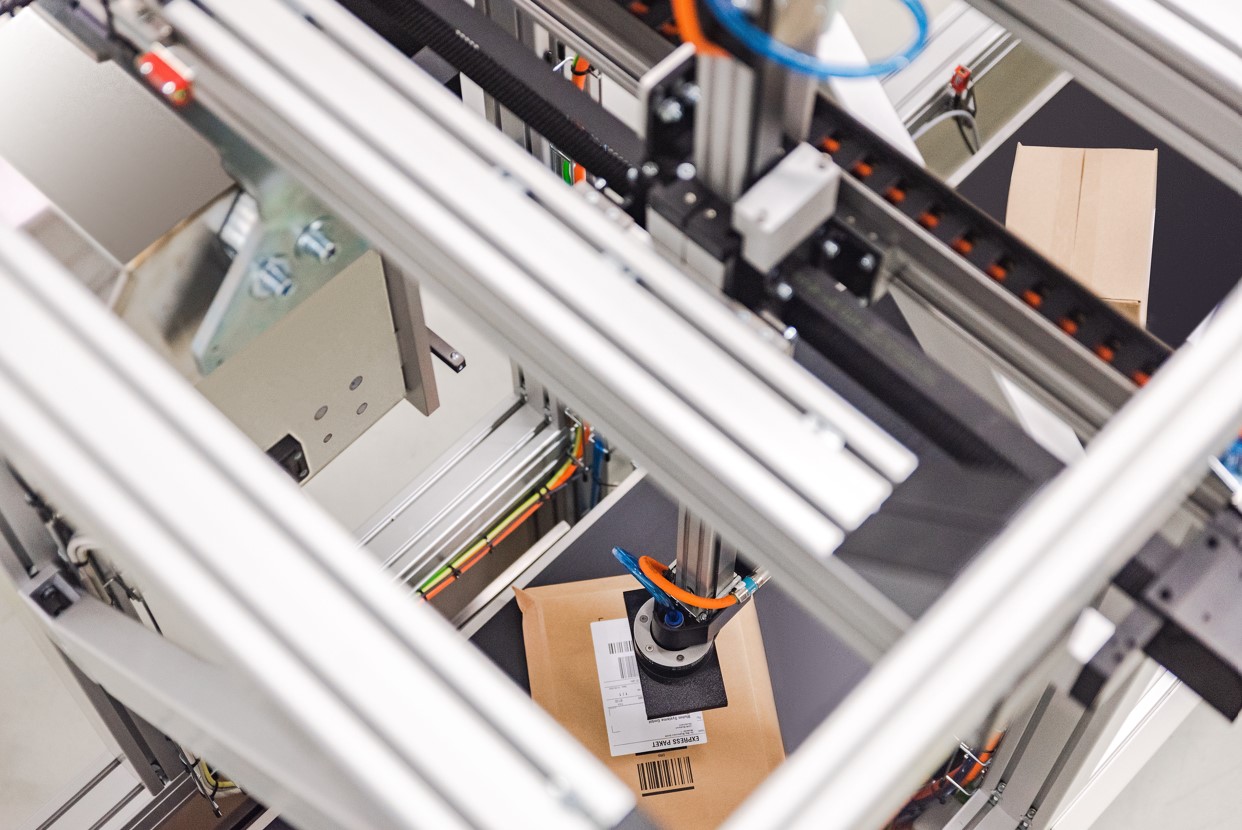

Ermög­licht wird dies durch ein mehr­ach­si­ges Ser­vo­an­triebs­sys­tem: Der Spen­de­hub ist an einem mehr­ach­si­gen Ser­vo­an­triebs­sys­tem befes­tigt, das ihm eine drei­di­men­sio­na­le Bewe­gung (X‑,Y- und Z‑Achse) und somit die per­fek­te Aus­rich­tung auf unter­schied­lich posi­tio­nier­te Pro­duk­te erlaubt.

So sorgt das Eti­ket­tier­por­tal für eine zuver­läs­si­ge Kenn­zeich­nung an zuvor genau defi­nier­ter Posi­ti­on, auch wenn sich Pro­duk­te auf einem För­der­band nicht exakt füh­ren bezie­hungs­wei­se ver­ein­zeln las­sen. Der Legi-Flex 6100 kann somit auch an beson­ders kur­zen und knapp bemes­se­nen Lini­en ein­ge­setzt wer­den und bie­tet maxi­ma­le Flexibilität.

Aber die ver­bau­te 3D-Smart­ka­me­ra des Bild­ver­ar­bei­tungs­spe­zia­lis­ten Cognex bie­tet noch mehr Mög­lich­kei­ten: Sie erkennt und berück­sich­tigt defi­nier­te Spots wie zum Bei­spiel Bar­codes, Hin­ter­grund­de­signs oder Uneben­hei­ten auf Kar­tons und ande­ren Ver­pa­ckun­gen. So kann sie den Eti­ket­tie­rer je nach Wunsch ent­we­der bestimm­te Stel­len über­kle­ben oder das Eti­kett direkt dane­ben auf­brin­gen lassen.

Hoch­ge­schwin­dig­keit

Der Legi-Flex 6100 eti­ket­tiert mit bis zu 60 Pake­ten pro Minu­te bezie­hungs­wei­se 3.600 Pake­te pro Stun­de in Hoch­ge­schwin­dig­keit. Die Eti­ket­tie­rung erfolgt berüh­rungs­los im Tamp­Blow-Ver­fah­ren ohne mecha­ni­sche Belas­tung der zu kenn­zeich­nen­den Pro­duk­te. Daher eig­net sich der Legi-Flex 6100 auch zur Kenn­zeich­nung beson­ders sen­si­bler Produkte.

Durch den Ein­satz von zwei gegen­über­lie­gen­den Sys­te­men lässt sich eine Zero Down­ti­me-Funk­ti­on ein­rich­ten: Im Fal­le des Aus­falls eines Gerä­tes bezie­hungs­wei­se beim erfor­der­li­chen Rol­len­wech­sel über­nimmt das ande­re Sys­tem die Eti­ket­tie­rung. Das ver­hin­dert Still­stand­zei­ten und führt zu hoher Pro­zess­si­cher­heit. Gleich­zei­tig gewähr­leis­tet das 3D-Eti­ket­tier­por­tal eine gefahr­lo­se Bedie­nung: Da der hoch­dy­na­mi­sche Spen­de­hub von Dru­cker und Eti­ket­ten getrennt ist, kann wäh­rend des Betriebs am inak­ti­ven red­un­dan­ten Druck­sys­tem gear­bei­tet wer­den. Die Eti­ket­ten­rol­len sind in ergo­no­mi­scher Höheangebracht.

Im 3D-Eti­ket­tier­por­tal wur­de die bewähr­te Eti­ket­tier­tech­nik bekann­ter Seri­en ver­baut. Daher kann die High End-Ver­sand­li­nie in kür­zes­ter Zeit eine sehr hohe Men­ge Pro­duk­te kon­ti­nu­ier­lich (ohne Stopp) etikettieren.
