Wär­me­bild­ka­me­ra­ker­ne für Temperaturmessungen

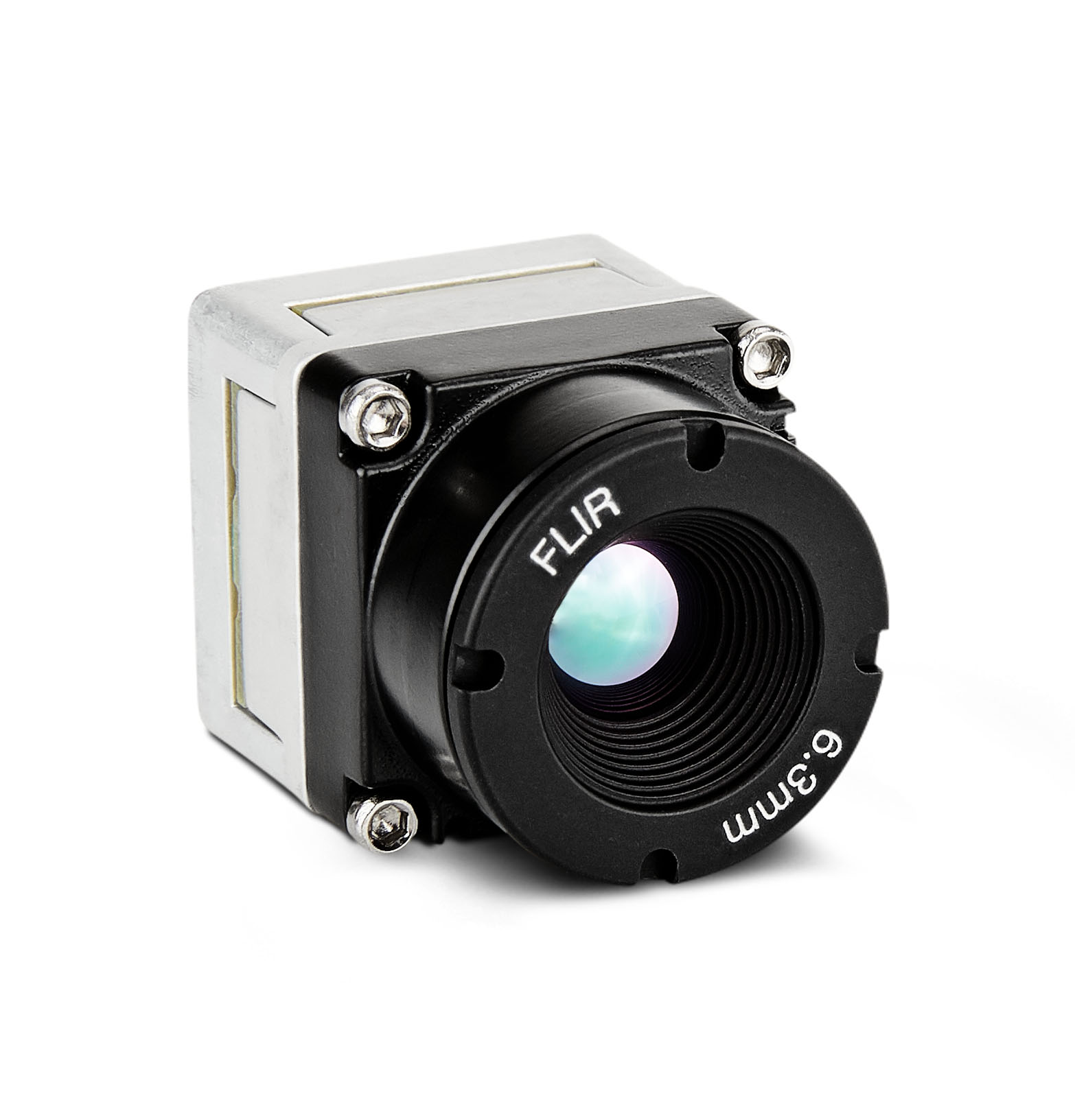

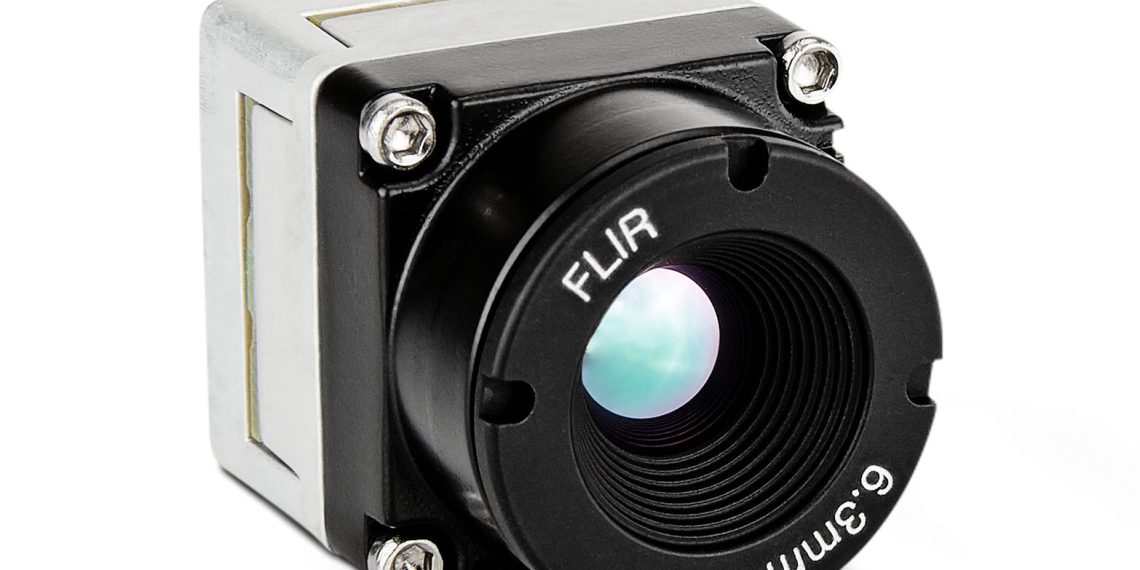

Zur quan­ti­ta­ti­ven Bewer­tung und Ana­ly­se indus­tri­el­ler Anwen­dun­gen ermög­li­chen radio­me­tri­sche Boson-Wär­me­bild­ka­me­ra­ker­ne von Flir Sys­tems Tem­pe­ra­tur­mes­sun­gen. Der Boson®-Kamerakern stellt das obe­re Ende der unge­kühl­ten FLIR-Hoch­leis­tungs-Wär­me­bild­ka­me­ra-Sen­so­ren in strom­spa­ren­den Gehäu­sen dar. Ab sofort ist eine radio­me­tri­sche Ver­si­on, die Tem­pe­ra­tur­da­ten jedes ein­zel­nen Pixels erfasst, verfügbar.
Die­se ist in zwei Auf­lö­sun­gen erhält­lich: Mit 640 x 512 oder 320 x 256 Pixeln, mit ver­schie­de­nen Objek­tiv­kon­fi­gu­ra­tio­nen sowie der Mög­lich­keit, Tem­pe­ra­tur­da­ten für eine quan­ti­ta­ti­ve Bewer­tung zu erfas­sen. Der Kame­ra­kern ist für unter­schied­li­che Anwen­dun­gen geeig­net, dar­un­ter Brand­be­kämp­fung, Über­wa­chung, Sicher­heit, unbe­mann­te Sys­te­me (Droh­nen), indus­tri­el­le Inspek­ti­on sowie Über­wa­chung von unbe­weg­li­chen Objekten.

Bewer­tung der Tem­pe­ra­tur­ge­nau­ig­keit mit “Mess­punkt Genauigkeit“
Die radio­me­tri­schen Boson-Kame­ra­ker­ne bie­ten eine Tem­pe­ra­tur­mess­ge­nau­ig­keit von ±5 Grad Cel­si­us bzw. ±5 Pro­zent. Die Soft­ware­funk­ti­on von Flir “Mess­punkt Genau­ig­keit” ermög­licht eine Bewer­tung über die Genau­ig­keit einer bestimm­ten Tem­pe­ra­tur­mes­sung inner­halb eines Bildes/einer Sze­ne. Die­se Funk­ti­on ist in Form von Tele­me­trie­da­ten ver­füg­bar, die über das Boson-SDK (Soft­ware-Deve­lo­p­ment-Kit) oder über die gra­fi­sche Benut­zer­ober­flä­che (GUI) abge­ru­fen wer­den kön­nen. Über fünf Ver­trau­ens­stu­fen bie­tet sie Anhalts­punk­te für eine Zuver­läs­sig­keits­be­wer­tung der Temperaturmessung.
Dar­über hin­aus bie­tet die Soft­ware­funk­ti­on “Mess­punkt Genau­ig­keit” dem Anwen­der die Mög­lich­keit, dyna­mi­sche Umge­bungs­tem­pe­ra­tu­ren zu berück­sich­ti­gen und die Mes­sun­gen vor dem Betrieb zu kon­fi­gu­rie­ren, ein­schließ­lich der Ein­stel­lung von Emis­si­ons­grad und Tem­pe­ra­tur­mess­be­reich. Die­se Funk­tio­nen sind ent­schei­dend für Außen­an­wen­dun­gen und schnel­le Bewe­gun­gen von unbe­mann­ten Flug­droh­nen und auto­ma­ti­sier­ten Boden­fahr­zeu­gen. Die Soft­ware bie­tet auch Inspek­ti­ons- und Bewer­tungs­funk­tio­nen wie Punkt­mes­sun­gen und Mess­be­rei­che zur punkt­ge­nau­en Tem­pe­ra­tur­mes­sung inner­halb einer Sze­ne, auf die die Kame­ra fokus­siert ist, sowie Funk­tio­nen zur atmo­sphä­ri­schen Kor­rek­tur wäh­rend der Nach­be­ar­bei­tung und Analyse.
Das Unter­neh­men ver­wen­det für die Boson-Wär­me­bild­mo­du­le einen hoch­emp­find­li­chen Detek­tor mit einem Pixel­ab­stand von 12 Mikro­me­tern, der in einem strom­spa­ren­den und sofort ein­satz­fä­hi­gen Paket hoch­auf­lö­sen­de Wär­me­bil­der lie­fert. Alle Boson-Ker­ne ver­fü­gen über die FLIR Infra­rot-Video­ver­ar­bei­tungs­ar­chi­tek­tur, Rausch­un­ter­drü­ckungs­fil­ter und eine Funk­ti­on zur Ein­stel­lung der ange­zeig­ten Tem­pe­ra­tur­span­ne (Level und Span, loka­le Bereichs­ein­stel­lun­gen für den Kon­trast). Die Bild­ver­ar­bei­tungs­funk­tio­nen unter­stüt­zen Stan­dard-Indus­trie-Schnitt­stel­len, ein­schließ­lich sicht­ba­rem CMOS und USB.
