Spe­zia­list für hohen Strom

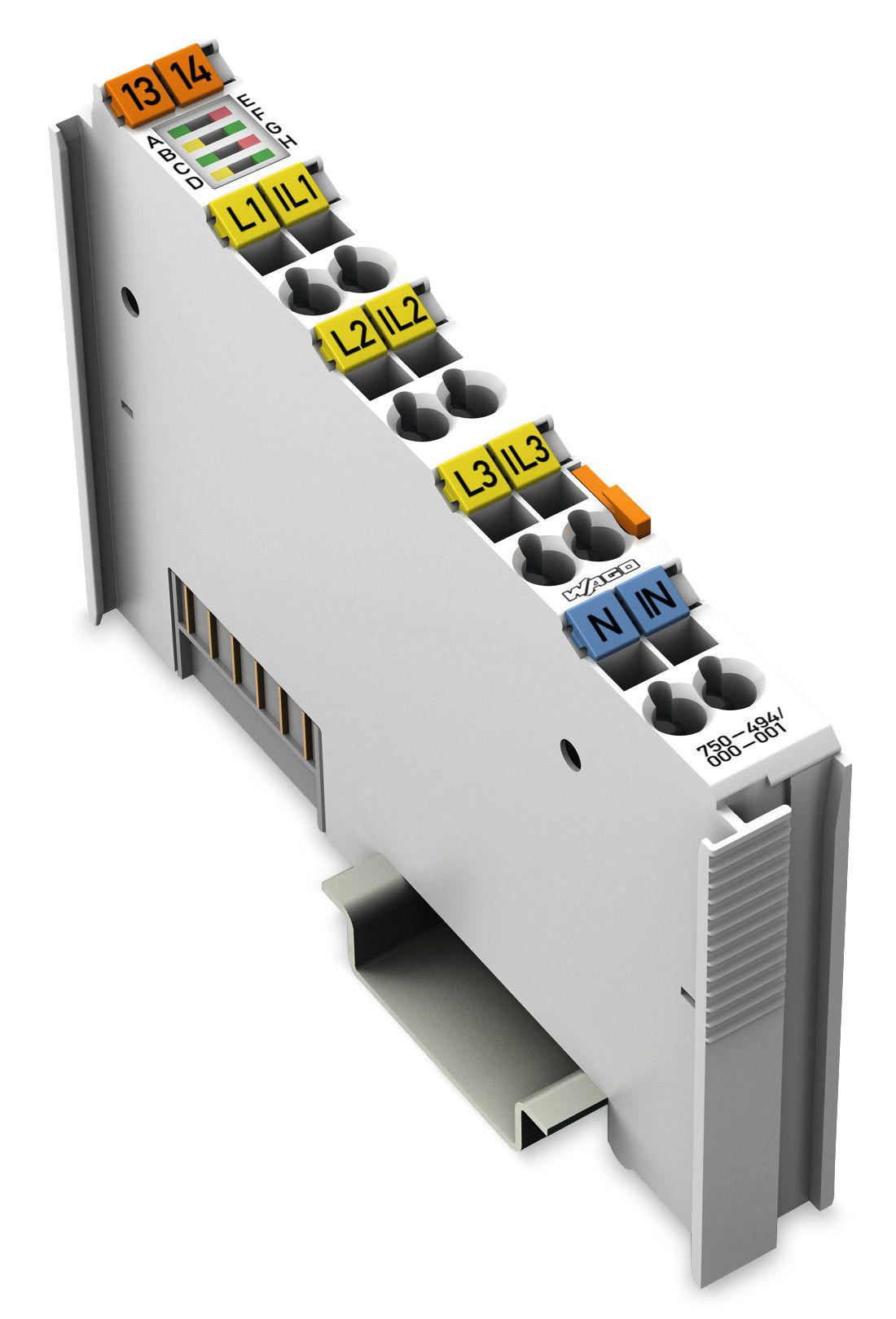

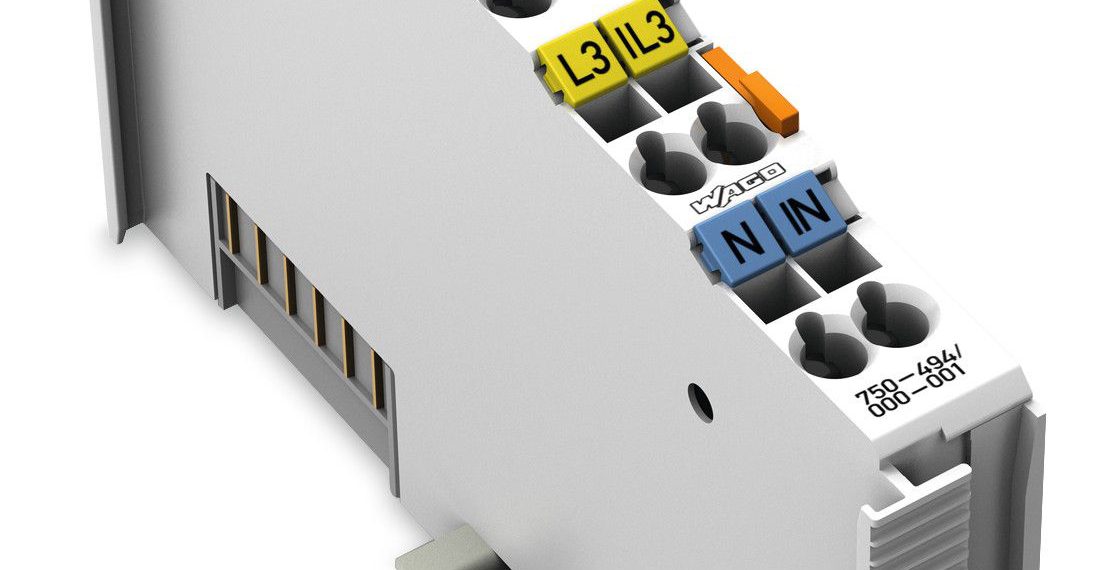

Die I/O‑Module zur 3‑Pha­sen-Leis­tungs­mes­sung des Unter­neh­mens WAGO sind um eine Vari­an­te rei­cher. Das neue Modul der Serie 750 misst Gleich- und Wech­sel­strom mit einer Stär­ke bis 20 000 A und run­det damit das WAGO-Port­fo­lio im Bereich der Ener­gie­mess­tech­nik im obe­ren Leis­tungs­seg­ment ab.

In Fabri­ken und Gebäu­den gewin­nen Spannungs‑, Strom- und Ener­gie­ver­brauchs­mes­sun­gen immer mehr an Bedeu­tung, denn mit­hil­fe eines effek­ti­ven Ener­gie­da­ten­ma­nage­ments kön­nen Unter­neh­men viel Ener­gie und Kos­ten spa­ren. Die 3‑Pha­sen-Leis­tungs­mess­mo­du­le (750–493, ‑494 und ‑495) von WAGO spie­len im Markt bereits eine wich­ti­ge Rol­le: Die Strom­wand­ler und Rogow­ski-Spu­len der Modu­le mes­sen Wech­sel­strom über 1A- und 5A-Ein­gän­ge und kön­nen daher vie­le rele­van­te elek­tri­sche Daten eines AC-Ver­sor­gungs­net­zes ermitteln.

Mit dem neu­en Modul für exter­ne Shunts geht WAGO nun einen tech­no­lo­gi­schen Schritt wei­ter. Denn gera­de im DC-Bereich muss häu­fig ein höhe­rer Strom gemes­sen wer­den, etwa bei der bat­te­rie­ge­speis­ten Not­strom­ver­sor­gung oder der Über­wa­chung von Maschi­nen und Anla­gen in indus­tri­el­len Pro­duk­tio­nen. Daher ver­wen­det WAGO in sei­nem neu­en Modul exter­ne Shunts anstel­le her­kömm­li­cher Strom­wand­ler, die die Mes­sung von hohen AC- und DC-Strö­men ermöglichen.

Aus den Wer­ten für Span­nung und Strom berech­net das 3‑Pha­sen-Leis­tungs­mess­mo­dul schließ­lich direkt für jede Pha­se des drei­pha­si­gen Ver­sor­gungs­net­zes die Ener­gie- und Ver­brauch­da­ten. Hier­zu zäh­len unter ande­rem: Wirk­ener­gie, Wirk­leis­tung und Wirk­fak­tor sowie Pha­sen­la­ge, Blind- und Schein­leis­tung, Dreh­fel­d­er­ken­nung, Spit­zen­strom und Leis­tungs­fak­tor. In DC-Anwen­dun­gen berech­net das Modul aus Span­nung und Strom die jewei­li­gen Leis­tungs­wer­te. Damit ist das neue 3‑Pha­sen-Leis­tungs­mess­mo­dul der Serie 750 die idea­le Lösung zur Feh­ler­erken­nung und Ener­gie­ver­brauchs­be­rech­nung in Berei­chen mit hohen Gleich- und Wechselströmen.
