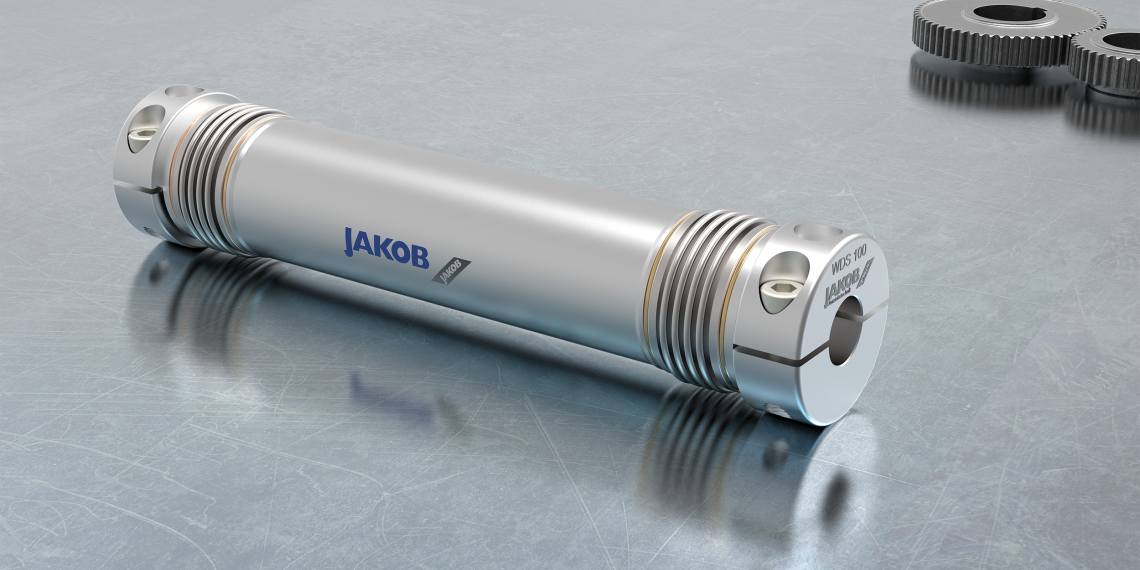

Ser­vo­kupp­lun­gen zur Über­brü­ckung grö­ße­rer Entfernungen

Neben Ser­vo­kupp­lun­gen als Stan­dard- und Minia­tur­kupp­lun­gen sowie Kupp­lun­gen zum Ein­bau auf engs­tem Raum oder mit hohen Dreh­mo­men­ten fer­tigt Jakob auch Ser­vo­kupp­lun­gen für lan­ge Achs­ab­stän­de von bis zu 6 m. Mit die­sen Distanz­kupp­lun­gen, auch Kar­dan­wel­len oder Zwi­schen­ach­sen genannt, wer­den gro­ße Wel­len­ab­stän­de ohne Zwi­schen­la­ger über­brückt. Über­all im Maschi­nen- und Anla­gen­bau wer­den hoch­dy­na­mi­sche Distanz­kupp­lun­gen benö­tigt. Sie wer­den haupt­säch­lich in Ver­bin­dung mit Hub­spin­del­ge­trie­ben, Line­ar­füh­run­gen, Palet­tier- und Ver­pa­ckungs­sys­te­men eingesetzt.

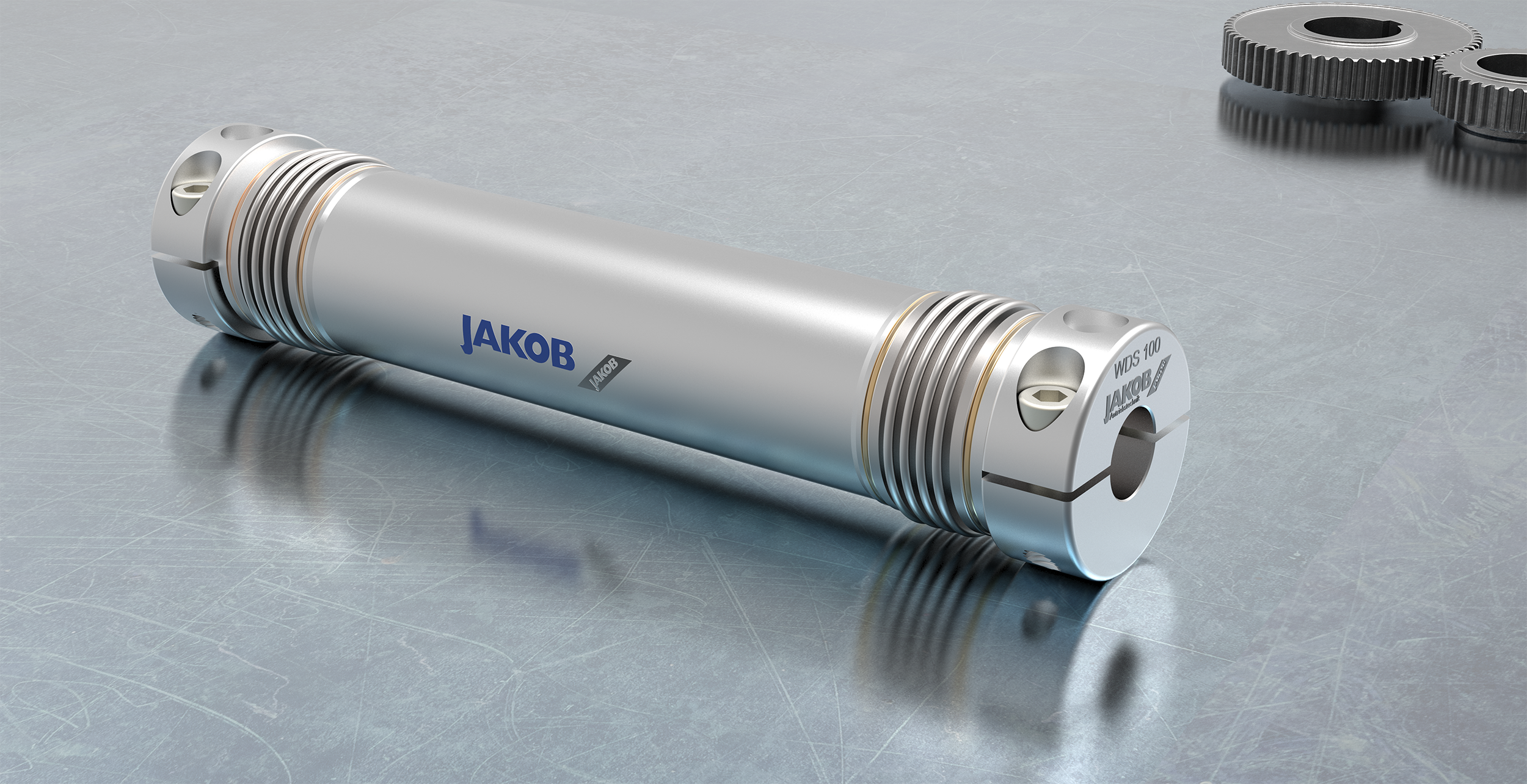

Kon­struk­ti­ons­merk­mal der Distanz­kupp­lun­gen für gro­ße Achs­ab­stän­de ist ein län­gen­va­ria­bles Zwi­schen­rohr aus Alu­mi­ni­um, Stahl oder Koh­le­fa­ser­ver­bund­werk­stoff (CFC), das sich opti­mal an die kun­den­spe­zi­fi­sche Anwen­dung anpas­sen lässt. Inner­halb des Metall­balgs wird er durch ein spe­zi­el­les Kar­d­an­la­ger auf den Naben­tei­len abge­stützt. Dies ent­las­tet das Balg­ele­ment vom Rohr­ge­wicht und im Fal­le eines Auf­pralls ist die Mög­lich­keit einer Beschä­di­gung des Gerä­tes und einer Kör­per­ver­let­zung von vorn­her­ein aus­ge­schlos­sen. Durch die Prä­zi­si­ons­fer­ti­gung der ein­zel­nen Ele­men­te wer­den hohe Rund­lauf­ei­gen­schaf­ten und ein ruhi­ges Lauf­ver­hal­ten erreicht. Sie kön­nen Dreh­mo­men­te bis 3200 Nm über­tra­gen und auf Wel­len mit Boh­rungs­durch­mes­sern bis 85 mm mon­tiert werden.
Die Kupp­lun­gen eig­nen sich für eine Viel­zahl von Anwen­dun­gen als Verbindungs‑, Gelenk- und Syn­chron­wel­len und erset­zen Zwi­schen­wel­len­struk­tu­ren durch kom­ple­xe, zusätz­li­che Zwi­schen­la­ge­run­gen. Grö­ße­re Aus­rich­tungs­feh­ler, ins­be­son­de­re Par­al­lel­ver­satz, kön­nen aus­ge­gli­chen werden.
