Radar­sys­tem ermit­telt Füllstände

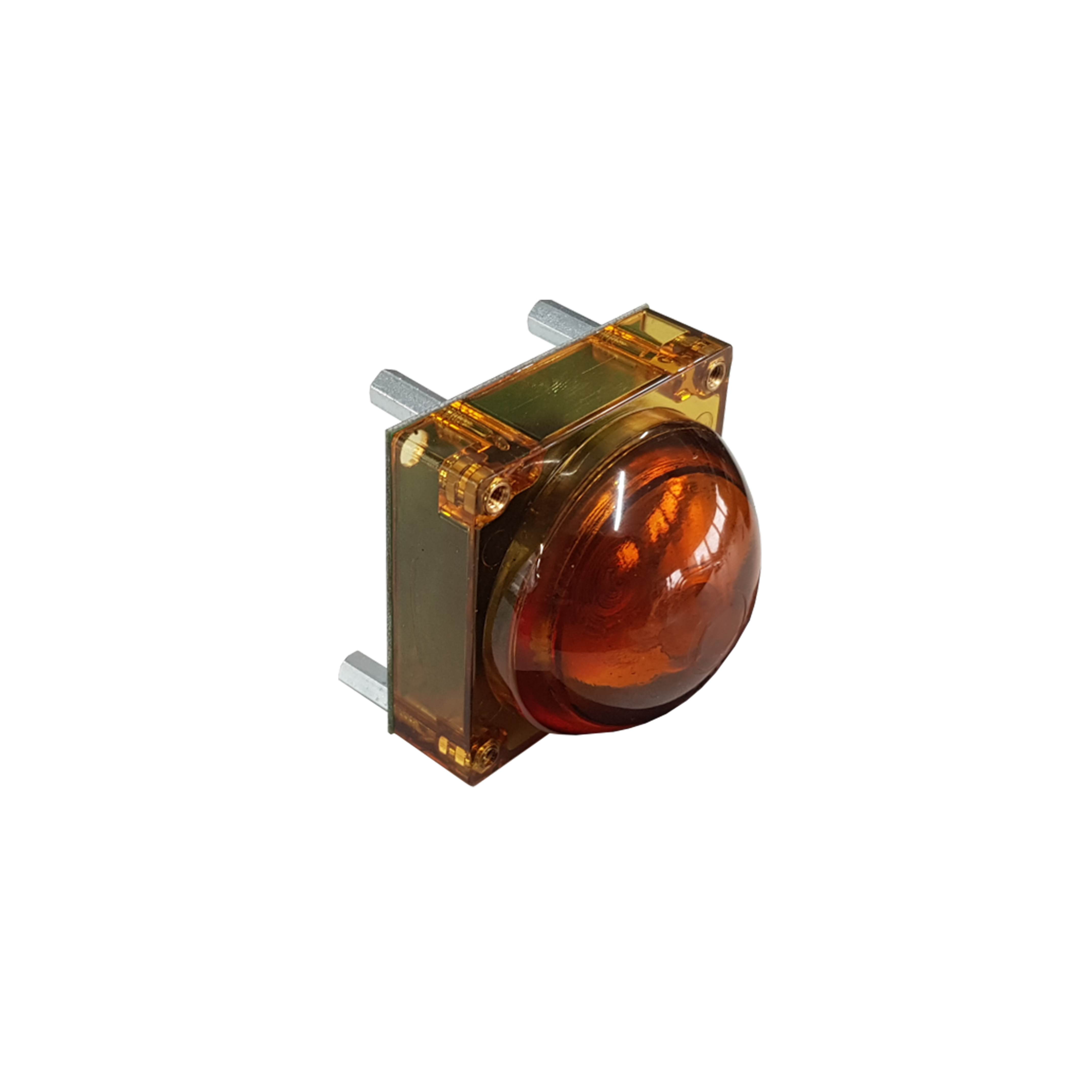

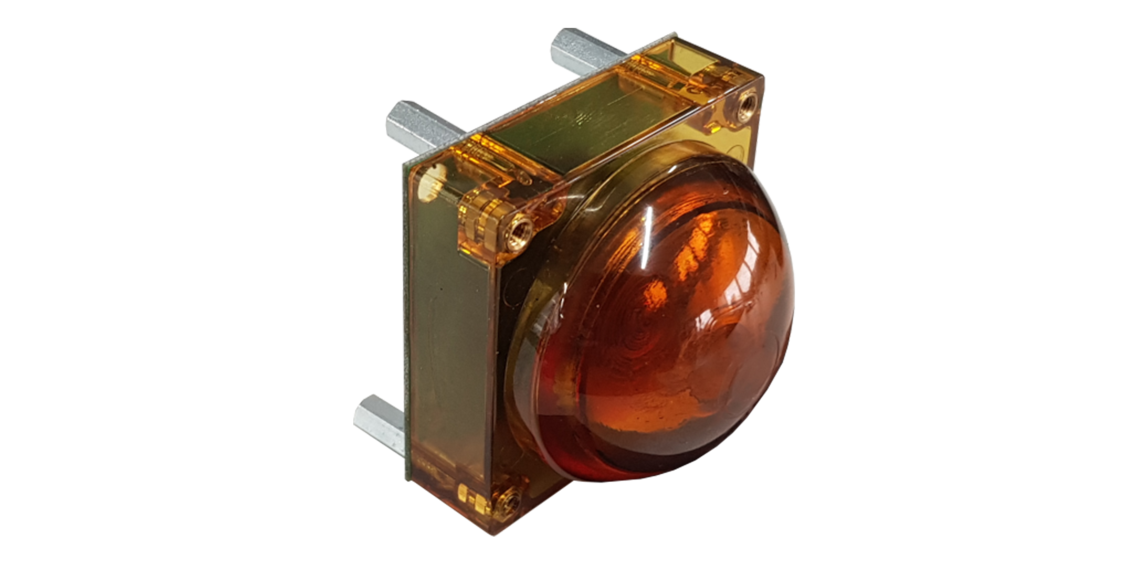

Inno­SenT ent­wi­ckel­te ein neu­es Sys­tem für die fokus­sier­te Abstands­mes­sung. Der iSYS-6030 ist die Neu­auf­la­ge des erfolg­rei­chen Füll­stand­ra­dars iSYS-6003. Das Pro­duk­t­up­date ist spar­sa­mer, schnel­ler und genau­er als sein Vor­gän­ger. Die Fea­tures des Sen­sors sind auf die Anwen­dung der Füll­stand­mes­sung und Kol­li­si­ons­ver­mei­dung abge­stimmt. Die tech­ni­schen Ver­bes­se­run­gen erwei­tern zudem die Einsatzmöglichkeiten.
Mit­hil­fe der berüh­rungs­lo­sen Radar­de­tek­ti­on erfasst das Pro­dukt exakt den Füll­stand eines Her­stel­lungs- oder Lager­be­häl­ters. Das Radar­sys­tem iSYS-6030 ermit­telt dabei punk­tu­ell den Abstand zwi­schen Sen­sor und einer Objekt­ober­flä­che. Dank der schma­len Anten­nen­aus­rich­tung ver­fügt das Pro­dukt über einen fokus­sier­ten Radar­strahl für hoch­prä­zi­se Mes­sun­gen. Der iSYS-6030 detek­tiert ver­schie­dens­te Mate­ria­li­en unab­hän­gig der Beschaf­fen­heit und Refle­xi­ons­ei­gen­schaft: Fes­te sowie gro­be Schütt­gü­ter, fei­nes Pul­ver, Gra­nu­lat, aber auch lang­sam flie­ßen­de Flüs­sig­kei­ten oder dick­flüs­si­ge Pas­ten erkennt das Sys­tem dank 60 GHz-Radar­tech­no­lo­gie genau.
Das neue Pro­dukt meis­tert die Füll­stand- und Pegeler­mitt­lung selbst in her­aus­for­dern­der Indoor- und Out­door-Mess­um­ge­bung. Extre­me Tem­pe­ra­tu­ren, Staub, Nebel, Dampf, Schaum­bil­dung, Vibra­ti­on oder Druck schrän­ken die Radar­de­tek­ti­on nicht ein. Auf­grund des fokus­sier­ten Sicht­felds von 6 Grad in Azi­muth und Ele­va­ti­on eig­net sich das Sys­tem eben­so für den Ein­satz in beeng­ten Gefä­ßen, asym­me­tri­schen Son­der­bau­ten oder Behäl­tern mit intern ein­ge­bau­ten Misch­an­la­gen. Durch punk­tu­el­le Radar­de­tek­ti­on lie­fert der iSYS-6030 hier eben­falls zuver­läs­si­ge Messergebnisse.
Die robus­te Tech­no­lo­gie ver­zeich­net bei aggres­si­vem Füll­gut sowie im rau­en Arbeits­um­feld oder bei Ver­schmut­zung kei­ne Inter­fe­ren­zen. Eine regel­mä­ßi­ge War­tung ist nicht not­wen­dig. Dies rüs­tet das Pro­dukt für den Ein­satz in vie­len Bran­chen wie die Was­ser- oder Ener­gie­wirt­schaft, dem Bau­stoff­ge­wer­be, der Lebensmittel‑, Che­mie- und Phar­ma­in­dus­trie oder der Umwelttechnik.
Wäh­rend das Vor­gän­ger­pro­dukt in ers­ter Linie nur auf die Füll­stan­der­mitt­lung aus­ge­rich­tet war, eröff­net der iSYS-6030 eine wei­te­re Anwen­dungs­mög­lich­keit: Dank kon­ti­nu­ier­li­cher und zuver­läs­si­ger Über­wa­chung des Abstan­des, ist das Sys­tem ide­al für den Kol­li­si­ons­schutz geeig­net. Durch die tech­ni­sche Opti­mie­rung sind mit dem neu­en Pro­dukt schnel­le­re Mess­zy­klen mög­lich. Inner­halb von 90 Mil­li­se­kun­den ist das Sys­tem hoch­ge­fah­ren und bereit für die Daten­er­he­bung. Die Aktua­li­sie­rungs­ra­te im Ein­zel­ziel­mo­dus beträgt nur 20 Mil­li­se­kun­den. Das gestat­tet die Über­wa­chung von Abstän­den in Echt­zeit und die recht­zei­ti­ge War­nung bei einem dro­hen­den Zusammenstoß.
Das Radar­sys­tem iSYS-6030 arbei­tet im Fre­quenz­be­reich von 57 bis 64 Giga­hertz. Der Sen­sor ist kom­pakt und mit einer Signal­ver­ar­bei­tungs­ein­heit sowie einem kup­pel­för­mi­gen Radom aus­ge­stat­tet. So ist die Radar­kom­po­nen­te leicht in das End­pro­dukt oder Kun­den­ge­häu­se inte­grier­bar. Die Mess­da­ten (Signal­stär­ke und Ent­fer­nung) wer­den als Ziel­lis­te über eine UART Schnitt­stel­le zur Ver­fü­gung gestellt. Die maxi­ma­le Reich­wei­te beträgt 40 Meter. Die gerin­ge Abwei­chungs­ra­te von ± 0.1 Pro­zent sorgt für her­aus­ra­gen­de Genau­ig­keit selbst bei zuneh­men­den Abstand zwi­schen Objekt und Sen­sor. Der Betrieb des Sys­tems ist im Tem­pe­ra­tur­be­reich von ‑40 bis +85 Grad Cel­si­us mög­lich. Dank der Bau­gleich­heit ist das neue Sys­tem ein direk­ter Ersatz für die alte Pro­dukt­ver­si­on iSYS-6003 und bie­tet dem Bestands­kun­den nütz­li­che Verbesserungen.
