Neue Gas­küh­ler besei­ti­gen ther­mi­sche Probleme

In der extrak­ti­ven Auf­be­rei­tung von Mess­ga­sen ist die Aus­fäl­lung der Feuch­te ein wich­ti­ger Schritt. Für die­se Auf­ga­be wer­den über­wie­gend Kühl­sys­te­me ein­ge­setzt, die durch Unter­schrei­tung des Tau­punk­tes das Kon­den­sat aus­fäl­len. Bei die­sem Pro­zess fällt Abwär­me an. In trag­ba­ren oder räum­lich klei­nen Auf­be­rei­tungs­sys­te­men führt die­se Abwär­me in man­chen Ein­satz­ge­bie­ten zu ther­mi­schen Pro­ble­men inner­halb der Geräteschränke.

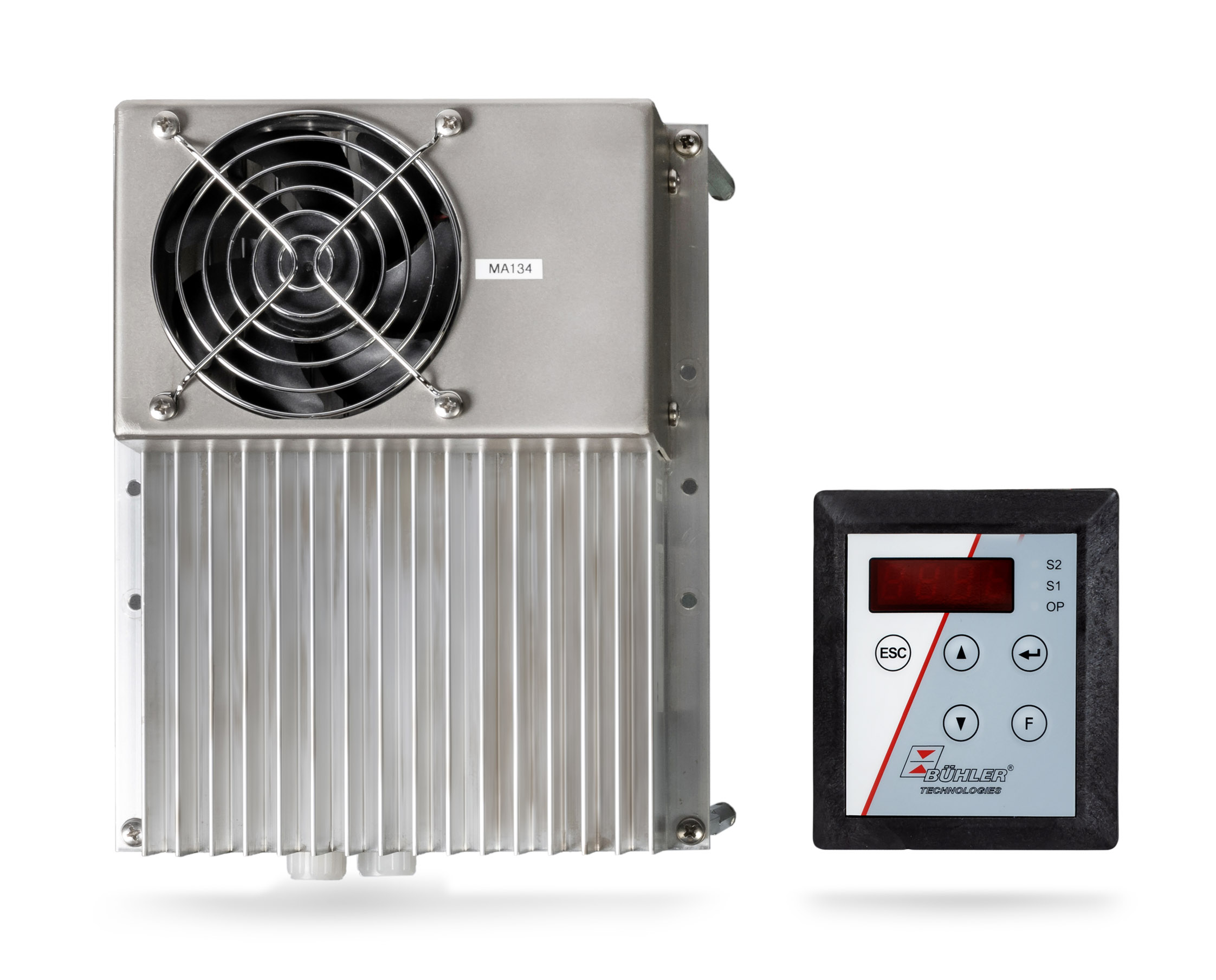

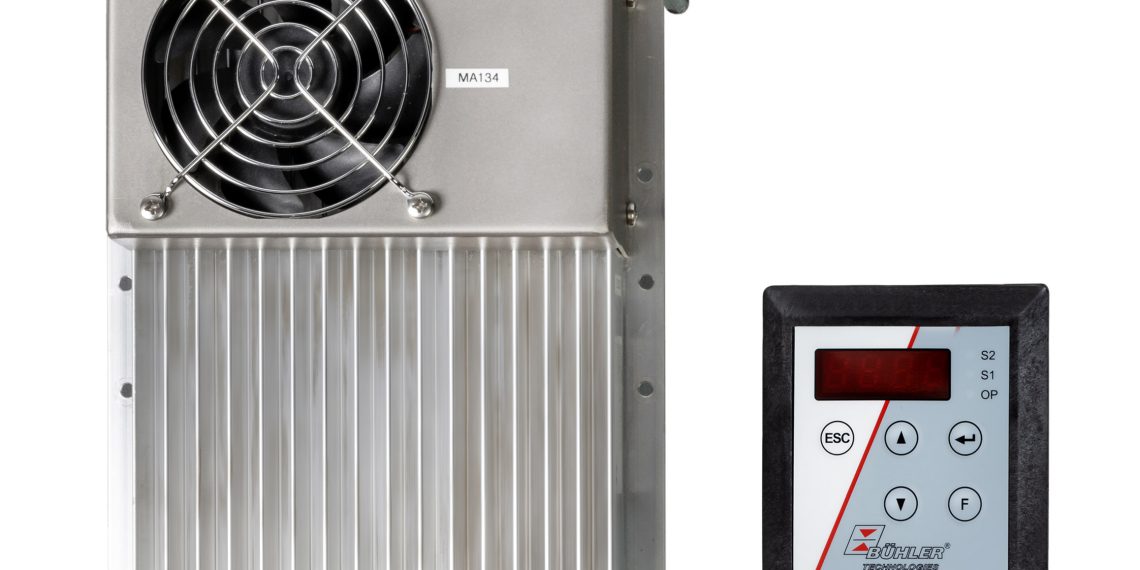

Mit der neu­en Bau­rei­he TC-Kit(+) wird die­ses Pro­blem nun besei­tigt. Die­se Mess­gas­küh­ler arbei­ten mit Pel­tier­ele­men­ten als Tem­pe­ra­tur­trans­mit­ter. Dabei sind die Pel­tier­ele­men­te zwi­schen einem groß­flä­chi­gen Kühl­kör­per mit inte­grier­tem Lüf­ter und dem Auf­nah­me­block für die wech­sel­ba­ren Wär­me­tau­scher plat­ziert. Die Grö­ßen­ver­hält­nis­se sind so aus­ge­legt, dass der Kühl­kör­per grö­ßer ist als der dar­an befes­tig­te Auf­nah­me­block inclu­si­ve der Wär­me­tau­scher und der not­wen­di­gen elek­tri­schen und gas­tech­ni­schen Anschlüs­se. So lässt sich die gan­ze Ein­heit in einem Aus­schnitt an der Außen­wand des Auf­be­rei­tungs­sys­tems befes­ti­gen. Die gas­füh­ren­den Tei­le befin­den sich dann instal­la­ti­ons­freund­lich im Inne­ren und der wär­me­ab­füh­ren­de Teil außer­halb. Damit redu­ziert sich die ther­mi­sche Belas­tung des Innen­raums erheb­lich. Der auf dem Kühl­kör­per mon­tier­te Lüf­ter erfüllt eben­so wie die Durch­brü­che zum Innern des Schran­kes die Schutz­art IP 54.

Die Grund­ein­heit benö­tigt eine Ver­sor­gungs­span­nung von 24 V Gleich­strom. Falls erfor­der­lich, kann optio­nal eine Erwei­te­rungs­ein­heit mit 115/ 230V AC ange­baut werden.

Über die­se Erwei­te­rungs­ein­heit kön­nen dann auch peri­phe­re Gerä­te wie Feuch­te­füh­ler, Mess­gas­pum­pen und Kon­den­sat­pum­pen gesteu­ert wer­den. Auch eine beheiz­te Mess­gas­lei­tung lässt sich ansteu­ern und regeln.

Die Steue­rung der Grund­ein­heit erfolgt mit­tels einer sepa­ra­ten Bedien­ein­heit. Die­se kann inner­halb des Sys­tems an einem gut zugäng­li­chen geeig­ne­ten Ort instal­liert wer­den. Über das Dis­play die­ser Steu­er­ein­heit wer­den die gewünsch­ten Leis­tungs­pa­ra­me­ter und Alarm­aus­gän­ge pro­gram­miert. In der Ver­si­on TC-KIT+ kom­men Wär­me­tau­scher mit beson­ders gerin­gen Aus­wasch­ef­fek­ten zum Ein­satz. Damit wer­den auch die Anfor­de­run­gen der EN 15267–4 für Küh­ler in auto­ma­ti­schen Mess­ein­rich­tun­gen (AMS) erfüllt.
