Mono­block mit zwei Ven­til­ar­ten für enge Einbausituationen

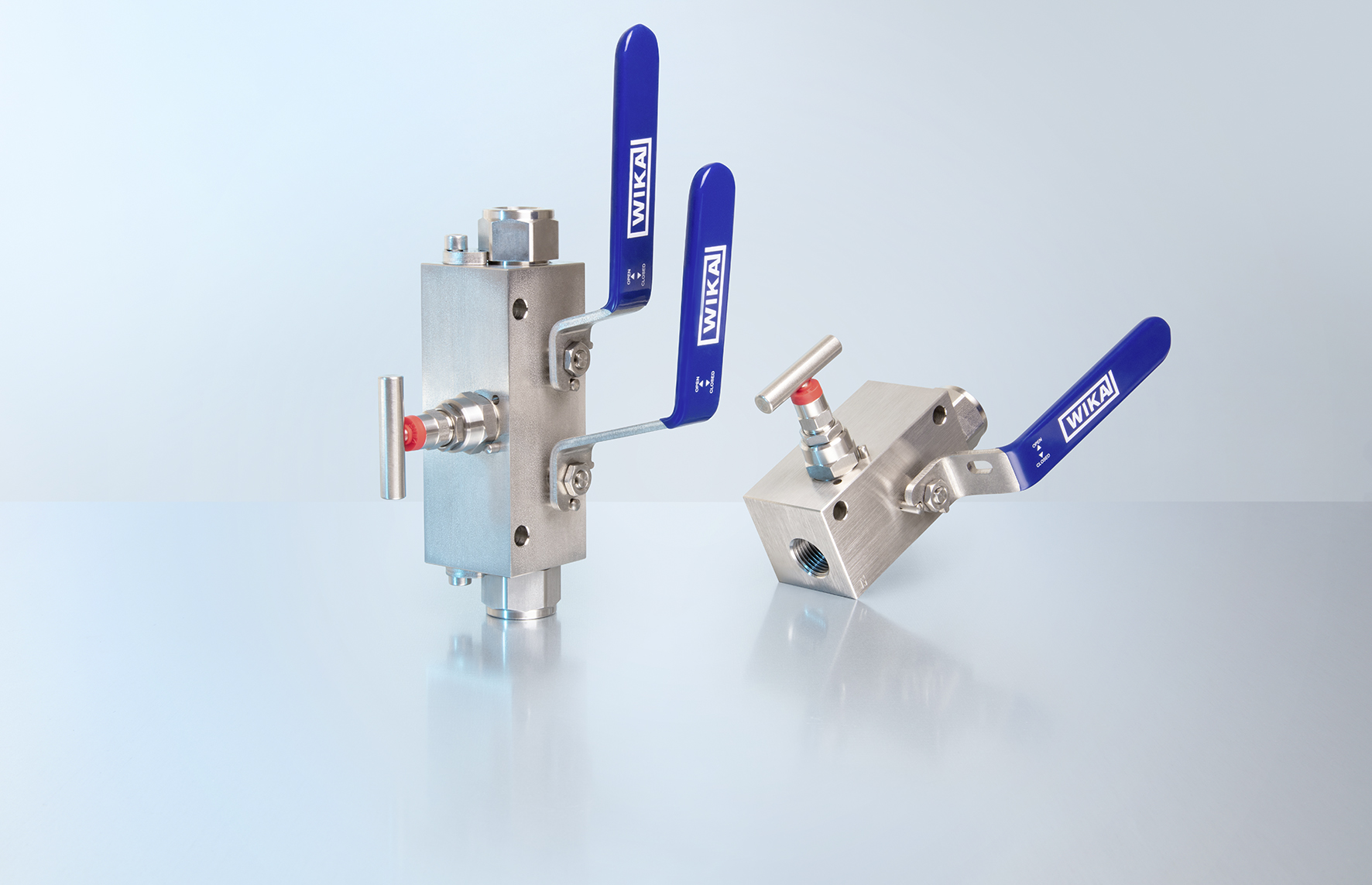

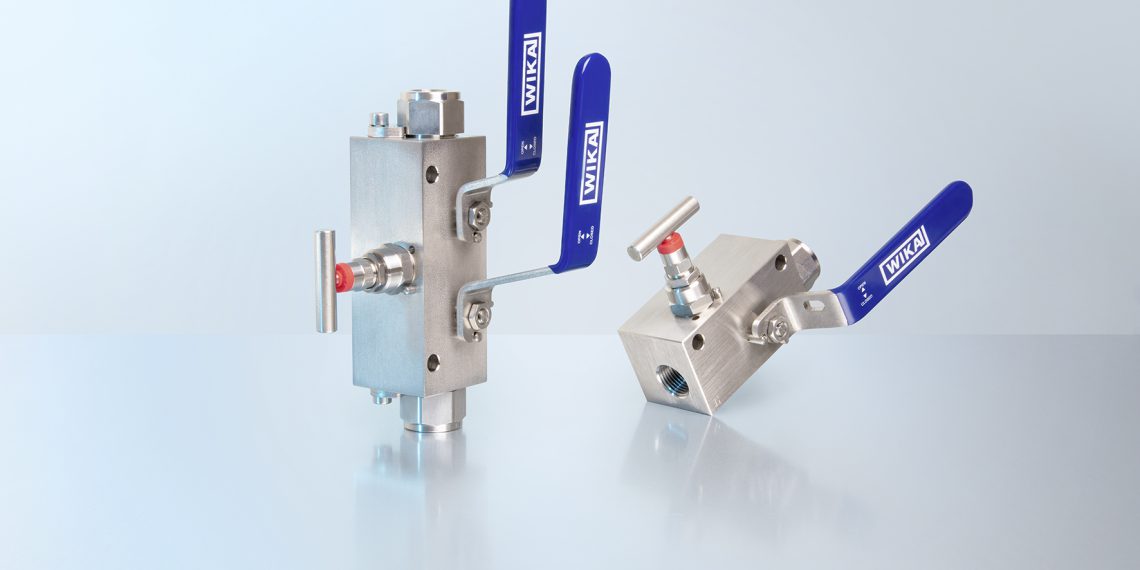

Platz­spa­rend und robust ist der neue Mono­block Typ IBM von WIKA kon­zi­piert. Das kom­pak­te Instru­men­tie­rungs­ven­til ist wahl­wei­se mit über 90° abge­win­kel­ten Gewin­de­an­schlüs­sen, Kugel­häh­nen und/oder Nadel­ven­ti­len lieferbar.
Auf­grund sei­ner Eigen­schaf­ten und Abma­ße eig­net sich der neue Mono­block Typ IBM vor allem für den Schutz von Mess­ge­rä­ten in Well­head Con­trol Panels und Pro­be­ent­nah­me­sys­te­men für Pro­zess­ana­ly­sen. Typ IBM kann für Betriebs­drü­cke bis 10.000 psi (690 bar) aus­ge­legt wer­den. Selbst bei einer sol­chen Belas­tung ermög­licht die Ven­til­ver­ar­bei­tung ein leicht­gän­gi­ges Hand­ling mit gerin­gem Dreh­mo­ment. Aus­füh­run­gen mit Kugel­häh­nen ver­fü­gen zudem über ein red­un­dan­tes Poly­mer-Metall-Dich­tungs­sys­tem mit geprüf­ter Dicht­heit gemäß BS6755 / ISO 5208 Leck­ra­te A. Je nach Appli­ka­ti­on, ist der neue Mono­block mit den Ven­til­an­ord­nun­gen Dou­ble Block & Bleed oder Block & Bleed konfiguriert.
Typ IBM erfüllt in ers­ter Linie eine vor­ge­la­ger­te Schutz­funk­ti­on, ent­we­der sepa­rat in der Rohr­lei­tung oder am Ende eines „Hook-ups“. Einen sol­chen Zusam­men­bau von Mess­ge­rä­ten und Schutz­ar­ma­tu­ren bie­tet WIKA kun­den­spe­zi­fisch an. Er wird betriebs­fer­tig und dicht­heits­ge­prüft ausgeliefert.
