Mikro­skop für die auto­ma­ti­sche Mem­bran­fil­ter­ana­ly­se gemäß ISO 4407

Die PAMAS Par­ti­kel­mess- und Ana­ly­se­sys­te­me GmbH ist spe­zia­li­siert auf die Ent­wick­lung und Her­stel­lung von Mess­in­stru­men­ten für die Rein­heits­kon­trol­le von Flüs­sig­kei­ten. Zur Pro­dukt­pa­let­te gehö­ren auto­ma­ti­sche Par­ti­kel­zäh­ler für die kon­ti­nu­ier­li­che Zustands­über­wa­chung von einer Rei­he von Betriebs­flüs­sig­kei­ten wie Hydrau­lik- und Schmier­öl sowie für die Par­ti­kel­ana­ly­se von Was­ser, Meer­was­ser, Flug­zeug­treib­stoff und phar­ma­zeu­ti­schen Lösun­gen. Auf der Han­no­ver­mes­se 2017 stellt PAMAS ein Bild­ana­ly­se­sys­tem vor, das sich für Flüs­sig­kei­ten wie Emul­sio­nen und dunk­le Flüs­sig­kei­ten eig­net, die bei der Ana­ly­se mit auto­ma­ti­schen Par­ti­kel­zäh­lern Pro­ble­me berei­ten. Das Mikro­skop PAMAS Fast­Patch 2 GO ana­ly­siert die gesam­te Fil­tra­ti­ons­flä­che eines Mem­bran­fil­ters gemäß ISO 4407.

Mit­tels opti­scher Par­ti­kel­zäh­lung kann fest­ge­stellt wer­den, ob eine Flüs­sig­keit ver­schmutzt ist und wie vie­le Par­ti­kel wel­cher Grö­ße in der Flüs­sig­keit ent­hal­ten sind. Eini­ge Flüs­sig­kei­ten kön­nen jedoch nicht mit einem opti­schen Par­ti­kel­zäh­ler ana­ly­siert wer­den. Hier­zu zäh­len Zwei-Pha­sen-Flüs­sig­kei­ten, stark ver­schmutz­te Flüs­sig­kei­ten oder Emul­sio­nen, in denen die nicht misch­ba­ren Flüs­sig­keits­tröpf­chen sich nicht von Fest­stoff­par­ti­keln, dem eigent­li­chen Inter­es­se der Par­ti­kel­zäh­lung, unter­schei­den las­sen. Um auch Anwen­der sol­cher Pro­ben­flüs­sig­kei­ten bei der Par­ti­kel­ana­ly­se unter­stüt­zen zu kön­nen, bie­tet PAMAS ein auto­ma­ti­sches Bild­ana­ly­se­sys­tem an.

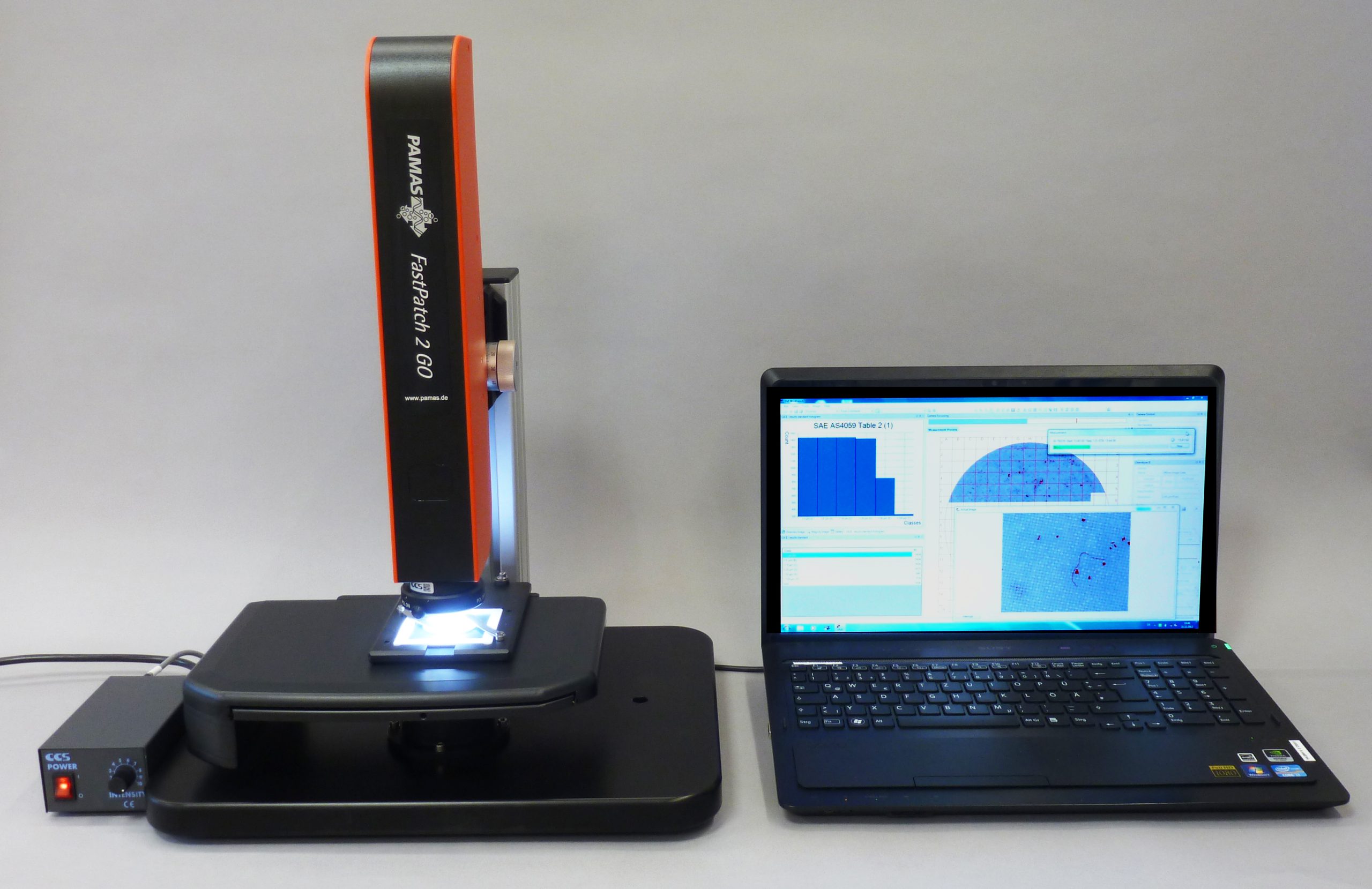

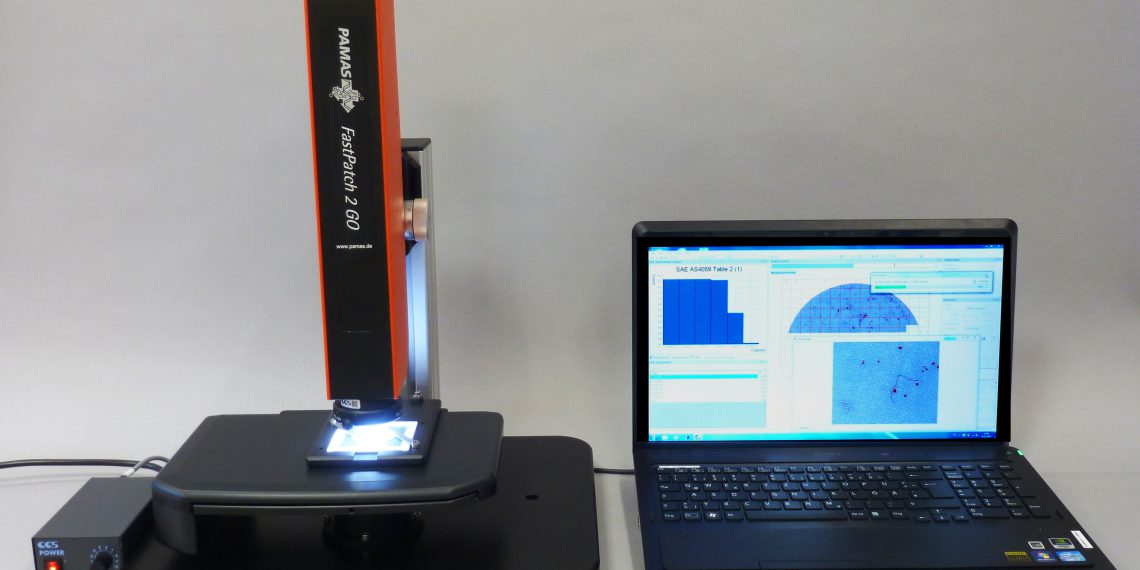

Das Mikro­skop PAMAS Fast­Patch 2 GO ana­ly­siert Par­ti­kel auf Fil­terober­flä­chen und lie­fert Anga­ben zur Län­ge und zur Brei­te jedes ein­zel­nen Par­ti­kels. Der Anwen­der kann Bil­der von jedem rele­van­ten Par­ti­kel und von der gesam­ten Flä­che des Mem­bran­fil­ters auf­zeich­nen und die­se zusam­men mit den Grö­ßen­an­ga­ben jedes ange­zeig­ten Par­ti­kels dem Ana­ly­se­be­richt hin­zu­fü­gen. Der Ana­ly­se­be­richt ent­hält auch eine Über­sicht über die gesam­te ana­ly­sier­te Fil­tra­ti­ons­flä­che; auf der Über­sicht sind die aus­ge­wähl­ten Par­ti­kel dar­ge­stellt und ihr jewei­li­ger Stand­ort auf dem Mem­bran­fil­ter. Die Mess­ergeb­nis­se wer­den in Kon­for­mi­tät zu den Reinheits-klassen¬standards SAE AS 4059 F, NAS 1638, ISO 4406 und ISO 16232 aus­ge­ge­ben. Kun­den­spe­zi­fi­sche Stan­dards kön­nen eben­falls erfüllt werden.

Wie Anwen­der bestä­ti­gen, zeich­net sich das PAMAS Fast­Patch 2 GO im Ver­gleich zu her­kömm­li­chen Mikro­sko­pen vor allem durch fol­gen­de Vor­zü­ge aus: Ers­tens sind Pro­ben­mes­sun­gen wie­der­hol­bar und unab­hän­gig von der Aus­rich­tung des Mem­bran­fil­ters sind die Ergeb­nis­se stets die­sel­ben. Bei her­kömm­li­chen Mikro­sko­pen kann der Mem­bran­fil­ter nur in einer Aus­rich­tung ein­ge­legt wer­den. Für die Mes­sung wird der Mem­bran­fil­ter in einem Dia­rah­men fixiert und iso­liert. Durch die Rah­mung liegt der Fil­ter plan auf der Ebe­ne auf und muss nur ein ein­zi­ges Mal fokus­siert wer­den. Eine Kor­rek­tur der Fokus­sie­rung erüb­rigt sich dadurch. Zudem ist der ein­ge­rahm­te Fil­ter vor nach­träg­li­cher Ver­un­rei­ni­gung geschützt und kann zu jeder Zeit erneut und mehr­mals hin­ter­ein­an­der ana­ly­siert werden.
Außer­dem zeich­net sich das PAMAS Fast­Patch 2 GO durch sei­ne Mess­ge­schwin­dig­keit aus. Die Ana­ly­se eines Mem­bran­fil­ters mit einem Durch­mes­ser von 25 Mil­li­me­tern dau­ert weni­ger als 5 Minuten.

Schließ­lich kön­nen mit­hil­fe des inte­grier­ten schwenk­ba­ren Pola­ri­sa­ti­ons­fil­ters wei­te­re Par­ti­kel­ei­gen­schaf­ten ana­ly­siert wer­den. Reflek­tie­ren­de Par­ti­kel wer­den als metal­lisch kate­go­ri­siert und als sol­che in der Tabel­le der Mess­ergeb­nis­se her­vor­ge­ho­ben. Auf die­se Wei­se kön­nen mit dem PAMAS Fast­Patch 2 GO metal­li­sche von nicht-metal­li­schen Par­ti­keln dif­fe­ren­ziert wer­den. Die­se Pro­duk­t­ei­gen­schaft erwies sich für eini­ge Kun­den der PAMAS GmbH als außer­or­dent­lich wert­voll. Durch die Pola­ri­sa­ti­on konn­te ein bevor­ste­hen­der Aus­fall von inter­nen Kom­po­nen­ten früh­zei­tig fest­ge­stellt wer­den. Ohne den Pola­ri­sa­ti­ons­fil­ter wäre der Scha­den nicht recht­zei­tig ent­deckt worden.

Der inte­grier­te Pola­ri­sa­ti­ons­fil­ter macht es zudem mög­lich, trans­pa­ren­te Pro­ben­be­stand­tei­le wie bei­spiels­wei­se gal­lertar­ti­ge Par­ti­kel zu detek­tie­ren. Die Detek­ti­on sol­cher Par­ti­kel wird durch ihren Brech­in­dex erschwert, der dem der umge­ben­den Luft ähnelt. Der Pola­ri­sa­ti­ons­fil­ter absor­biert bestimm­te Antei­le des Lichts und kann somit trans­pa­ren­te Par­ti­kel sicht­bar machen.

Im Lie­fer­um­fang des Mikro­skops PAMAS Fast­Patch 2 GO ist ein Lap­top mit vor­in­stal­lier­ter Aus­wer­te­soft­ware für die Bild­ana­ly­se ent­hal­ten. Das Soft­ware­pro­gramm ist für die Mem­bran­ana­ly­se kon­zi­piert und misst eine Rei­he von Para­me­tern, wie bei­spiels­wei­se die Län­ge und Brei­te eines Par­ti­kels sowie die Par­ti­kel­um­ge­bung. Der Ana­ly­se­be­richt kann voll­stän­dig an die Anfor­de­run­gen des Kun­den ange­passt wer­den; auch das Logo und der Mar­ken­na­me kön­nen aus­ge­tauscht wer­den. Auf der Inter­net­sei­te der PAMAS GmbH steht ein kur­zes Video in eng­li­scher Spra­che zur Ver­fü­gung, das in die Bedie­nung der Aus­wer­te­soft­ware ein­führt. Das Video kann unter www.pamas.de nach einem Klick auf die Pro­dukt­sei­te für das PAMAS Fast­Patch 2 GO ein­ge­se­hen werden.
