Mehr­ka­nal­mo­dul für dyna­mi­sche Span­nun­gen und Ströme

Mit den Q.bloxx A108 von Gant­ner Instru­ments bie­tet AMC auch hoch dyna­mi­sches Span­nungs- und Strom­mo­dul an, wel­ches für Mes­sun­gen in der indus­tri­el­len und expe­ri­men­tel­len Mess- und Prüf­tech­nik geeig­net ist. Mit ihnen kön­nen alle übli­chen ana­lo­gen Span­nun­gen im Bereich von +/- 10Volt gemes­sen wer­den. Mit den 8 gal­va­nisch getrenn­ten Ein­gangs­ka­nä­le und den Ana­lo­g/­Di­gi­tal-Wand­lern pro Kanal und den zusätz­li­chen Fil­ter­ein­stel­lun­gen las­sen sich unter­schied­lichs­te Sen­so­ren von Anla­gen und Sys­te­men mas­se­un­ab­hän­gig erfassen.

Somit las­sen sich ein­zel­ne Stand-Alo­ne-Lösun­gen bis hin zu ver­netz­ten Viel­ka­nal­an­wen­dun­gen in den Berei­chen Kom­po­nen­ten­prü­fung, Moto­ren­prü­fung, Pro­zess­mo­ni­to­ring und Lang­zeit­über­wa­chung realisieren.

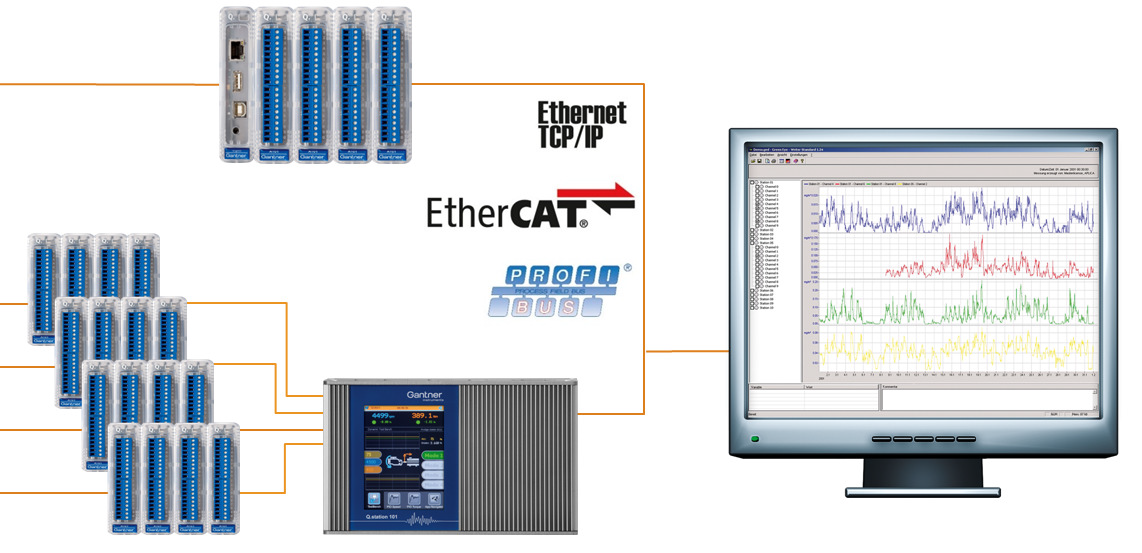

Mit Hil­fe von Test Con­trol­lern Q.gate bzw. Q.station las­sen sich ein­fach Mess-und Steu­er-Sys­te­me auf­bau­en und mit der Soft­ware „test.Commander“ und „test.Viewer“ die Daten auf­zeich­nen, ana­ly­sie­ren und speichern.

Die wich­tigs­ten Fak­ten des Q.bloxx 108 Moduls:

• 8 Ein­gangs­ka­nä­le: Dif­fe­renz­span­nung, Strom über Shunt-Klemme;
• Schnel­le hoch­auf­lö­sen­de Digi­ta­li­sie­rung pro Kanal: 24 bit ADU, 20 kHz Abtast­ra­te pro Kanal, Sum­men­ab­tast­ra­te 160 kHz
• 2 digi­ta­le Ein- und 2 Aus­gän­ge: Ein­gang: Sta­tus, Tara, Spei­cher rück­set­zen, Aus­gang: Sta­tus, Alarm, Grenzwert
• Signalkonditionierung:Linearisierung, digi­ta­le Fil­ter, Mit­tel­wert, Ska­lie­rung, Min-/Max-Spei­cher, Effek­tiv­wert, Arith­me­tik, Alarm
• RS485 Feld­bus-Schnitt­stel­le: bis 48 Mbps: Local­Bus bis 115,2 kbps: Mod­bus-RTU, ASCII
• Anschließ­bar an Test Con­trol­ler: z. B. Q.station, Q.gate oder Q.pac
• Gal­va­ni­sche Tren­nung: Kanal zu Kanal zur Ver­sor­gung zur Schnittstelle
• Iso­la­ti­ons­span­nung 500 VDC
• Elek­tro­ma­gne­ti­sche Verträglichkeit
• gemäß EN 61000–4 und EN 55011
• Genau­ig­keits­klas­se 0,01
• Ver­sor­gung 10…30 VDC
• Mon­ta­ge auf Trag­schie­ne nach EN 60715
