Magne­tostrik­ti­ves Füllstands-Messgerät

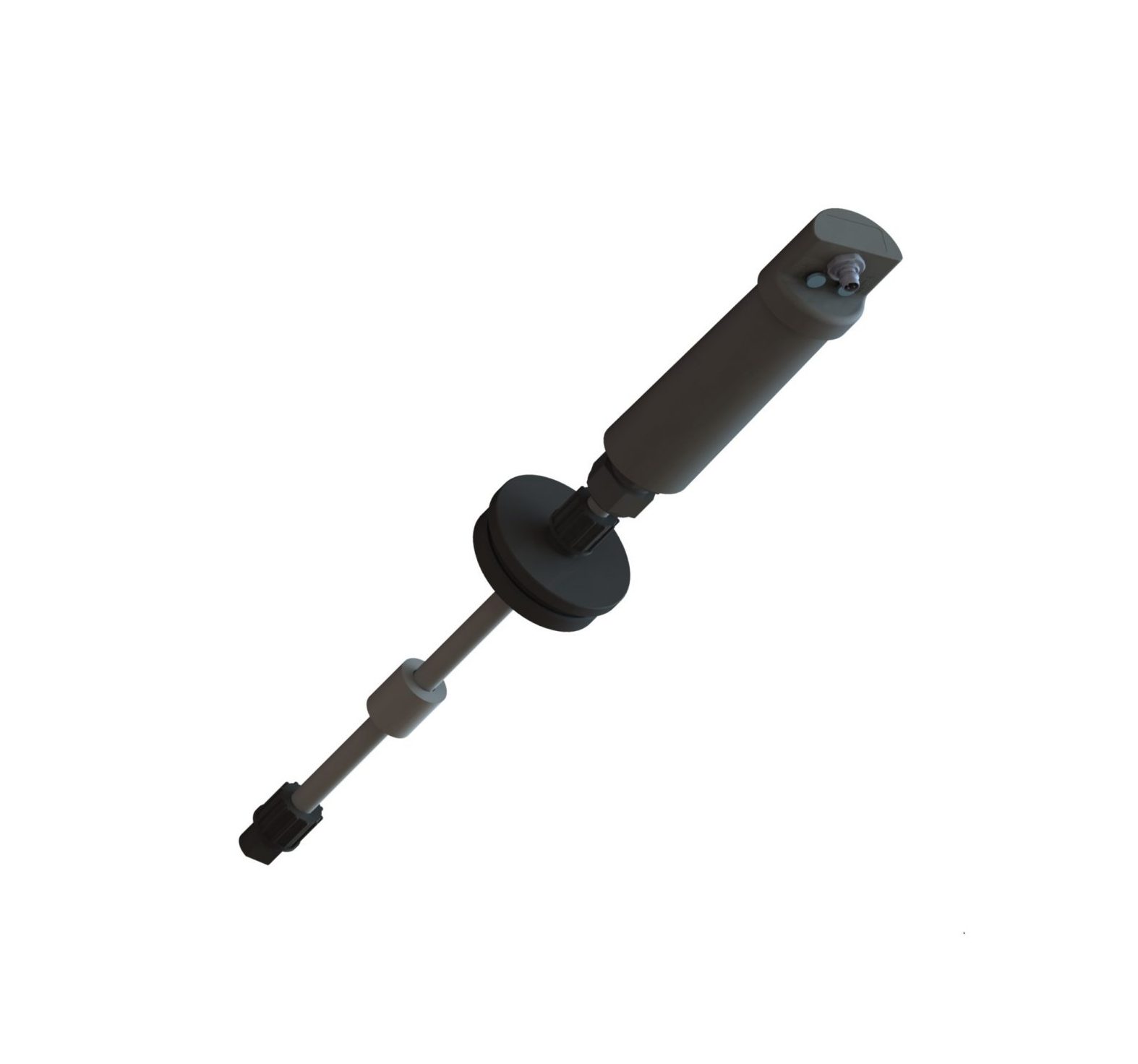

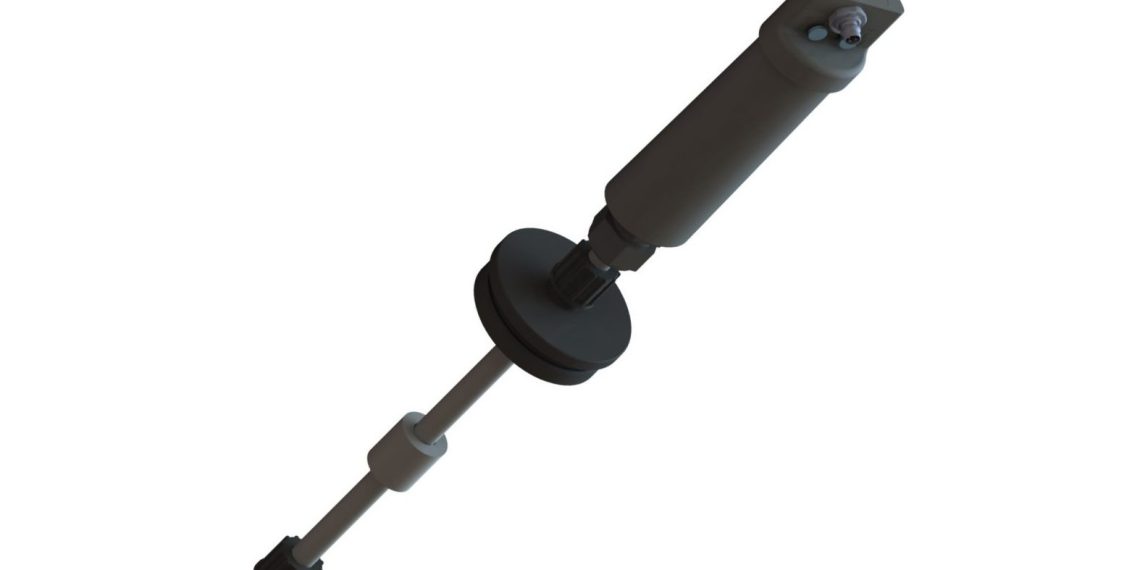

Das Füll­stands-Mess­ge­rät MOT-C2 von Stüb­be arbei­tet nach dem magne­tostrik­ti­ven Mess­prin­zip. Das Gerät eig­net sich zur kon­ti­nu­ier­li­chen Mes­sung des Füll­stan­des in Flüs­sig­kei­ten und nutzt ein abso­lu­tes und Mil­li­me­ter-genau­es Mess­ver­fah­ren. Der Füll­stands­mes­ser ermög­licht robus­te und zuver­läs­si­ge Mes­sun­gen in ver­schie­de­nen Umfel­dern: Mes­sun­gen in Behäl­ter mit Über-oder Unter­druck, aus­ga­sen­de Flüs­sig­kei­ten und auch beweg­te Oberflächen.
Der MOT-C2 misst unab­hän­gig von Medi­en­ei­gen­schaf­ten, wie Leit­fä­hig­keit, Dielek­tri­zi­tät, Dich­te, sowie in ätzen­den Flüs­sig­kei­ten. Er ist geeig­net für Füll­stan­des­mes­sung von flüs­si­gen Medi­en in Spunt­fäs­sern, IBC Con­tai­nern, Vor­la­ge­be­häl­tern, Dosier­be­häl­tern und ähn­li­chen Behäl­tern oder Tanks mit einer ¾ oder 2 Zoll IG-Ver­schrau­bung. Er ist mit M8 Ste­cker mit Zweileiter4..20mA Aus­gang erhält­lich und die Tank­ver­schrau­bung ist stu­fen­los höhen­ver­stell­bar. Die Mess­hö­he ist in 100-Mil­li­me­ter­Schrit­ten bis 2000 Mil­li­me­ter bestell­bar. Alle medi­en­be­rühr­ten Tei­le sind in PE/PP/PTFE ausgeführt.

Der Sen­sor arbei­tet nach dem magne­tostrik­ti­ven Ver­fah­ren, mit einem Schwim­mer­ma­gnet. Die­se Sen­so­ren sind sehr robust und genau und wer­den in ähn­li­cher Form zur Weger­fas­sung in Hydrau­lik­zy­lin­der ein­ge­baut. Der Sen­sor ist kom­plett mit Kunst­stoff (PE) umman­telt. Auch der Schwim­mer ist aus PE gefer­tigt. Damit eig­net sich die­ser Sen­sor ins­be­son­de­re auch für aggres­si­ve Medi­en. Abge­se­hen vom Schwim­mer hat der Sen­sor kei­ne beweg­li­chen Teile.
Es wird die­sen Sen­sor mit unter­schied­li­chen Aus­gangs­pla­ti­nen geben, die es auch ermög­li­chen, ein Dis­play auf­zu­ste­cken. Kann auf die­ses Fea­ture ver­zich­tet wer­den, ist auch eine preis­güns­ti­ge Zwei-Lei­ter 4..20mA Ver­si­on ver­füg­bar. Die Funk­ti­on des Sen­sors ist denk­bar ein­fach. Sen­sor in das ¾ oder 2 Zoll Spund­fass­ge­win­de ein­schrau­ben und mit Hil­fe der Über­wurf­mut­ter den Sen­sor bis zum Boden absen­ken und den M8 Ste­cker anschlie­ßen. Die Posi­ti­on des Schwim­mers lie­fert pro­por­tio­nal zum Weg ein 4..20mA Aus­gangs­si­gnal. Da es sich um ein abso­lu­tes Weg­mess­ver­fah­ren han­delt, ist die Aus­ga­be der kor­rek­te Posi­ti­on auch nach Span­nungs­un­ter­bre­chen gege­ben. Falls erfor­der­lich, kann die unte­re und obe­re Posi­ti­on des Schwim­mers für klei­ne­re Behäl­ter über Tas­ten (befin­den sich unter­halb des Ste­ckers) neu ein­ge­lernt werden.
