Kom­pak­ter Con­trol­ler — preis­wert und leistungsstark

Con­trol­ler für Schritt­mo­to­ren, die bei Hand­ling- und Auto­ma­ti­sie­rungs­auf­ga­ben z.B. in der Qua­li­täts­kon­trol­le, in Pho­tonik­an­wen­dun­gen, bei Test­aus­rüs­tun­gen oder in der Faser­po­si­tio­nie­rung ein­ge­setzt wer­den, müs­sen etli­che Anfor­de­run­gen erfül­len. Sie soll­ten für einen ruhi­gen Motor­lauf eine hohe Auf­lö­sung bie­ten, mög­lichst im geschlos­se­nen Regel­kreis arbei­ten, aber gleich­zei­tig auch preis­wert und kom­pakt sein.

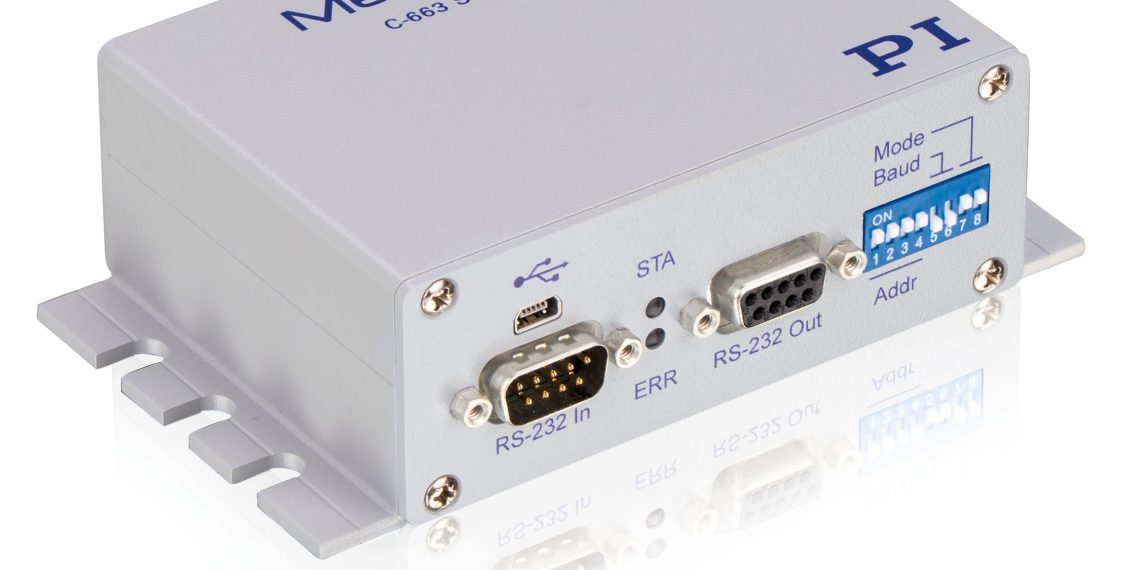

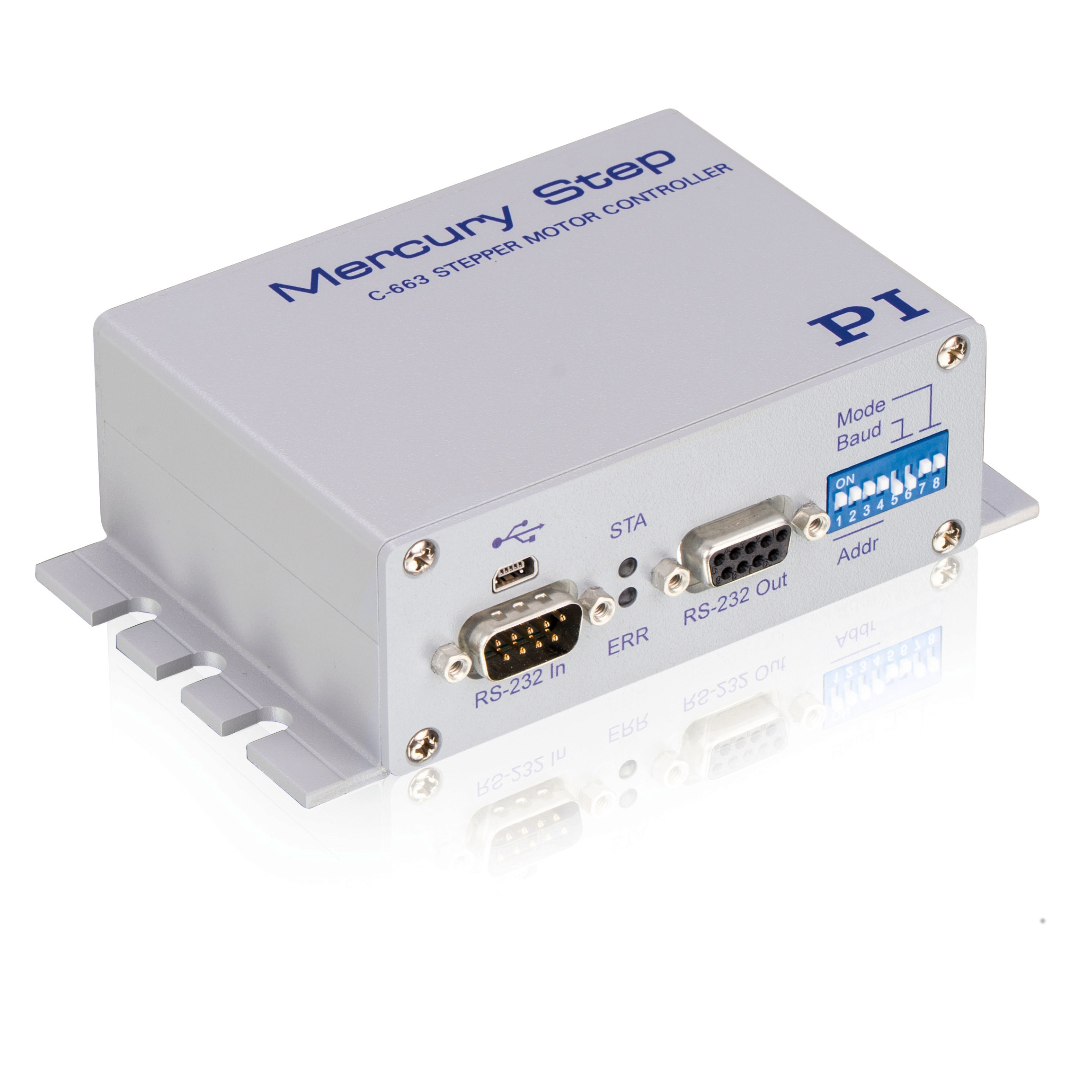

Mit der neu­en Ein­ach­sen­steue­rung für 2‑Phasenschrittmotoren

C‑663.12 setzt Phy­sik Instru­men­te (PI) neue Maß­stä­be. Die Clo­sed-Loop-Schritt­mo­tor-Steue­rung kom­bi­niert durch den geschlos­se­nen Regel­kreis die Vor­tei­le eines Schritt­mo­tor­an­triebs mit denen eines Ser­vo­mo­tors. Pro­ble­me durch Schritt­ver­lus­te oder Motor­über­hit­zung wer­den so aus­ge­schlos­sen. Gleich­zei­tig sorgt die Auf­lö­sung von 2048 Mikro­schrit­ten für einen vibra­ti­ons­ar­men Motor­lauf bei guter Posi­ti­ons­auf­lö­sung. Durch die hohe Ver­sor­gungs­span­nung von 48 V und maxi­mal 2,5 A pro Pha­se steht dem Motor zudem viel Ener­gie zur Ver­fü­gung; er kann schnell fahren.

Außer­dem gibt es wei­te­re Fea­tures, die im Pra­xis­ein­satz über­zeu­gen: So kön­nen bis zu 16 Con­trol­ler über USB oder RS-232 mit­ein­an­der ver­netzt und über den­sel­ben Com­pu­ter betrie­ben wer­den. Mit der leicht ver­ständ­li­chen Pro­gram­mier­spra­che GCS las­sen sich Makros defi­nie­ren, die der Con­trol­ler dann selbst­stän­dig abarbeitet.

Hin­zu kom­men ein inte­grier­ter Daten­re­kor­der, der sich jeder­zeit für Über­wa­chung und Dia­gno­se aus­le­sen lässt, sowie eine USB-Schnitt­stel­le für eine ein­fa­che Kom­mu­ni­ka­ti­on mit dem Lap­top oder PC. Alter­na­tiv erleich­tert eine RS232-Schnitt­stel­le die Ein­bin­dung in die indus­tri­el­le Anwendung.

Jeder Con­trol­ler wird mit Weit­be­reichs­netz­teil, RS232- und USB-Kabel und umfang­rei­cher Soft­ware aus­ge­lie­fert, sodass die Inbe­trieb­nah­me zügig und ein­fach erle­digt ist.
