Ener­gie­da­ten­er­fas­sung: Mess­sys­tem mit Mehrwert

Das neue WAGO-Ener­gie­da­ten­ma­nage­ment bie­tet eine kom­for­ta­ble Lösung zum Erfas­sen und Ver­wal­ten von Ener­gie­da­ten – ganz ohne Pro­gram­mier­auf­wand und jeder Zeit nachrüstbar.

Unter­neh­men schau­en mehr und mehr auf die Effi­zi­enz ihrer Gebäu­de und Anla­gen. Wie hoch Ein­spar­po­ten­tia­le sind, lässt sich jedoch nur dann erken­nen, wenn alle Ener­gie­for­men und ihre Ver­brau­cher sys­te­ma­tisch erfasst wer­den. Als Basis hier­für dient das neue WAGO-Ener­gie­da­ten­ma­nage­ment: Durch die Kom­bi­na­ti­on aus vor­de­fi­nier­ter Hard­ware und einer benut­zer­freund­li­chen Soft­ware lässt das Mess­sys­tem ein­fach in die Anla­gen- und Gebäu­de­tech­nik integrieren.

Ener­gie- und Pro­zess­da­ten modu­lar erfassen

Hard­ware­sei­tig ein Appli­ka­ti­ons-Con­trol­ler aus der PFC200-Fami­lie und das WAGO‑I/O‑SYSTEM 750 die Basis. Der modu­la­re Auf­bau ermög­licht die indi­vi­du­el­le Anpas­sung an die jewei­li­gen Gege­ben­hei­ten. Neben ener­gie­spe­zi­fi­schen Wer­ten, wie Strom oder Span­nung, kön­nen so auch vie­le wei­te­re Mess­grö­ßen erfasst wer­den, die für Indus­trie- und Pro­zess­tech­nik sowie Gebäu­de­an­wen­dun­gen rele­vant sind. Bei­spiels­wei­se Gas, Wär­me, Was­ser, Druck­luft und Temperatur.

Moder­ne Software

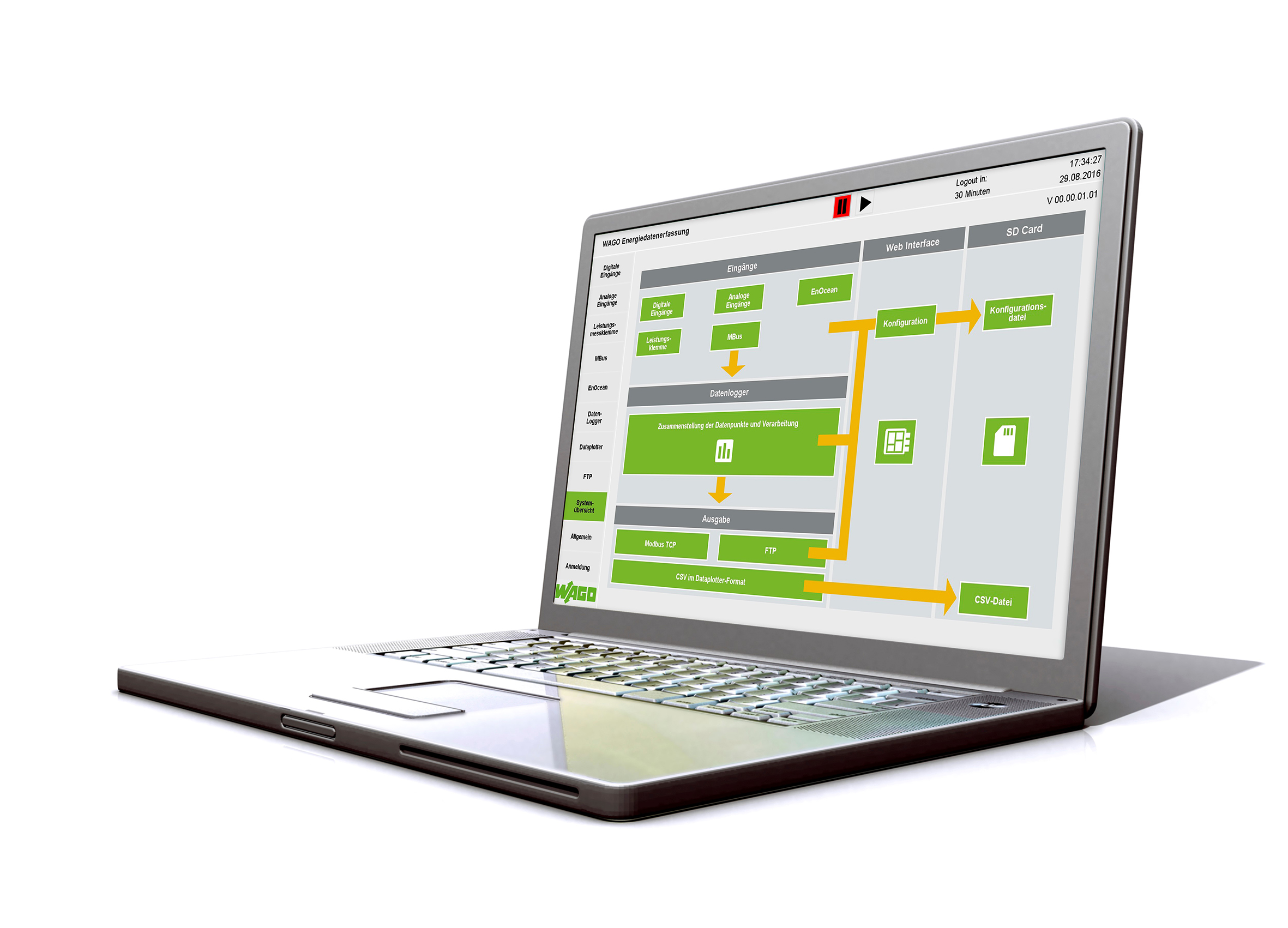

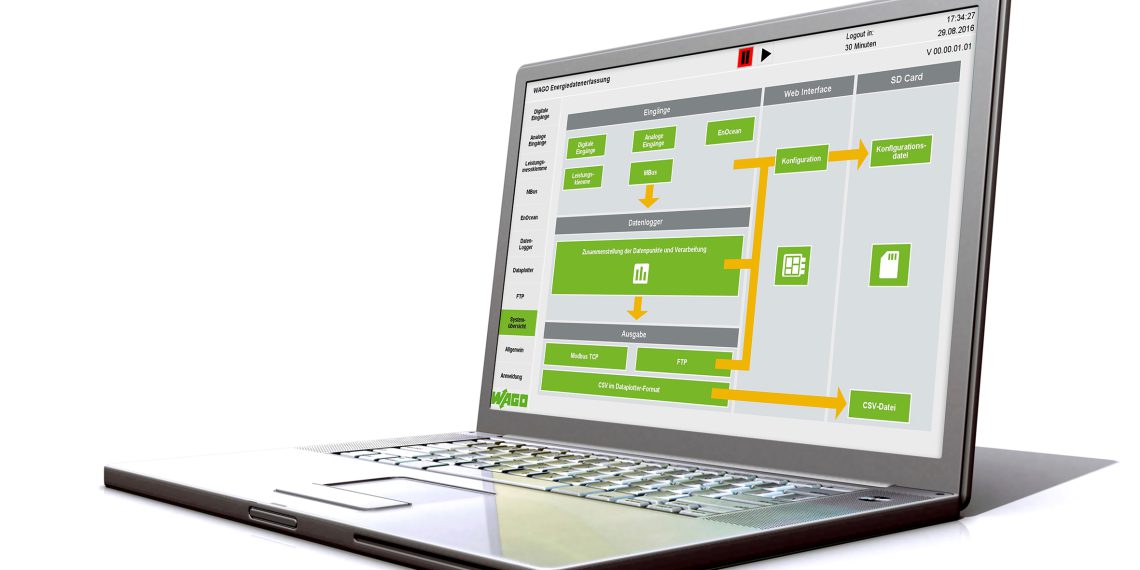

Zu einer leis­tungs­star­ken und benut­zer­freund­li­chen Lösung wird das WAGO-Ener­gie­da­ten­ma­nage­ment durch die dazu­ge­hö­ri­ge Soft­ware­ap­pli­ka­ti­on. Die­se wird auf dem Con­trol­ler imple­men­tiert und erkennt beim Start auto­ma­tisch die ange­bun­de­nen I/O‑Module. Die Ein­gän­ge wer­den durch ein­fa­ches Para­me­trie­ren für die Daten­er­fas­sung ange­passt. Alle Ein­stel­lun­gen, sowohl wäh­rend der Inbe­trieb­nah­me als auch im lau­fen­den Betrieb, wer­den also per Maus­klick vor­ge­nom­men. Eine Pro­gram­mie­rung ist nicht not­wen­dig. Auf die gra­fi­sche Benut­zer­ober­flä­che kann per HTTPS und Stan­dard­brow­ser zuge­grif­fen werden.

Die Wei­ter­ga­be der Daten an eine über­ge­ord­ne­te Ener­gie­ma­nage­ment­soft­ware erfolgt über Mod­bus TCP/IP oder als CSV-Datei über FTPS. Zusätz­lich ist es mög­lich, den his­to­ri­schen Ver­lauf auf SD-Kar­te zu spei­chern. Die leich­te und fle­xi­ble Anbind­bar­keit der neu­en WAGO-Lösung an bestehen­de Infra­struk­tu­ren und Manage­ment­sys­te­me erlaubt es Unter­neh­men mit bestehen­dem Ener­gie­ma­nage­ment auf ein­fa­chem Wege ihre Mess­stel­len­tie­fe zu erhöhen.

Visua­li­sie­rung mit an Bord

WAGO-Ener­gie­da­ten­ma­nage­ment eig­net sich außer­dem für all jene Unter­neh­men, die gra­de erst in ein Ener­gie­mo­ni­to­ring star­ten oder ohne eine über­ge­ord­ne­te Ener­gie­ma­nage­ment­soft­ware arbei­ten möch­ten. Mit dem inte­grier­ten Visua­li­sie­rungs­tool las­sen sich ver­schie­de­nen Aus­wer­tun­gen erzeu­gen. Unter­neh­men kön­nen so unter ande­rem Last­kur­ven, syn­chron zum Ener­gie­ver­sor­ger, erzeu­gen oder durch die sekünd­li­che Dar­stel­lung ermit­teln, wel­che Ver­brau­cher für Last­spit­zen ver­ant­wort­lich sind. Zudem lässt sich der Ener­gie­ein­satz in Abhän­gig­keit bestimm­ter Pro­zess­an­pas­sun­gen betrach­ten – bei­spiels­wei­se um zu ermit­teln, wie viel Ener­gie durch den Ein­satz dreh­zahl­va­ria­bler Moto­ren oder neu­er Leucht­mit­tel ein­ge­spart wurde.
