Das Produktportfolio von SONOTEC wird um die neue akustische Kamera SONASCREEN erweitert. Die Kamera erzeugt akustische Bilder sowohl aus dem Hörschall- als auch aus dem Ultraschall-Frequenzbereich. Das Gerät ermöglicht Instandhaltern die schnelle Ortung von Leckagen in Druckluft- und Vakuumsystemen. Damit bietet das Unternehmen seinen Kunden ein weiteres Gerät für die vorbeugende Instandhaltung sowie für Energie-Audits zur Sicherstellung von Betriebssicherheit und Energieeffizienz. Um die akustische Kamera einem breiten Kundenkreis und deren Anwendungen zugänglich zu machen, wird die Kamera zu einem attraktiven Preis angeboten.
Das Produkt lokalisiert Schallquellen und visualisiert komplexe akustische Informationen in Echtzeit als akustisches Bild in einem Live-Video. Damit visualisiert das Gerät physikalische Vorgänge, welche das Auge nicht sehen und das Ohr nicht hören kann. Ermöglicht wird dies durch das Verfahren des so genannten Beamformings, bei der die Position von Schallquellen in Schallfeldern bestimmt wird.

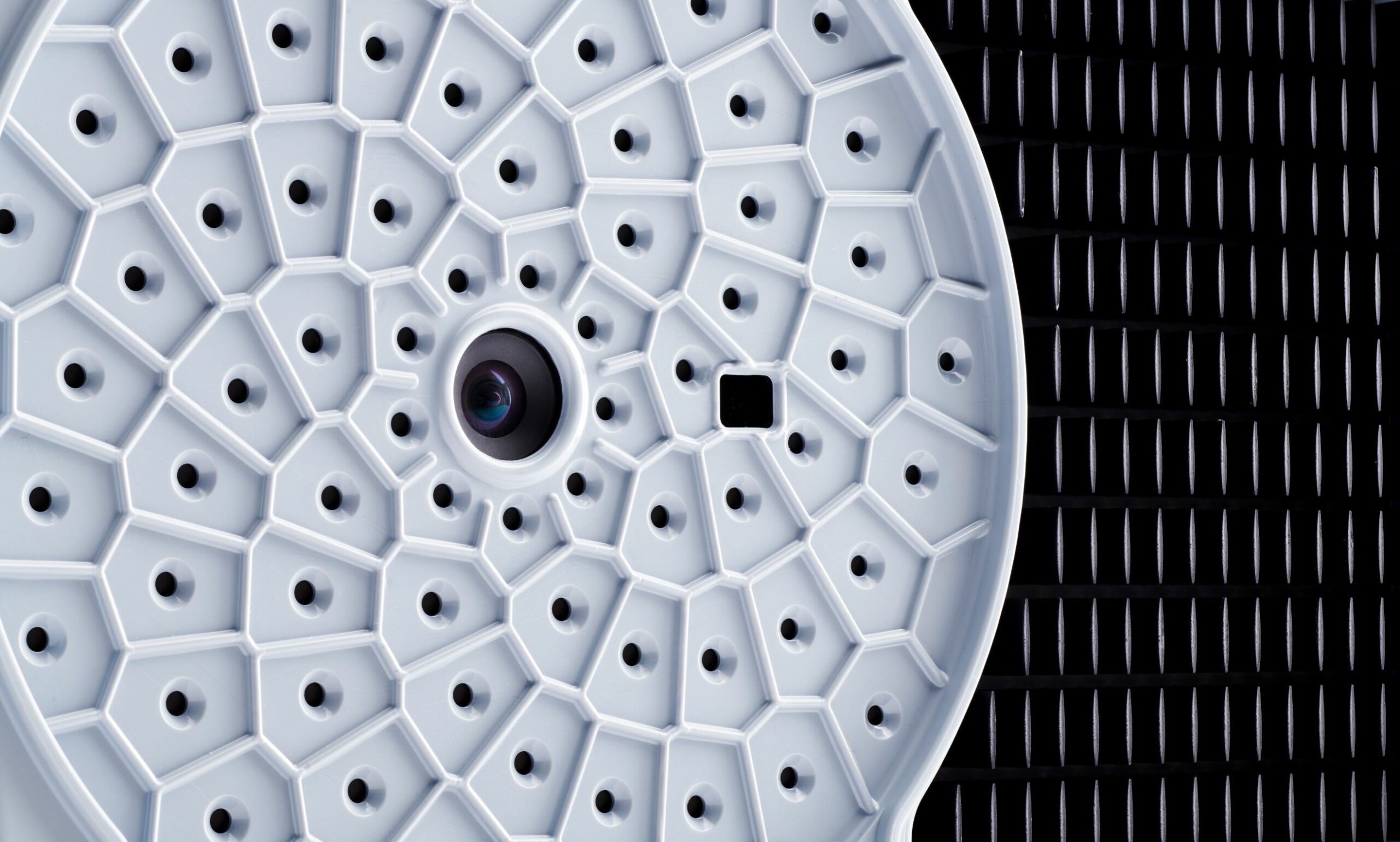

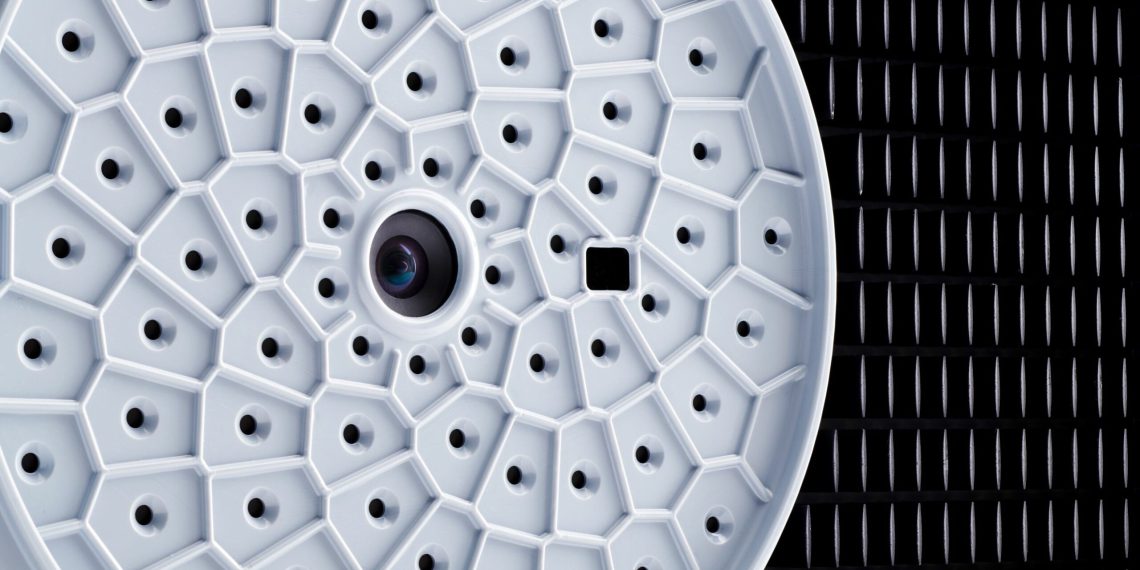

Dank der intuitiven Bedienung sowie voreingestellter Profile (z.B. für die Lecksuche) können auch unerfahrene Anwender Messergebnisse mit einem Blick sicher bewerten. Mit dem hochempfindlichen Array aus 72 Mikrofonen und der Schutzklasse IP54 ist es für den Einsatz in industriellen Bereichen bestens geeignet. Im Vergleich zu anderen Kamera-Designs erreicht das Spiral-Mikrophon-Array der Kamera einen hervorragenden akustischen Dynamikbereich.
Der weite Frequenzbereich von 1 Hz bis 100 kHz ermöglicht den Einsatz der Kamera für Anwendungen zur Detektion von Schallquellen im Hör- und Ultraschallbereich. Die akustischen Bilder werden auf dem hochauflösenden Display mit einer Bildrate von 100 fps in Echtzeit dargestellt. Zur Vermeidung von Rolling-Shutter-Effekten ist ein Global Shutter implementiert, der es dem Anwender ermöglicht, sich schnell bewegende Objekte ohne verzerrte Darstellung im Bild zu erfassen.
Der einstellbare Bandpassfilter ermöglicht es dem Benutzer, sich je nach Anwendung auf verschiedene Frequenzbereiche und Bandbreiten zu konzentrieren. Abhängig vom eingestellten Frequenzbereich können Schallquellen in einer Entfernung von bis zu 150 m detektiert werden. Darüber hinaus kann der Dynamikbereich der Kamera so eingestellt werden, dass Störquellen selbst in lauten Industrieumgebungen ausgeblendet werden. Das Gerät bietet zudem eine akustische Rückmeldung über Industriekopfhörer. So kann der Nutzer die Messungen zusätzlich zur visuellen Auswertung anhören.
PC-Software und Reporting
Aufgezeichnete Bilder und Videos werden direkt auf der Kamera gespeichert und können zur Berichterstellung auf einen PC/Laptop exportiert werden. Die Software stellt Parameter für die Weiterverarbeitung und Analyse der Messergebnisse zur Verfügung. Für Schulungszwecke, technischen Support oder die Auswertung von Aufzeichnungen über große Distanzen kann die SONASCREEN über eine PC Software via Ethernet betrieben werden.
Eine Kamera für mehrere Anwendungen
Leckagen in Druckluft- und Vakuumsystemen verursachen erhebliche Kosten. Eine schnelle Reparatur von Leckagen spart nicht nur Geld, sondern reduziert gleichzeitig den CO2-Ausstoß. Damit stellt SONOTEC seinen Kunden neben der Produktfamilie ein weiteres innovatives Prüfgerät zur Erreichung von Energieeffizienzzielen zur Verfügung. Mit Hilfe der akustischen Kamera können große Bereiche/Anlagen schnell auf Leckagen gescannt werden. Das spart Zeit und Geld.
Die Akustische Bildgebung war noch nie so einfach: Das voreingestellte Lecksuchprofil ermöglicht einen einfachen Einstieg in die Leckageortung. Mehrere Leckagen können problemlos gleichzeitig geortet und auf dem Live-Bild angezeigt werden. Die intuitive Berichterstellung wird durch ein Tool zur Abschätzung des Druckluftverlusts und den damit verbundenen Einsparpotentialen bei den Energiekosten ergänzt.
