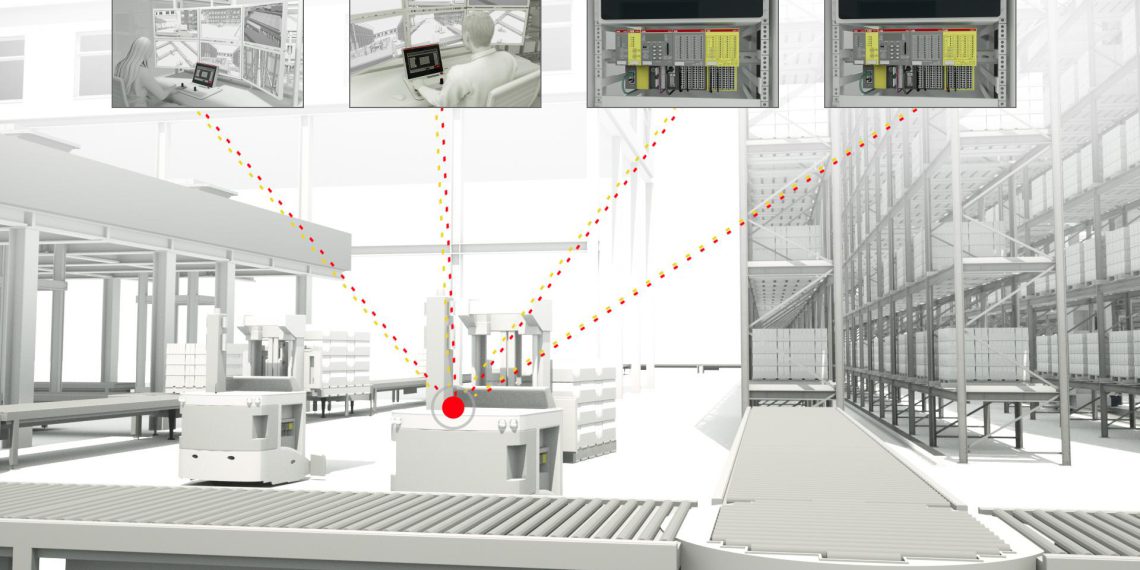

Echt­zeit-Aus­tausch von Pro­zess- und Sicherheitsdaten

ABB setzt statt einer zen­tra­len spei­cher­pro­gram­mier­ba­ren Steue­rung (SPS) meh­re­re Steue­run­gen ein, die in Echt­zeit mit vie­len Maschi­nen kom­mu­ni­zie­ren kön­nen. Jetzt kann jede Maschi­nen­steue­rung gro­ße Men­gen von Pro­zess- und Sicher­heits­da­ten mit meh­re­ren zen­tra­len Steue­rungs­sys­te­men gleich­zei­tig aus­tau­schen, und zwar realtime.
Das Unter­neh­men bringt neue Sicher­heits-CPU-Modu­le auf den Markt, die als Sicher­heits­steue­rung und auch als Sicher­heits­ge­rät fun­gie­ren kön­nen. In Ver­bin­dung mit der spei­cher­pro­gram­mier­ba­ren Steue­rung AC500/AC500‑S kön­nen die Modu­le Pro­zess- und Sicher­heits­da­ten nicht nur von einer Steue­rung zu meh­re­ren Gerä­ten über­tra­gen, son­dern auch von einem Gerät zu meh­re­ren Steue­run­gen. Hier­bei kommt die Pro­fi­ne­t/­Pro­fi­safe-Funk­tio­na­li­tät Shared Device zum Einsatz.

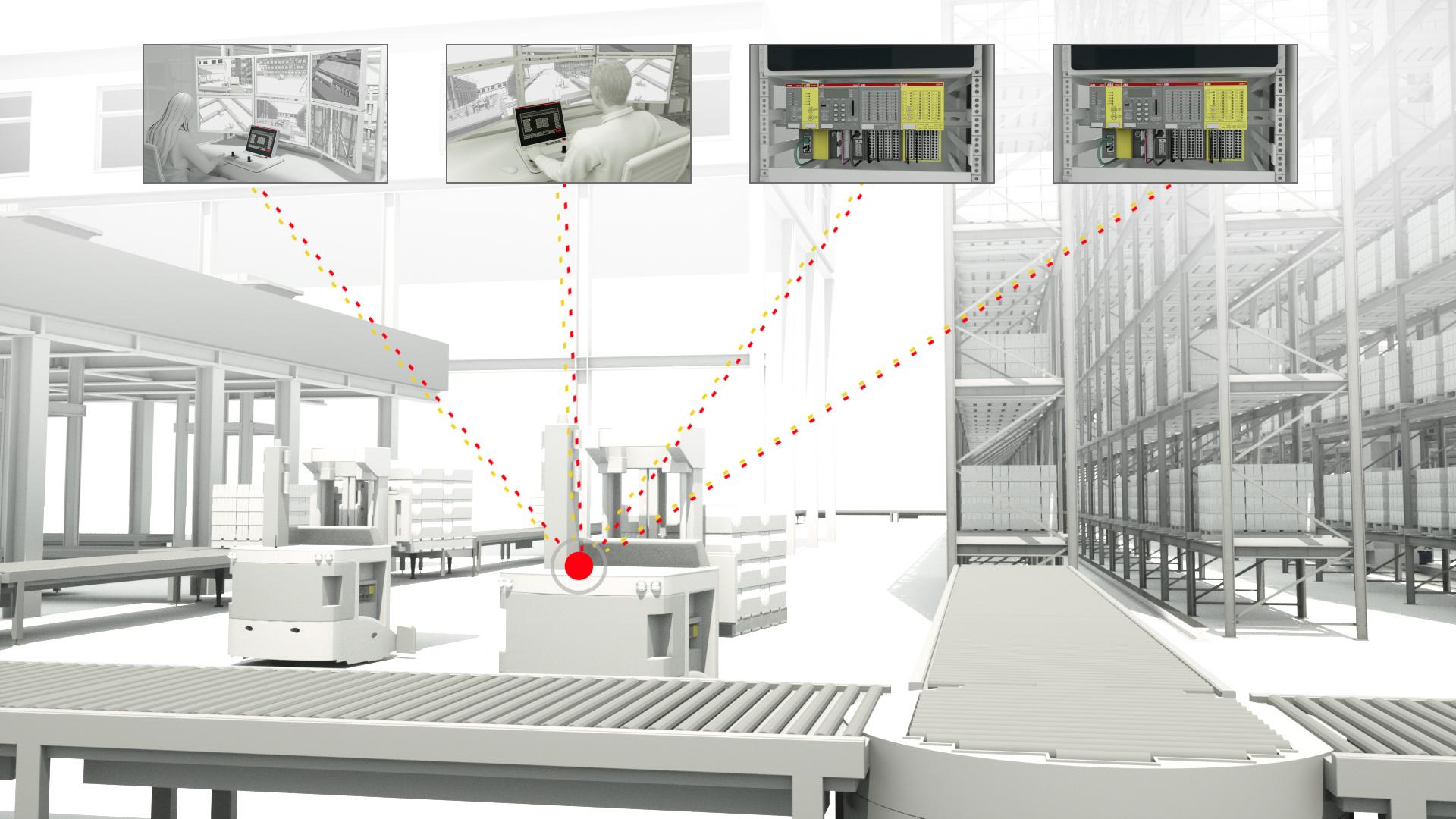

Hybri­de, mit­ein­an­der ver­netz­te SPS-Steue­rungs­sys­te­me kön­nen jetzt die tra­di­tio­nel­le zen­tra­le oder dezen­tra­le Steue­rung erwei­tern. So kann jede gere­gel­te Maschi­ne umfang­rei­che Pro­zess- und Sicher­heits­da­ten in Echt­zeit an meh­re­re zen­tra­le Steue­rungs­sys­te­me gleich­zei­tig übermitteln.
Die­se Lösung ersetzt Gate­ways, die teu­er sind, wert­vol­len Platz im Schalt­schrank bean­spru­chen und auf­grund der Beschrän­kung auf nur 12 Bytes von Sicher­heits­da­ten pro Gate­way kei­ne Real­time-Kom­mu­ni­ka­ti­on von umfang­rei­chen Sicher­heits­da­ten erlau­ben. Mit der neu­en Lösung kön­nen bis zu vier SPS-Con­trol­ler­sys­te­men maxi­mal 1440 Bytes von Pro­zess­da­ten zuge­ord­net wer­den, dar­un­ter höchs­tens 384 Bytes von Daten zur funk­tio­na­len Sicher­heit. Dies ermög­licht schnel­le­re Reak­tio­nen und opti­miert so die Pro­duk­ti­on und die vor­aus­schau­en­de War­tung, was wie­der­um die Still­stands­zei­ten reduziert.
Der fle­xi­ble und modu­la­re Ansatz von ABB erlaubt die Auf­tei­lung eines kom­ple­xen Sys­tems in ver­schie­de­ne Auf­ga­ben, bei­spiels­wei­se zen­tra­le Steue­run­gen für die Pro­duk­ti­on und die Lager­hal­tung oder auto­ma­ti­sche Steue­rung und manu­el­le Bedien­pul­te. Die Daten kön­nen in Echt­zeit von den Maschi­nen an ver­schie­de­ne zen­tra­le SPS-Steue­run­gen über­mit­telt werden.
