Aus­gleich von Tole­ran­zen beim Set­zen von Einpressmuttern

28. Februar 2022
in Aktuelles, Fokus
0 0

Die Pres­sen in Stanz- und Umform­werk­zeu­gen arbei­ten in der Regel weg­ge­steu­ert. Die Län­ge des Wegs im Ein­press­vor­gang ist hier fest defi­niert. Bestimm­te Ein­fluss­fak­to­ren im Sys­tem kön­nen auf­grund des fest­ge­leg­ten Wegs zu unter­schied­li­chen Ergeb­nis­sen im Ein­press­vor­gang füh­ren. Die­se Ein­fluss­fak­to­ren sind die Höhen­to­le­ran­zen der Ver­bin­dungs­ele­men­te, die Tole­ran­zen bei der Blech­di­cke sowie die Ein­stel­lung der Presse.
Auf­grund die­ser Ein­flüs­se ver­län­gert oder ver­kürzt sich der tat­säch­li­che Ein­press­weg. Ein weg­ge­steu­er­ter Setz­vor­gang ist nicht opti­mal, weil mit der Ver­län­ge­rung des Wegs eine Erhö­hung der Ein­press­kraft ein­her­geht, und umge­kehrt. Die Schwan­kun­gen der Ein­press­kraft füh­ren zu unter­schied­li­chen Ergeb­nis­sen: Die Ver­bin­dungs­ele­men­te wer­den ent­we­der nicht tief genug oder zu tief ein­ge­presst. Dar­aus resul­tiert eine Ver­schlech­te­rung der Qua­li­tät der ent­ste­hen­den Blechverbindung.
Sol­che Ein­fluss­fak­to­ren kön­nen im Rah­men eines kraft­ge­steu­er­ten Setz­vor­gangs kom­pen­siert wer­den. Der Ein­satz einer Gas­druck­fe­der ermög­licht hier ein kon­stan­tes Ein­pres­s­ergeb­nis, da der Ein­press­weg varia­bel gestal­tet, sprich ver­kürzt oder ver­län­gert wer­den kann. Jedes Ver­bin­dungs­ele­ment wird mit der opti­ma­len Ein­press­kraft beauf­schlagt und opti­mal verpresst.

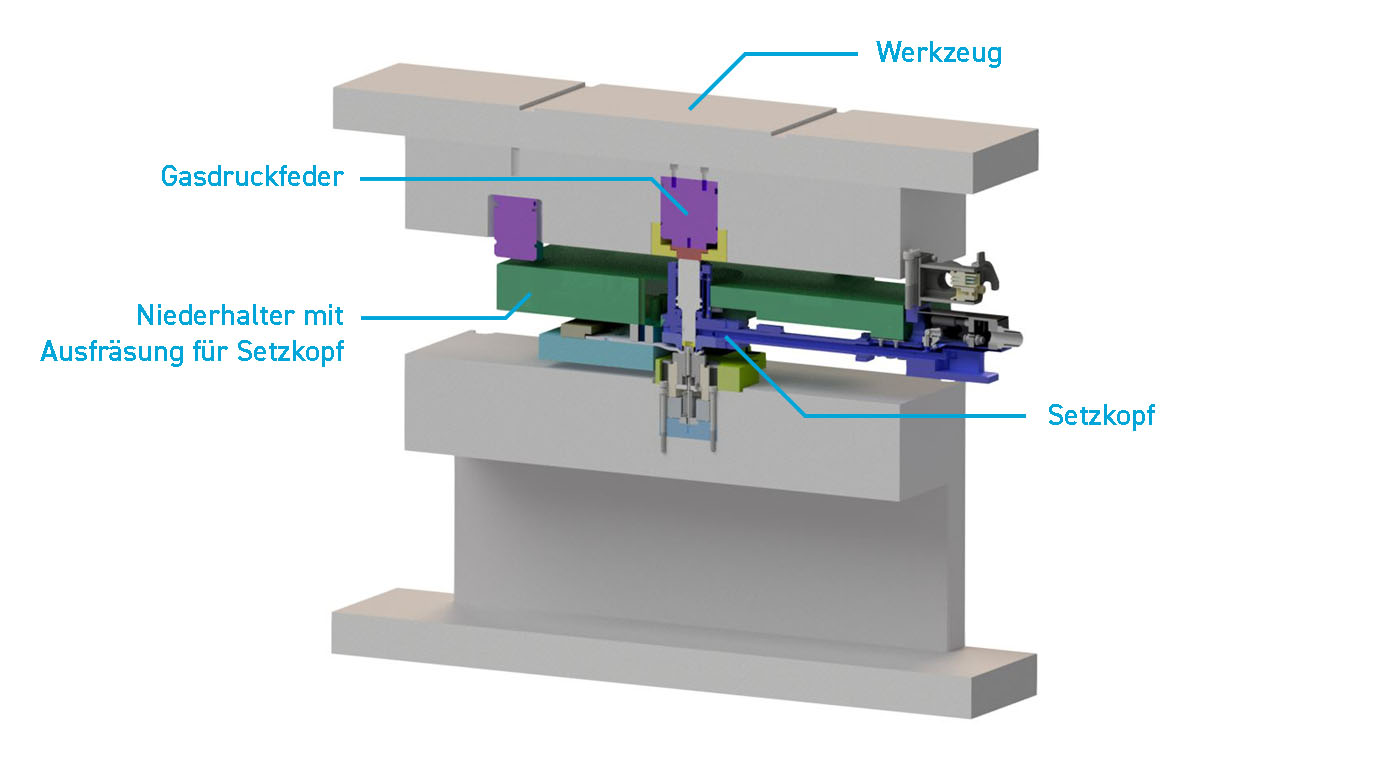

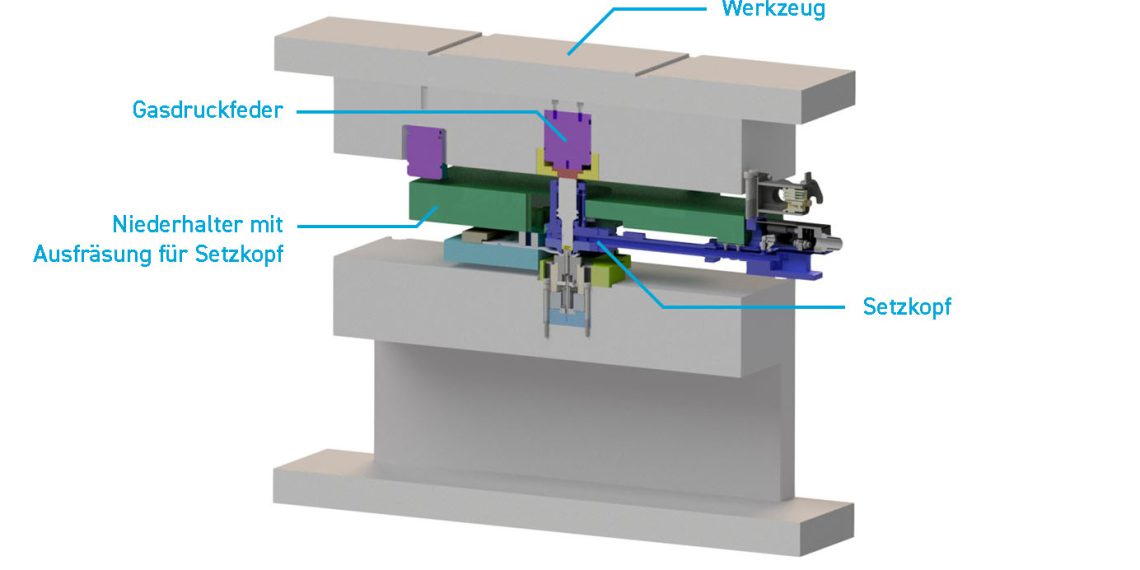

Für idea­le Ergeb­nis­se soll­te beim Ein­satz einer Gas­druck­fe­der auf die kor­rek­te Ein­stel­lung und Über­wa­chung der Ein­press­kraft geach­tet wer­den. Der kraft­ge­steu­er­te Setz­vor­gang ist ins­be­son­de­re bei Ver­bin­dungs­ele­men­ten mit Innen­ge­win­de (Ein­press­muttern) sehr emp­feh­lens­wert. Vor­aus­ge­setzt, die räum­li­chen Ver­hält­nis­se im Werk­zeug ermög­li­chen den Ein­bau einer Gasdruckfeder.
Auch die Arbeit des Pres­sen­be­die­ners kann mit­hil­fe einer Kraft­steue­rung deut­lich erleich­tert und beschleu­nigt wer­den. Bei der Pres­sen­ein­stel­lung muss sich der Werker nur noch auf das Blech kon­zen­trie­ren. Nach­träg­li­che Fein­ein­stel­lun­gen im Hin­blick auf die pro­du­zier­ten Blech­ver­bin­dun­gen­ent­fal­len. Hier­aus resul­tie­ren gerin­ge­re Steh­zei­ten der Pres­se und eine wesent­lich schnel­le­re Inbetriebnahme.
Ein kraft­ge­steu­er­tes Sys­tem sorgt für kon­stan­te Ein­pres­s­ergeb­nis­se und eine gleich­blei­ben­de Qua­li­tät der Blech­ver­bin­dung. Auch die ein­heit­li­che Per­for­mance der Ver­bin­dungs­ele­men­te wird hier­mit sicher­ge­stellt. Die Geschwin­dig­keit beim Ein­fah­ren eines Werk­zeugs erhöht sich und ein höhe­rer Out­put, mit höhe­rer Qua­li­tät und gerin­ge­ren Stück­kos­ten kann erzielt werden.

PDF-Download
Tags: EinpressmutternMeldungenPressenTop-Thema FokusUmformwerkzeugen
Bedienung: Wischen oder Klick auf Pfeile

    Haben Sie Interesse an dem Produkt oder der Dienstleistung?

    Gerne helfen wir Ihnen mit dem Anbieter in Kontakt zu treten.

    TeilenTeilenTweetSendenSenden
    Nächster Beitrag

    Voll­au­to­ma­ti­sches Labor im Bereich Batterieforschung

    Vorheriger Beitrag

    Aus­ge­zeich­ne­te Innovationsarbeit

    Nächster Beitrag

    Ausgezeichnete Innovationsarbeit

    Bedie­nung: Wischen oder Klick auf Pfeile

    News­let­ter Anmeldung



      Diese/n News­let­ter abonnieren

      PROZESSTECHNIK — NewsPHARMATECHNIK — NewsWASSER & ABWASSER — News

      Social Media





      Wei­te­re Medien

      Über PROZESSTECHNIK

      Die Medienmarke PROZESSTECHNIK ist die unverzichtbare Informationsquelle für Experten und Entscheider in der chemischen, pharmazeutischen und lebensmitteltechnischen Industrie. Wir setzen Zeichen, auch in Sachen digitaler Transformation.

      • Daten­schutz
      • Impres­sum

      © 2022 Fachwelt Verlag

      No Result
      View All Result
      • Home
      • Media
      • Media­da­ten
        • Media­da­ten 2025
        • Media­kit 2025
        • Food­Tec Media­da­ten 2025
        • Food­Tec Media­kit 2025
      • Fokus
        • Anla­gen & Komponenten
        • Antriebs­tech­nik & Mechanik
        • Arma­tu­ren & Leitungen
        • Ener­gie­ef­fi­zi­enz & Nachhaltigkeit
        • Ex-Schutz & Anlagensicherheit
        • Mess­tech­nik & Analytik
        • Pro­zess­au­to­ma­ti­sie­rung & Digitalisierung
        • Pum­pen & Kompressoren
        • Ver­pa­cken & Kennzeichnen
      • High­lights
        • Aer­zen
        • B&R
        • Bar Val­pes
        • Busch
        • Domi­no
        • Emer­son
        • Goe­t­ze
        • Mett­ler Toledo
        • Mul­ti­vac
        • Par­sum
        • Schnei­der Electric
      • Mes­sen
        • Ache­ma
        • Ana­ly­ti­ca
        • Anu­ga FoodTec
        • Auto­ma­ti­ca
        • Brau Bevia­le
        • Drink­tec
        • Fach­pack
        • Fil­tech
        • Han­no­ver Messe
        • IFAT
        • IFFA
        • Inter­pack
        • K Mes­se
        • Lab­vo­lu­ti­on
        • Pow­tech
        • Sen­sor Test
        • SPS
        • Val­ve World Expo
      • Fir­men
        • Fir­men­por­traits
        • Bran­chen­spie­gel
      • E‑Mag
      • Aktu­el­les
      • Events
      • Che­mie
      • Phar­ma
      • Food
      • Labor
      • Lexi­kon

      © 2022 Fachwelt Verlag

      Welcome Back!

      Login to your account below

      Forgotten Password?

      Retrieve your password

      Please enter your username or email address to reset your password.

      Log In
      No Result
      View All Result
      • Home
      • Media
      • Media­da­ten
        • Media­da­ten 2025
        • Media­kit 2025
        • Food­Tec Media­da­ten 2025
        • Food­Tec Media­kit 2025
      • Fokus
        • Anla­gen & Komponenten
        • Antriebs­tech­nik & Mechanik
        • Arma­tu­ren & Leitungen
        • Ener­gie­ef­fi­zi­enz & Nachhaltigkeit
        • Ex-Schutz & Anlagensicherheit
        • Mess­tech­nik & Analytik
        • Pro­zess­au­to­ma­ti­sie­rung & Digitalisierung
        • Pum­pen & Kompressoren
        • Ver­pa­cken & Kennzeichnen
      • High­lights
        • Aer­zen
        • B&R
        • Bar Val­pes
        • Busch
        • Domi­no
        • Emer­son
        • Goe­t­ze
        • Mett­ler Toledo
        • Mul­ti­vac
        • Par­sum
        • Schnei­der Electric
      • Mes­sen
        • Ache­ma
        • Ana­ly­ti­ca
        • Anu­ga FoodTec
        • Auto­ma­ti­ca
        • Brau Bevia­le
        • Drink­tec
        • Fach­pack
        • Fil­tech
        • Han­no­ver Messe
        • IFAT
        • IFFA
        • Inter­pack
        • K Mes­se
        • Lab­vo­lu­ti­on
        • Pow­tech
        • Sen­sor Test
        • SPS
        • Val­ve World Expo
      • Fir­men
        • Fir­men­por­traits
        • Bran­chen­spie­gel
      • E‑Mag
      • Aktu­el­les
      • Events
      • Che­mie
      • Phar­ma
      • Food
      • Labor
      • Lexi­kon

      © 2022 Fachwelt Verlag
