Akti­ves Dicht­sys­tem für GFK-Rohrleitungen

Das neue Dicht­sys­tem nova­li­ne 910 von Frenz­elit zeich­net sich im Ver­gleich zu her­kömm­li­chen Dich­tun­gen durch ein akti­ves Aus­gleichs­ver­mö­gen der für GFK-Flan­sche unver­meid­li­chen Setz- bzw. Kriech­we­ge aus. Häu­fi­ges und regel­mä­ßi­ges Nach­zie­hen der Flan­sche ent­fällt, gleich­zei­tig wer­den die Dich­tig­keit und somit die Anla­gen­si­cher­heit auf ein signi­fi­kant höhe­res Niveau gehoben.
Ins­be­son­de­re für aggres­si­ve Medi­en sind Rohr­lei­tungs­sys­te­me aus z. B.glasfaserverstärkten Kunst­stof­fen (GFK) ein wich­ti­ger Bestand­teil in der heu­ti­gen Pro­zess­tech­nik. Sie zeich­nen sich nicht nur durch die erfor­der­li­che che­mi­sche Bestän­dig­keit gegen­über den zu för­dern­den Medi­en, son­dern auch durch eine kon­kur­renz­lo­se Leicht­bau­wei­se und fle­xi­ble Lei­tungs­füh­rung aus. Der Betrieb von Anla­gen im übli­chen Tem­pe­ra­tur­be­reich zwi­schen RT und ca. 80 °C gilt all­ge­mein als erprobt und bewährt. Wo Licht ist, gibt es bekannt­lich auch Schat­ten. In die­sem Fall bezieht sich die­se Aus­sa­ge auf die Lang­zeit­sta­bi­li­tät der Dicht­ver­bin­dung. Vor allem bei Tem­pe­ra­tu­ren ab ca. 50 °C zei­gen GFK-Flan­sche nen­nens­wer­tes Krie­chen und Set­zen, wobei es sich um eine sys­te­ma­ti­sche Schwä­che han­delt. Die Fol­ge: Schrau­ben­vor­spann­kräf­te und somit die Flä­chen­pres­sung auf der Dich­tung fal­len unzu­läs­sig weit ab. Das Dicht­sys­tem wird undicht – selbst bei flüs­si­gen Medi­en – und es kommt zu Pro­duk­ti­ons­aus­fäl­len. Die Anla­gen­si­cher­heit kann nicht mehr gewähr­leis­tet werden.

Neu­es Dicht­sys­tem aus drei Komponenten

Das neue Dicht­sys­tem besteht aus drei unter­schied­li­chen Kom­po­nen­ten, die unter­schied­li­che Auf­ga­ben wahrnehmen.

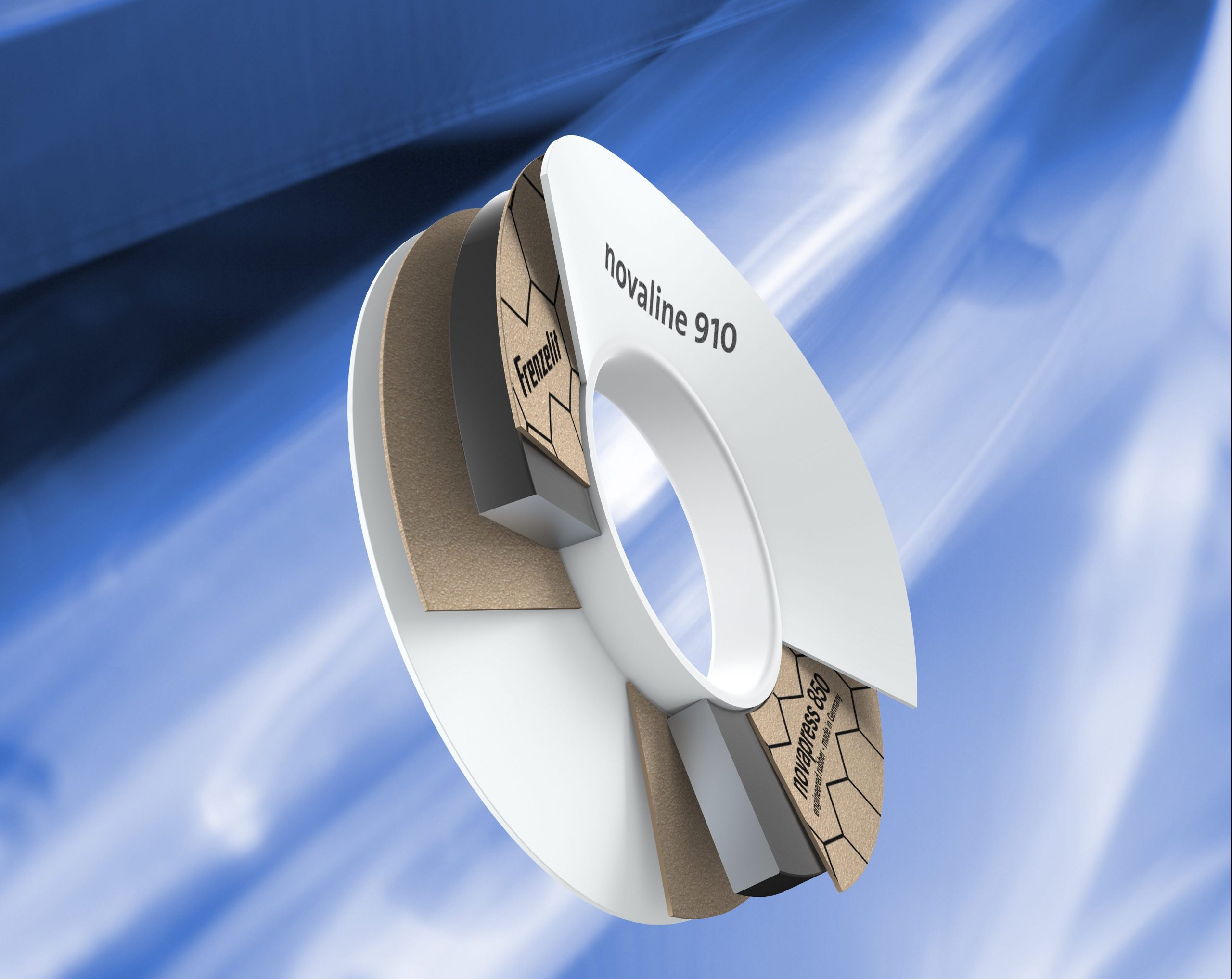

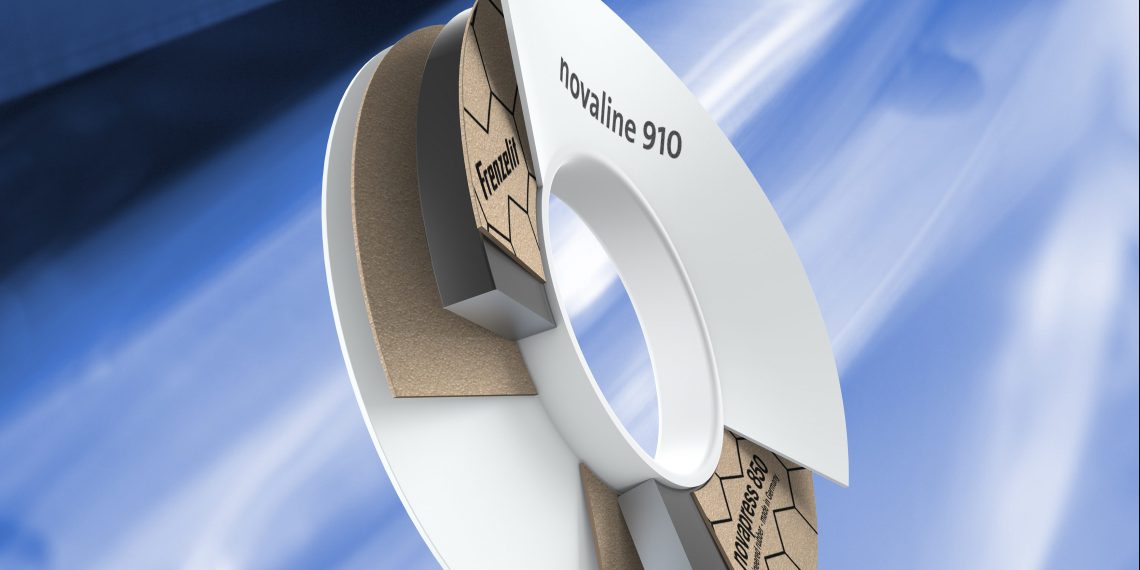

Die außen lie­gen­de PTFE-Hül­le samt Dif­fu­si­ons­sper­ren sorgt sowohl für die che­mi­sche Bestän­dig­keit als auch für eine hohe Dich­tig­keit der Dich­tung. Die dar­un­ter lie­gen­de Poly­mer­fe­der aus nova­press 850 ermög­licht eine hohe Anpas­sungs­fä­hig­keit an die Flan­schober­flä­che. Die innen lie­gen­de Tel­ler­fe­der sorgt für eine nen­nens­wer­te Rück­fe­de­rung des Gesamt­sys­tems, um auch ein hohes Set­zen der Flan­sche aus­glei­chen zu kön­nen. Die Feder­kraft der Tel­ler­fe­der ist spe­zi­ell auf die jewei­li­ge Nenn­wei­te des GFK-Flan­sches abgestimmt.
Im Ergeb­nis kann nova­li­ne 910 – je nach Nenn­wei­te – bis zu einen Mil­li­me­ter Setz- bzw. Kriech­weg kom­pen­sie­ren und hält dabei kon­kur­renz­los nied­ri­ge Lecka­ge­wer­te von ca. 10–4 mg/s/m ein (gemes­sen mit 16 bar Innen­druck). Das regel­mä­ßi­ge Über­prü­fen und Nach­zie­hen der Flan­sche ent­fällt und War­tungs­in­ter­val­le wer­den deut­lich ver­län­gert. Gleich­zei­tig erhöht sich die Betriebs­si­cher­heit der Anla­ge signifikant.
